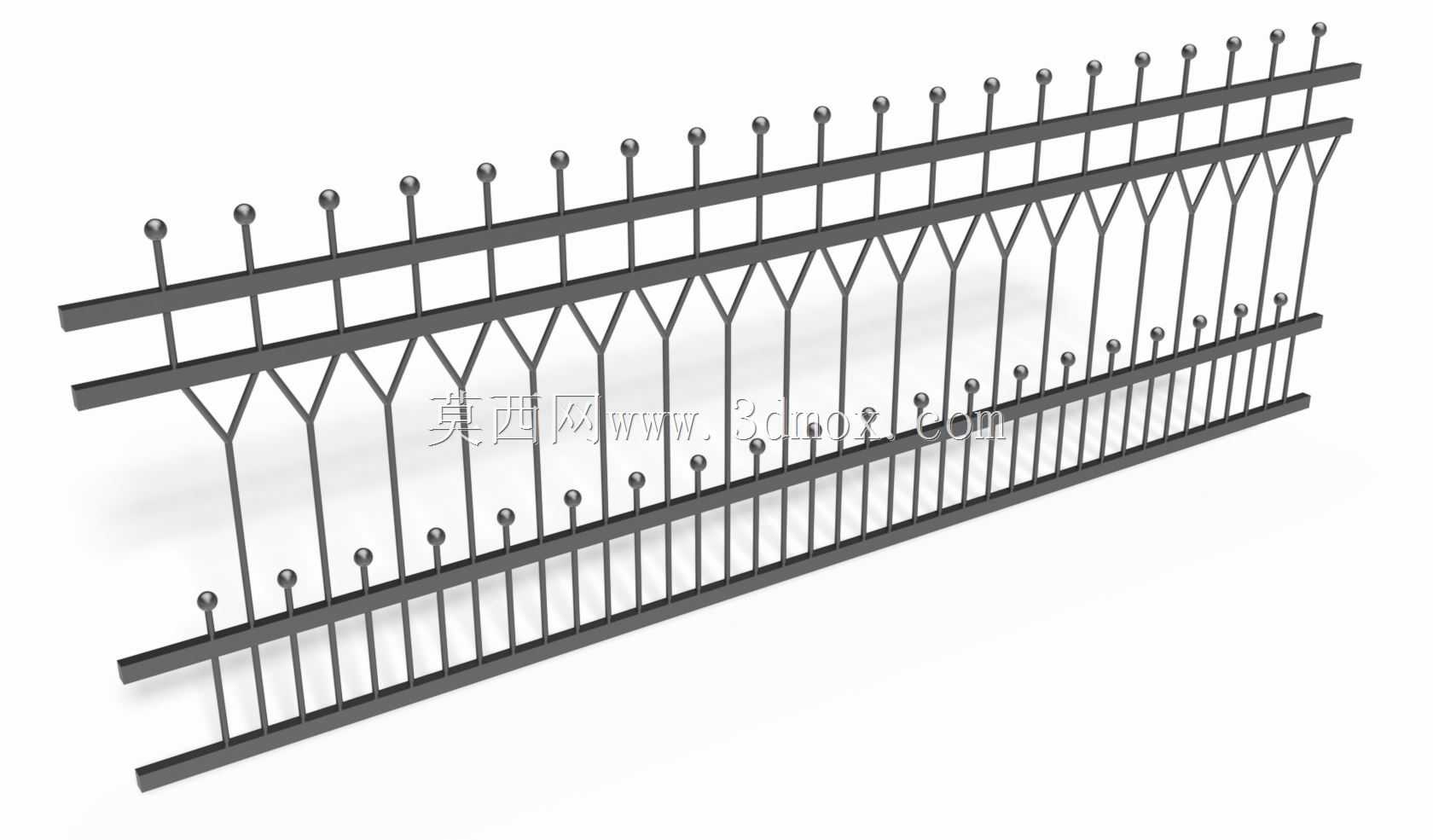

庭院锻铁尖顶防护栅栏三维结构

　　做户外围护结构设计快十年，这类锻铁尖顶栅栏是民用庭院、厂区周界、公共绿地隔离场景里用得极多的构件，很多刚入行的建模师容易把它做成纯装饰摆件，忽略实际安装和使用里的工程细节。先从实际用途说，这类栅栏核心作用是物理隔离与被动防攀爬，区别于普通通透式围栏，顶部的球形端头加尖刺结构不是为了好看，是当人员试图翻越时，尖刺会形成着力点障碍，球形端头又能避免尖锐端直接造成穿刺伤害，兼顾防护性与公共场景的安全合规要求。

　　设计思路上首先要考虑受力逻辑，整个栅栏是模块化拼接单元，单段长度常规控制在1.8米到2.2米之间，这个尺寸是结合运输便利性、安装时立柱的跨距承重来定的——跨距太小会增加立柱耗材成本，跨距太大的话，上下两根横向主横杆会在自重加外力冲击下产生绕度变形，时间长了竖杆会出现歪斜。横向主横杆采用矩形空心型钢截面，不是实心棒料，实心料自重太大，安装时人工搬运难度高，长期使用也会给底部固定的膨胀螺栓带来额外静载荷，空心截面在垂直于冲击方向的抗弯模量足够应对日常的倚靠、轻度撞击，壁厚常规选1.5mm到2mm，户外使用的话要预留热浸镀锌的层厚余量，建模时不能把壁厚做死，要考虑表面处理后的装配公差。

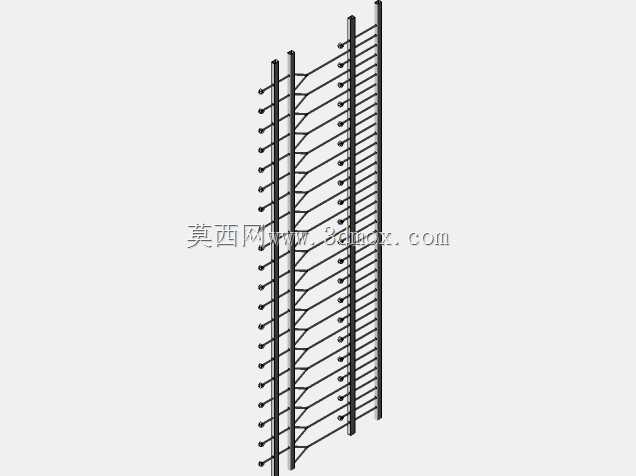

　　中间的Y型分叉竖杆是整个结构的受力传力核心，下端固定在底部横杆上，上端分叉分别承接顶部的两道横杆，把顶部受到的外力均匀分散到上下两个横撑上，避免应力集中在单根横杆的连接点。很多新手建模时会把Y型分叉和竖杆做成直角拼接，实际生产里这个位置是一体弯折成型的，弯折处要留R3到R5的圆角，一是避免弯折处应力集中导致锻打时开裂，二是减少户外使用时的积水积灰，降低锈蚀概率。竖杆的间距严格控制在110mm以内，这个尺寸是防儿童头部穿过的安全强制要求，做围护结构设计这个数值是硬指标，不能为了省料随意放大间距。

　　顶部的球形端头是冷镦成型后焊接在竖杆顶端的，建模时要注意焊接位置的贴合面，不能出现虚接的缝隙，实际生产里这个位置焊完要打磨光滑，做喷塑或者刷漆处理，避免毛刺划伤人。底部的安装边界要提前预留，单段栅栏的两端要留出和立柱连接的耳板位置，耳板上开长圆孔，方便安装时调整水平和垂直误差，毕竟现场安装时地面不可能完全平整，长圆孔可以提供上下左右各10mm左右的调节余量，不用现场重新打孔。

　　从安装场景来说，这类栅栏如果是用在庭院里，底部横杆距离完成地面的高度控制在50mm到80mm，太低的话地面找坡或者后期铺地砖会顶住横杆，太高的话会留下空隙让小型宠物钻过；如果是用在厂区周界，底部可以直接落在混凝土基础上，用膨胀螺栓穿过底部横杆的预留孔固定，顶部尖刺的高度要控制在1.8米以上，符合周界防护的高度要求。另外建模时要注意所有杆件的中心线对齐，Y型分叉的角度统一在30度左右，角度太小防攀爬效果差，角度太大会增加整体宽度，运输时容易剐蹭变形。还有一个容易忽略的细节，所有竖杆和横杆的连接位置，实际生产是采用二氧化碳气体保护焊，焊痕高度不超过1mm，后期打磨平整后做表面处理，建模时不要把焊痕做的太夸张，也不能完全忽略连接位置的结构，要体现出杆件之间的连接关系，而不是简单的几何体堆砌。

　　做这类构件的三维模型，不能只追求外观好看，要把实际生产、运输、安装全流程的工程约束都考虑进去，比如单段栅栏的总重量控制在25kg以内，方便两个工人现场抬运安装，不用动用吊装设备；所有外露的金属边缘都要做倒钝处理，没有尖锐的飞边；表面处理的厚度要在建模时预留，避免装配时出现尺寸干涉。很多时候设计师在图纸上画的尺寸没问题，到现场装不上，就是因为没考虑表面处理层的厚度、安装时的调节余量、地面施工的误差这些实际问题，好的三维模型是能直接指导生产和安装的，而不是只能做渲染效果图的摆件。
