灯丝卷悬挂用锥形螺旋弹性构件

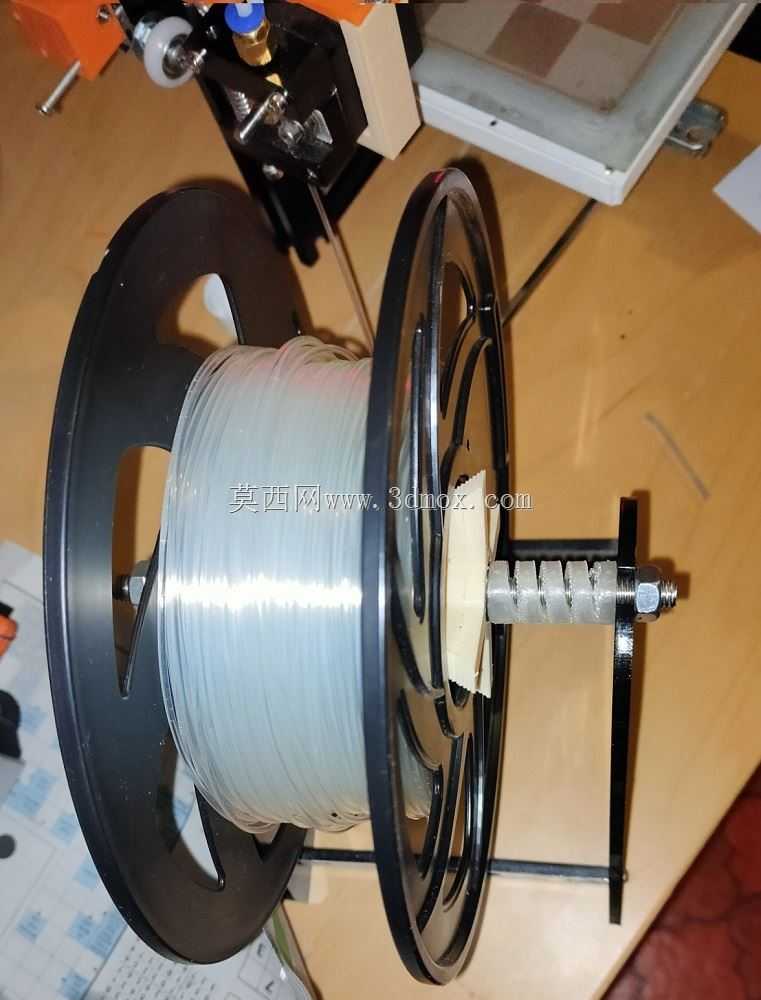

　　在灯丝加工及相关卷料输送工位中，这类锥形螺旋弹性件主要承担灯丝卷锥体的悬挂承载功能，是卷料快换机构里的核心弹性配套件。日常产线换卷作业中，操作人员无需额外工具即可完成灯丝卷的拆装，大幅缩短单工位换料停机时长，适配小批量多批次的灯丝生产流转节奏。从结构功能来看，该构件采用变径锥形螺旋构型，区别于常规等径圆柱弹簧，大端与小端的直径差能够更好贴合灯丝卷端部锥体的锥面轮廓，避免悬挂状态下卷料出现径向窜动，保证灯丝送进过程中的张力稳定性。设计阶段针对适配的安装螺杆做了匹配校核，内圈通径适配直径8mm的螺纹杆件，安装时可直接穿套在螺杆上，依靠自身螺旋圈的预紧弹力实现轴向定位，无需额外配置锁紧螺母或挡圈，简化了安装位的零件数量。

　　考虑到该构件常采用熔融沉积成型工艺制作，设计时特意控制了螺旋圈的升角与圈间间隙，垂直打印作业时无需添加大量支撑结构，圈间预留的间隙能够保证打印过程中无粘黏缺陷，成型后仅需简单去除底部支撑即可投入使用，若需适配其他直径的安装杆或不同载荷的悬挂场景，可直接通过切片软件对模型进行等比例缩放，无需重新绘制螺旋线重构模型，大幅提升了不同工况下的适配效率。从安装边界来看，构件的轴向压缩行程需匹配灯丝卷锥体的轴向定位行程，预紧状态下的圈间间隙需保留0.2mm以上的余量，避免灯丝卷转动过程中出现圈间摩擦卡滞；锥形结构的大端端面做了微小的平面倒角处理，安装后与安装座端面贴合时不会出现应力集中点，长期受载也不会出现端面崩裂的问题。在实际使用场景中，

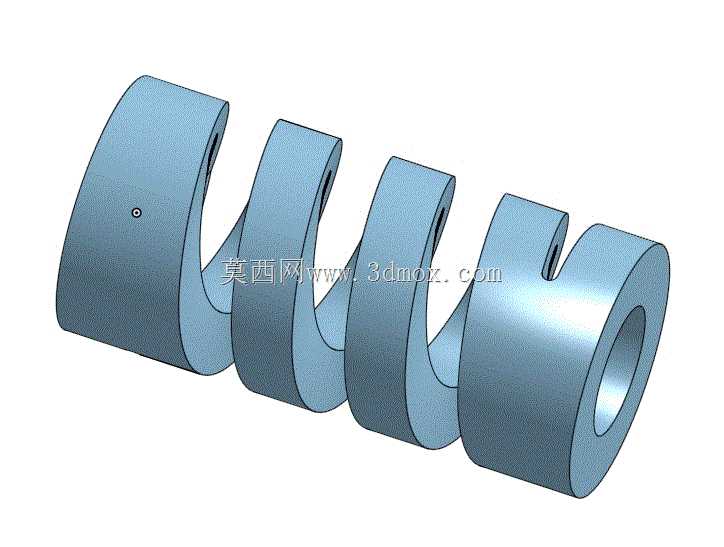

　　这类弹性件除了灯丝卷悬挂工位，也可适配其他小载荷锥形件的快换悬挂场景，比如小型线材卷、标签带卷的端部定位，依靠自身弹力抱紧安装杆的同时，对端部卷料提供轴向的预紧力，防止卷料在送料过程中出现轴向窜动导致的送料偏移。设计过程中特意控制了螺旋圈的壁厚，在保证足够悬挂承载力的前提下，尽可能降低构件自身重量，减少安装杆的径向载荷，避免长期使用后螺杆出现弯曲变形；螺旋圈的截面采用矩形截面构型，相比圆形截面弹簧，相同压缩量下能够提供更平缓的弹力曲线，换卷时操作人员只需施加较小的轴向力即可压缩弹簧完成卷料拆装，操作力度适配一线操作人员的手动作业强度，不会出现弹力过大导致的拆装费力问题。针对垂直打印的工艺特性，模型的螺旋升角设置在42度，

　　无需支撑即可实现自支撑打印，成型后的构件表面粗糙度能够满足使用要求，无需额外的后处理打磨工序；若采用注塑工艺批量生产，该结构的脱模斜度也能满足模具脱模要求，小端与大端的锥度差预留了足够的脱模余量，不会出现脱模卡滞的问题。在设备适配性上，该弹性件可直接替换原有同规格的圆柱弹簧，安装尺寸完全兼容原有安装位，更换后能够解决原有圆柱弹簧与锥形卷料端面贴合不良导致的卷料晃动问题，提升灯丝送进的位置精度，减少因卷料窜动导致的灯丝折断、送料偏移等生产不良问题。
