带智能LCD集成接口的双排针连接器结构

　　在工业控制终端、小型嵌入式检测设备的板级互联场景里，这类集成了智能LCD对接位的连接器，主要解决显示模块与主控板之间的快速装配、稳定连接需求，避免散线焊接带来的接触不良、装配效率低的问题。很多便携检测仪器、桌面式传感采集终端的结构设计里，显示模块往往不是直接焊在主控PCB上，而是需要通过接插件实现可拆式连接，方便后期维护更换屏幕，也能在整机装配时调整屏幕与外壳面板的贴合公差，抵消结构件累积的装配误差。

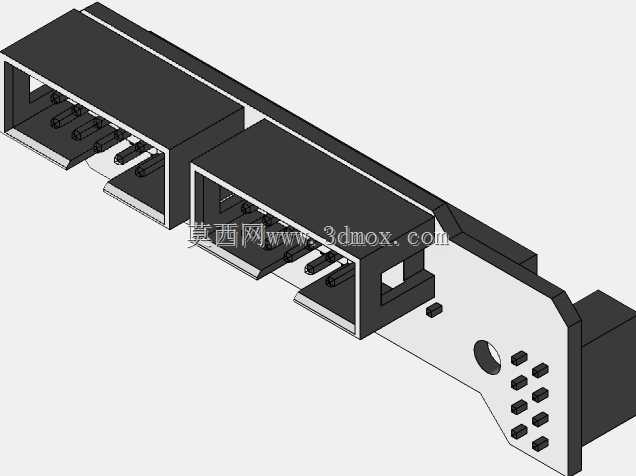

　　从实际功能特性来看，这款连接器采用双排接触针设计，每排针脚对应LCD屏的供电、信号传输引脚，接触端采用弹性接触结构，插接时能保证针脚与LCD端接口的可靠接触，抗日常使用中的轻微振动，不会因为设备挪动、现场操作的小幅冲击出现信号闪断的情况。连接器本体设置了两个独立的插接腔，分别对应不同的引脚分组，腔体内的导向槽能在装配时自动引导LCD接口对位，避免插歪导致的针脚弯折、接触错位问题，哪怕是产线工人手工装配，也能快速完成插接，不需要额外的对位治具辅助。

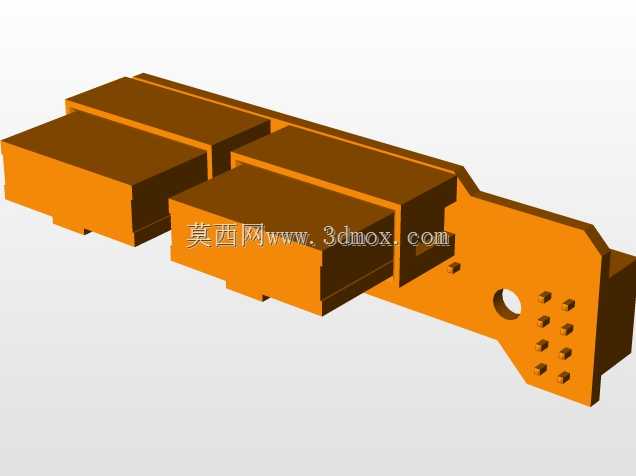

　　设计思路上，这款连接器没有采用常见的一体式单腔结构，而是将连接位拆分，同时在本体一侧延伸出带安装孔的固定翼，固定翼上预留的圆孔可以直接通过螺丝锁在设备内部的安装凸台上，不需要额外设计固定压块来压紧连接器，减少整机的零件数量。固定翼上还排布了多组小型定位凸点，装配时可以先卡在PCB对应的定位孔里做预固定，过波峰焊时不会因为锡炉的热风冲击出现偏移，保证焊接位置的精度。连接器的塑胶本体采用耐高温的工程塑料材质，能承受波峰焊的高温工况，不会出现壳体变形、针脚松脱的问题，接触针采用铜合金镀锡工艺，兼顾导电性能与抗氧化能力，在常规工业环境下长期使用也不会出现接触电阻过大的问题。

　　从安装边界来看，这款连接器的整体高度较低，不会占用过多的板内垂直空间，适合内部空间紧凑的小型手持设备、薄型面板终端使用，两个插接腔的间距经过匹配设计，刚好对应常用中小尺寸智能LCD模块的接口排针间距，不需要额外做转接板。连接器底部的针脚长度适配常规1.6mm厚度的PCB，焊接后针脚露出PCB背面的长度控制在安全范围内，不会和背面的贴片元件发生干涉，固定翼的安装孔位与PCB上的螺丝孔同轴度公差控制在0.1mm以内，锁螺丝时不会对塑胶本体产生额外的内应力，避免长期使用后壳体出现开裂的情况。

　　在实际选型应用中，这类连接器可以直接替代同针数的普通双排排针，不需要修改PCB的布线，只需要在PCB对应位置预留固定翼的让位空间即可，对于需要将LCD做成可拆部件的设备来说，能大幅简化结构设计流程，不用再单独设计屏幕的连接固定结构。连接器的插接寿命满足常规设备的维护需求，多次插拔后接触性能依然稳定，适合需要经常拆卸屏幕进行校准、维护的检测类设备使用，在传感采集终端、小型工业显示面板、便携测试仪器这类产品的结构设计中，这类集成式连接器能有效压缩整机装配工时，提升连接可靠性，减少后期售后的接触类故障。
