双轴光伏太阳能追踪支撑结构设计

　　这套双轴光伏追踪结构的设计初衷，是面向小型分布式离网光伏场景的应用需求，解决固定倾角光伏板在日间受光角度偏移导致的发电效率折损问题，尤其适配户外小型监测站点、庭院离网供电、教学实验演示这类对安装空间要求紧凑、装机容量偏小的使用场景。整套结构拆分出6个可直接通过熔融沉积成型工艺制作的打印部件，所有打印件的壁厚均设置为2.5mm，安装孔位预留0.2mm的装配公差，无需二次攻丝或扩孔即可完成标准件的装配，大幅降低非机加工场景下的制作门槛。

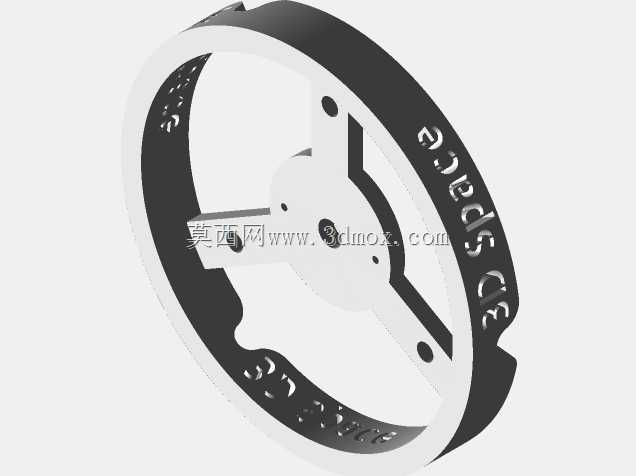

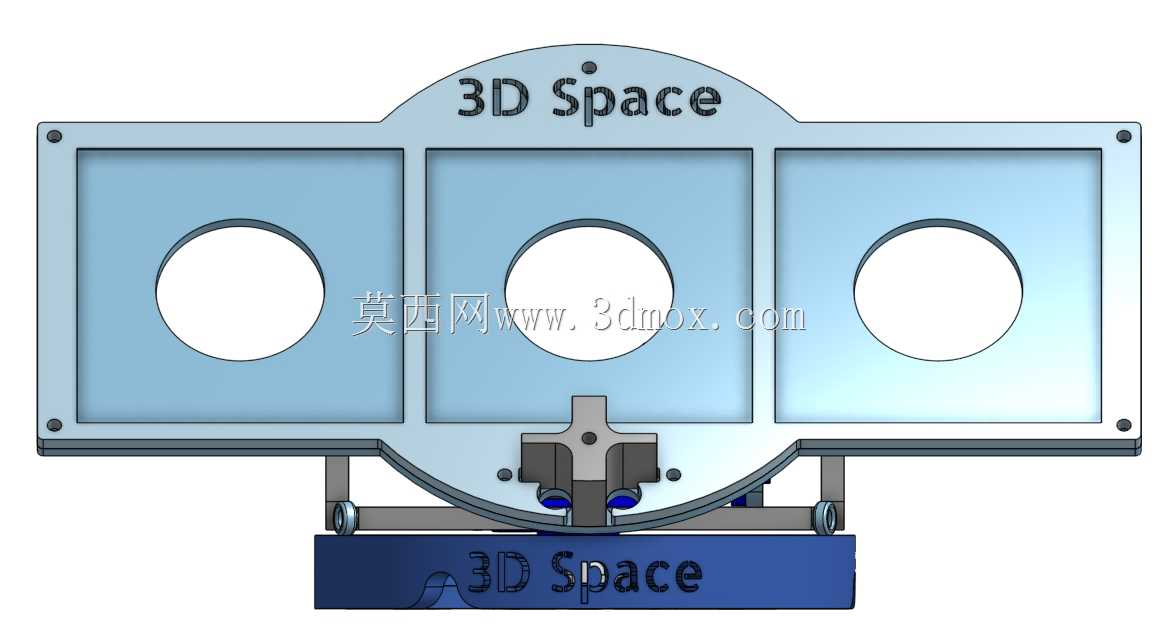

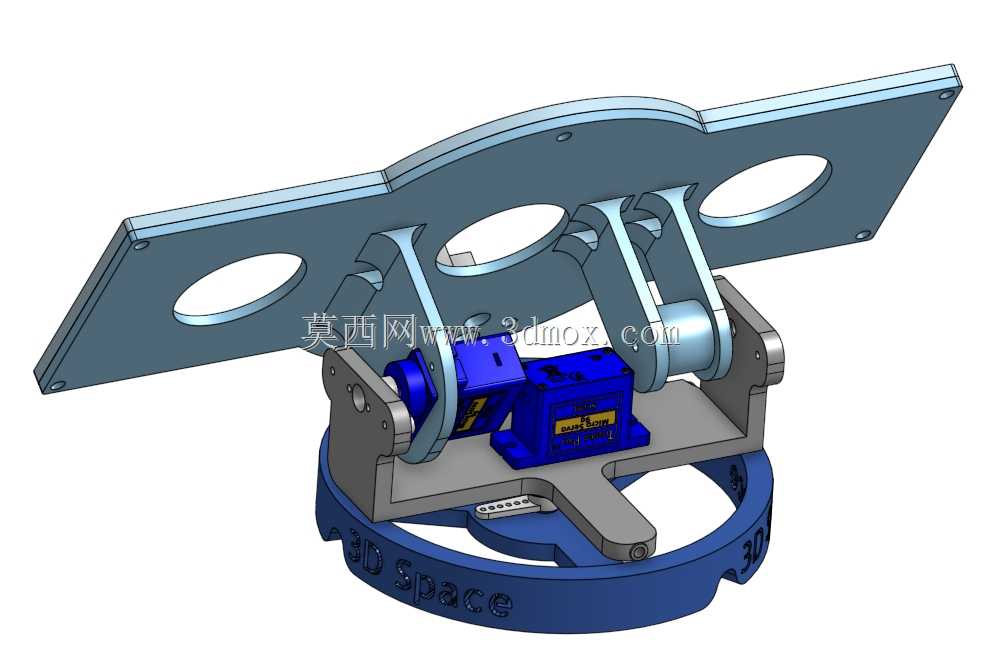

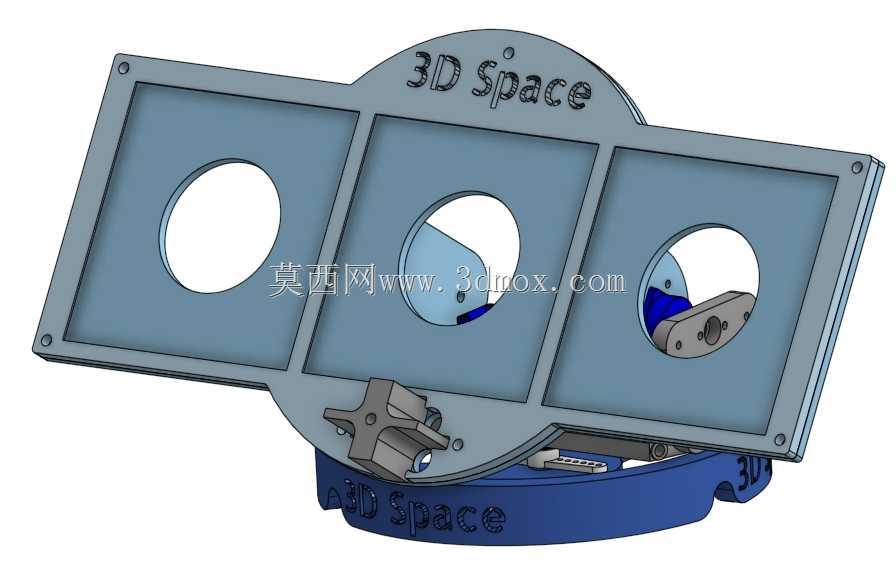

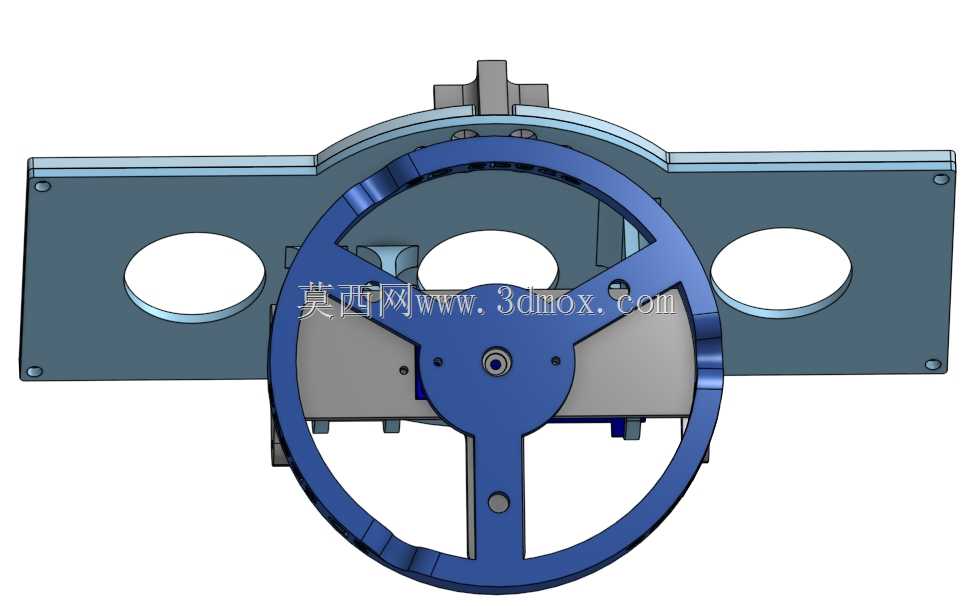

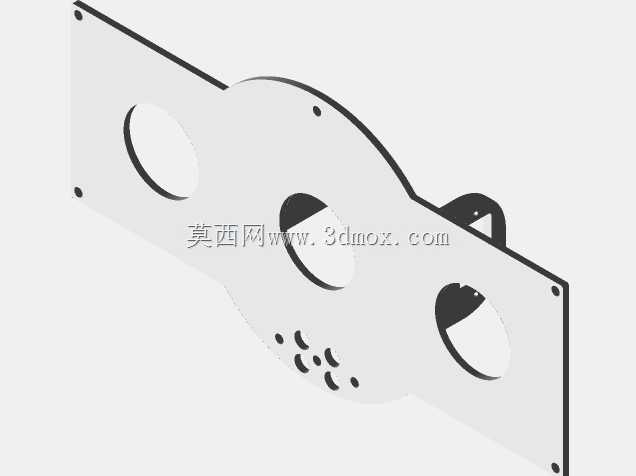

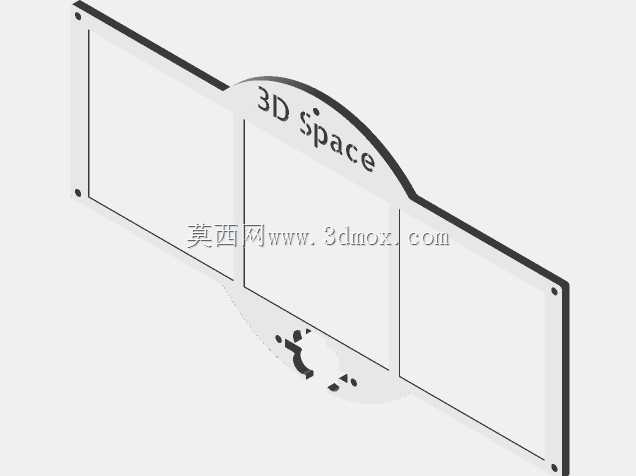

　　从功能实现逻辑来看，结构采用方位角+高度角双轴联动的调整方案，底部回转支撑承载上部三块光伏板的整体重量，搭配4件6x3x2-5规格的滚珠轴承作为回转副的滚动支撑，有效降低转动过程中的摩擦阻力，避免小扭矩伺服在低负载下出现的丢步问题。俯仰轴的铰接点设置在光伏板安装框架的重心偏下位置，通过配重平衡抵消部分板件自重带来的回转力矩，进一步降低驱动端的负载要求。结构上部预留三个等尺寸的圆形安装位，对应三块60x60mm规格的标准小型光伏板的安装，板件通过M3螺钉固定在框架的沉台位上，沉台深度1.5mm，刚好容纳光伏板的基板厚度，安装后板面与框架表面齐平，避免突出结构在户外使用时积灰、积水。

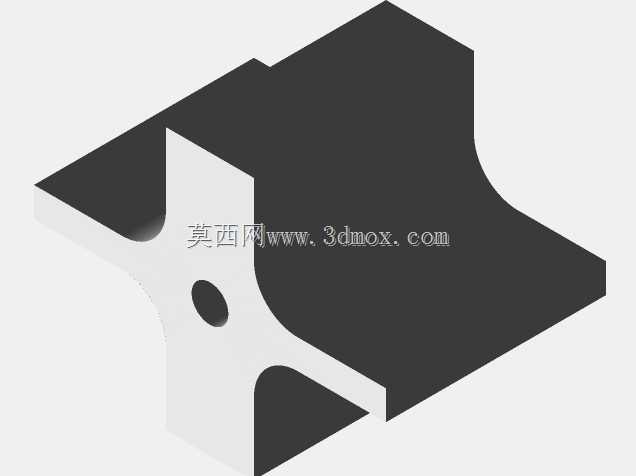

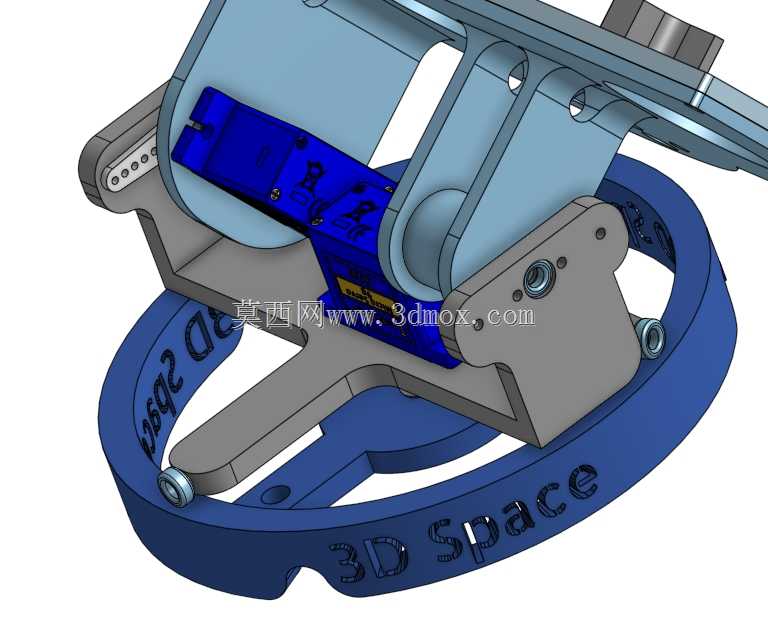

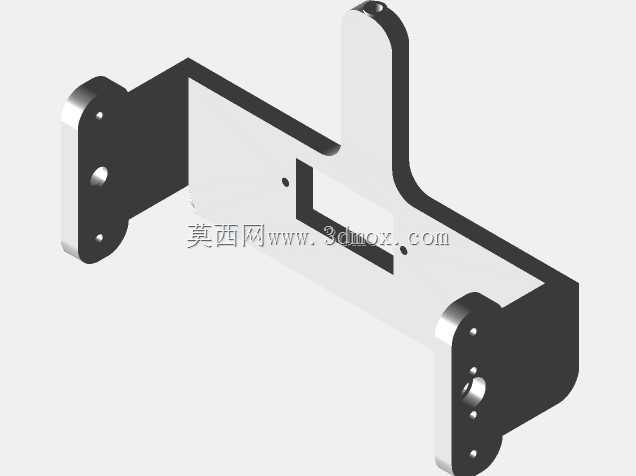

　　设计过程中特意简化了原有商用追踪器的复杂传动结构，放弃了齿轮啮合的传动方案，转而采用舵机直驱的联动形式，一方面减少了传动间隙带来的角度控制误差，另一方面也减少了需要额外加工的金属传动零件，所有结构连接件均可通过标准五金件采购获得。框架中部预留了控制硬件的安装腔室，可容纳Arduino控制板、舵机驱动模块、DC-DC转换模块的安装，腔室侧边预留走线槽位，所有传感器与驱动件的线材可通过槽位规整排布，避免转动过程中线材被拉扯磨损。光敏检测元件采用4个5mm规格的GL5528光敏电阻，呈十字形排布在结构上部的遮光分隔腔内，每个腔室对应一个方向的光线入射通道，通过不同方位光敏电阻的阻值差判断光线偏移角度，控制逻辑简单可靠，无需复杂的算法校准即可完成自动追光动作。

　　安装边界方面，整套结构组装完成后底部底座尺寸为150x200mm，可直接固定在同尺寸的有机玻璃板或金属安装板上，底座上预留4个φ4.5mm的固定孔，适配M4规格的膨胀螺栓或自攻螺钉安装，整体结构的最大仰角调整范围为0-75度，方位角可实现0-180度的回转覆盖，完全满足国内大部分地区日间太阳高度角与方位角的追踪范围要求。结构上所有转动副的位置均预留了润滑脂填充槽，长期户外使用时可填充低温润滑脂提升转动顺畅度，框架边缘做了R2的圆角过渡，避免打印件尖角在装配过程中划伤线材或操作人员。考虑到3D打印材料的耐候性问题，所有外露的打印部件在设计时均做了2度的拔模斜度，表面无积水凹槽，雨天可自然排水，减少雨水长期积留对打印件的侵蚀，若采用ASA材质打印，可直接在户外环境下长期使用，无需额外做防雨防护。

　　整套结构没有采用复杂的定制加工零件，所有非打印件均为市场通用标准件，用户可根据自身的硬件配置灵活调整控制方案，既可以搭配开源的追光固件实现全自动追踪，也可以简化为手动调整的固定支架使用，适配不同动手能力用户的制作需求。结构的整体承重冗余量设置为额定负载的1.5倍，即使更换尺寸稍大的光伏板，也可通过调整舵机扭矩参数满足驱动要求，无需重新修改主体结构。
