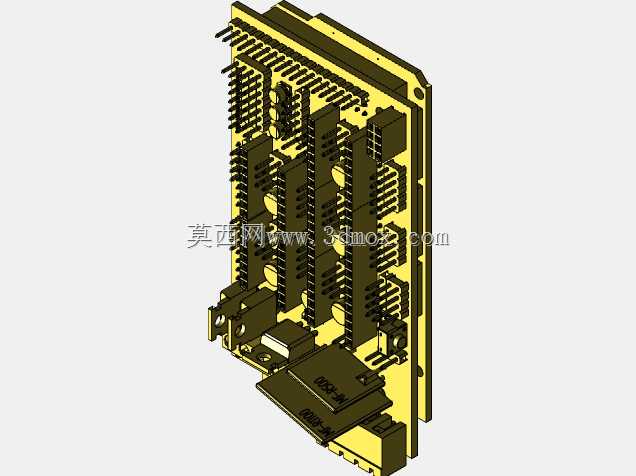

Arduino巨型坡道1.4单实体结构件

　　在开源硬件开发、小型自动化设备原型搭建、教学实验平台搭建的场景中，这类集成式坡道结构件是Arduino控制板扩展连接的核心配套部件，主要用于规整多组排针的连接路径，为外接功能模块提供统一的物理支撑与接口对位基准，避免多模块堆叠接线时出现的引脚错位、接线杂乱、结构晃动等实际工程问题。不同于多实体拆分建模的组件，该结构采用单实体一体化设计思路，最初的设计出发点是解决多实体零件导入不同CAD环境时容易出现的实体丢失、配合面错位、拓扑结构错误的问题，将原本需要拆分建模的排针支撑、板卡定位、接口避让等结构整合为单一连续实体，所有配合面、安装孔位、排针避让槽的拓扑关系完全连续，在不同三维环境中导入时不会出现实体分离、面缺失的问题，

　　能直接用于后续的装配干涉检查、安装空间校核工作。从实际使用场景来看，这类结构件常应用在学生创新实验项目、小型智能设备原型开发、开源3D打印机控制改造、小型机器人运动控制板搭建等场景中，作为控制板与外接驱动模块、传感器模块之间的物理连接载体，它的排针排布完全匹配Arduino巨型板1.4版本的引脚定义，每一组排针的避让槽深度、孔位间距都严格对应标准排针的外形尺寸，安装时可以直接卡接在控制板上方，不需要额外设计转接支架，能有效压缩整套控制组件的整体安装高度。在结构设计细节上，该构件充分考虑了实际装配的公差需求，所有排针穿过的通孔都预留了合理的安装间隙，不会因为3D打印或者机加工的尺寸公差导致排针无法穿过；

　　板卡边缘的定位凸台完全对应控制板的安装孔位，装配时可以快速对位，不需要反复调整位置；构件上的镂空结构一方面是为了减轻整体重量，另一方面是为了给板卡上的发热元件预留散热空间，避免长时间工作时热量堆积在结构件与控制板之间影响元件稳定性。从安装边界来看，该构件的整体外形完全贴合Arduino巨型板1.4的外轮廓，不会超出板卡的边缘尺寸，在整套控制组件安装到设备外壳内部时，不需要额外扩大外壳的内部安装空间，能适配原有标准板卡的安装仓尺寸；构件的厚度经过反复校核，安装后上方预留的排针露出长度刚好满足杜邦线的插拔需求，不会因为排针露出过短导致接线接触不良，也不会因为露出过长导致接线后整体高度过高影响外壳装配。在实际工程选型中，

　　这类单实体结构件相比拆分式的多组件坡道，不需要额外的装配步骤，拿到加工成品后可以直接安装到控制板上，减少了装配环节的工作量，同时一体化的结构强度更高，在经常需要插拔接线的实验场景中，不会出现分体组件容易松动、错位的问题，长期使用的结构稳定性更好。对于三维建模从业者来说，这类单实体设计的思路也值得参考，在设计不需要相对运动的集成式结构件时，将多个功能结构整合为单一实体，能有效降低不同CAD软件之间的文件交换出错概率，尤其是在跨团队协作、需要给加工方提供通用格式模型的场景中，单实体模型的兼容性远高于多实体装配模型，能减少很多后续沟通修正的工作量。在做设备整体装配校核时，将该结构件与控制板、外接模块装配到整体设备模型中，可以直观检查接线空间是否充足、与周边其他结构件是否存在干涉，提前发现实际装配中可能出现的问题，避免实物加工组装时才发现空间不足的情况。
