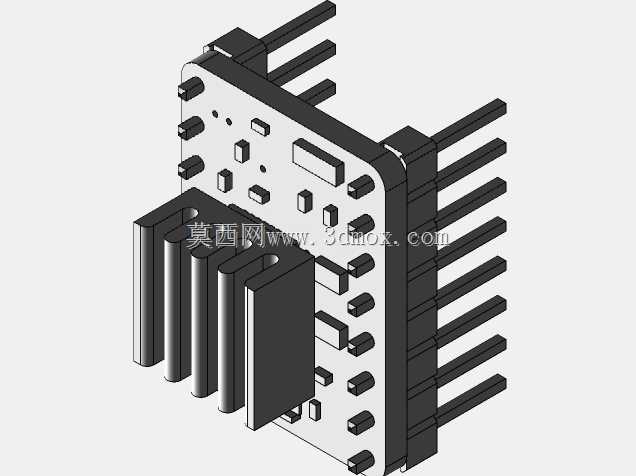

A4988步进驱动模块单体结构设计

　　在桌面级数控设备、小型自动化运动平台的电控系统搭建中，步进电机驱动模块是连接主控单元与执行电机的核心枢纽，A4988这类细分型步进驱动凭借紧凑的体积、够用的驱动能力，长期占据小功率步进驱动选型的主流位置，本次呈现的单体结构设计，完全围绕实际装机的空间约束、安装需求、散热逻辑展开，没有冗余的装饰性结构，每一处几何特征都对应实际生产使用中的硬性要求。

　　从实际应用场景来看，这类驱动模块广泛适配3D打印机的XYZ轴及挤出机驱动、小型雕刻机的运动轴控制、桌面机械臂的关节驱动、自动化分拣设备的短行程滑台驱动，但凡采用42系列两相四线步进电机作为执行元件的小功率运动场景，都能见到同类型驱动的身影。不同于大功率工业级驱动需要独立安装柜体、配套散热风道，这类直插式驱动的核心设计目标，就是在极小的空间内完成电流转换、细分控制、信号放大的全部功能，直接插接在主控板的排针座上，不需要额外的接线固定，大幅简化小型设备的电控布线复杂度。

　　在功能特性的结构匹配上，模块本体采用一体化实体建模思路，将PCB基板、贴片元件、直插排针、散热铝片全部整合为单一实体结构，避免多实体装配导入不同CAD系统时出现的配合错位、特征丢失问题。排针部分按照标准2.54mm间距设计，两侧排针分别对应逻辑信号输入与电机功率输出，引脚伸出长度严格控制，既保证插接时能完全穿透主控板焊盘孔位，又不会因为伸出过长导致背面触碰到其他金属元件造成短路。板载的贴片元件包括电位器、电容、芯片本体，全部按照实际元件的封装尺寸做等比例还原，每个元件的高度、占位都和实物一致，在做整机结构干涉检查时，可以直接调用该模型放入装配体，不需要额外调整元件位置就能准确判断驱动模块与周边结构件、散热风扇、走线的空间距离。

　　散热结构是这类驱动设计的核心考量点，模块上附带的铝制散热片采用多鳍片开槽结构，鳍片的厚度、间距经过优化，在有限的高度空间内尽可能扩大散热面积，散热片与驱动芯片的接触面做了平整处理，建模时保留了接触面的平面度特征，模拟实际装配时导热硅脂填充的贴合状态。很多新手在做设备结构设计时容易忽略驱动的散热空间，直接将驱动贴靠在其他结构件上堵住鳍片风道，导致驱动过热触发过流保护甚至烧毁芯片，这个模型完整还原了散热片的整体轮廓，在装配时可以提前预留出散热风道的空间，保证鳍片周边有足够的空气流通间隙，避免后期装机出现过热问题。

　　安装边界与尺寸约束上，整个模块的长宽尺寸完全匹配标准A4988驱动的通用安装规格，排针的排布位置、板体的安装孔位（如果有）都和市售量产产品完全一致，不需要修改主控板的封装尺寸就能直接适配。模块的整体高度从排针底部到散热片顶部做了精准控制，在做电控盒的内部空间设计时，可以直接以该模型的高度作为层间间距的参考，保证上下层板卡之间不会出现挤压触碰。板体边缘的圆角处理也和实物一致，避免尖锐边角在装配时划伤导线绝缘层，板上的定位缺口特征也做了还原，能防止插接时方向插反造成的元件烧毁。

　　从设计思路的角度来说，这类小功率驱动模块的结构设计不需要追求复杂的造型，核心是保证尺寸精度、特征完整性，因为在整机设计流程中，这类外购标准件的模型核心作用是做干涉检查、空间布局验证，不需要对内部的电路原理做建模还原，只需要把外部的所有装配相关的几何特征做准确还原即可。比如调节输出电流的电位器位置，模型上准确还原了电位器的调节孔位置，在做整机外壳设计时，可以在对应位置预留调节开孔，不需要拆开设备就能直接用螺丝刀调整驱动电流，匹配不同扭矩的步进电机。还有板上的指示灯位置，也按照实际位置做了特征还原，外壳设计时可以预留灯位开孔，方便设备运行时直观观察驱动的工作状态。

　　很多工程师在做小型设备设计时，往往会忽略这类电子元件的模型精度，随便找个近似尺寸的方块代替，结果装机时才发现排针位置不对、散热片高度超差、调节孔位错位，导致整个电控盒的结构需要反复修改。这个单体模型把所有和装配相关的特征都做了精准还原，不管是用在STEP格式的通用装配环境，还是导入其他三维CAD系统做结构设计，都不会出现特征丢失、尺寸变形的问题，能直接放入标准件库调用，大幅减少结构设计阶段的重复建模工作量，也能从设计阶段就规避掉很多实际装机时才会暴露的空间干涉问题。
