适配6/4mm软管的NW7.2黄铜快插接头

　　在气动回路、低压流体输送、小型实验台气路搭建这类场景里，软管接头的拆装效率、密封可靠性一直是一线装配人员最关注的点，这款适配6/4mm软管的NW7.2规格快插接头，就是针对这类频繁拆装的管路场景设计的。日常车间里做小型气动工装调试、实验室气路临时改接、小型设备的冷却水路接驳时，传统的卡套接头需要拧动螺母、调整卡套位置，拆装一次要耗费数分钟，还容易因为拧动力度不对出现卡套切管、密封失效的问题，而这款快插结构的接头，能在几秒内完成管路的对接与断开，不需要额外工具，非常适合需要频繁切换管路连接的工位。

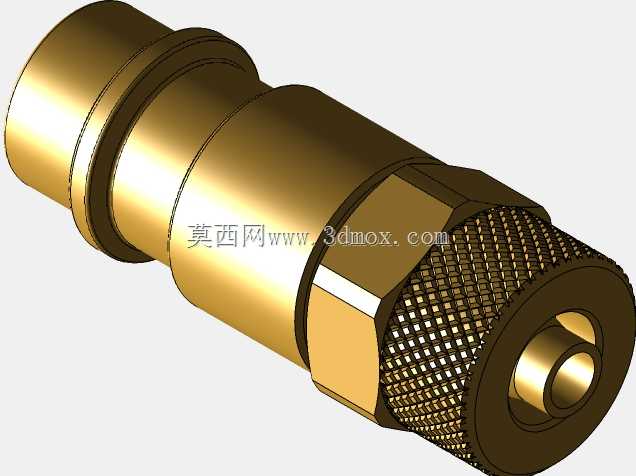

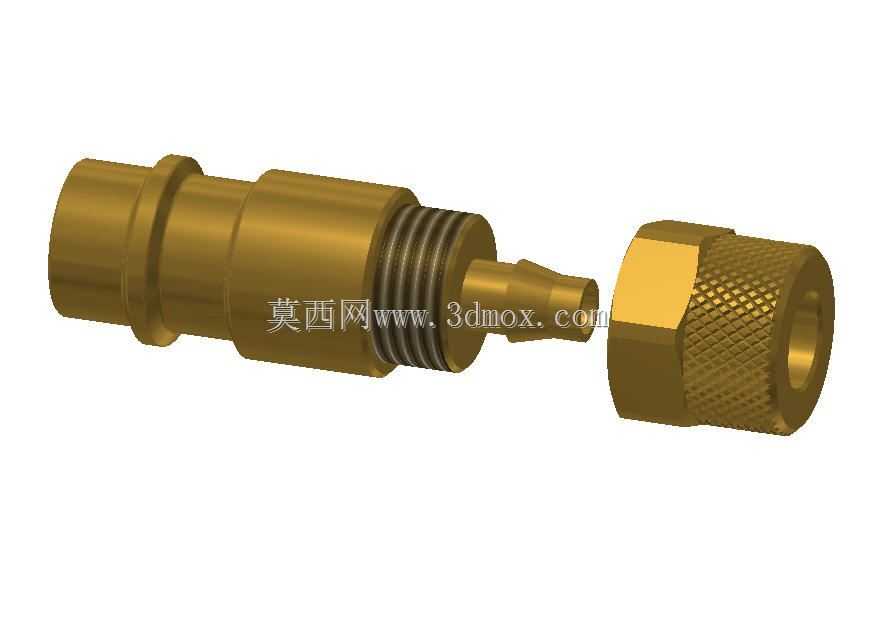

　　从结构设计来看，这款接头采用分体式结构，分为公头插接端与母头锁紧端两部分，公头端做了阶梯式轴段设计，靠近插接末端的位置做了倒锥式 barb 结构，插入6/4mm的PVC或者PU软管后，倒锥结构能牢牢卡住软管内壁，配合外侧的锁紧螺母压紧软管外层，即使管路带0.8MPa以内的工作压力，也不会出现软管脱开、渗漏的问题。公头中段做了密封槽位，内置的丁腈橡胶密封圈在公头插入母头时，会被母头内壁的光滑面均匀压紧，实现径向密封，不需要额外缠绕生料带或者加密封垫，对接到位后就能直接承压使用。母头外侧做了网纹滚花处理，即使手上沾有少量油污或者切削液，也能轻松拧动锁紧螺母，不会出现打滑的问题，滚花的纹理深度控制在0.3mm左右，既保证了摩擦力，又不会因为纹理过深容易积攒污垢，日常清洁维护时用高压气枪一吹就能清理掉表面的浮尘。

　　材质选择上整体采用铅黄铜一体加工成型，黄铜的切削性能好，加工时能保证各个轴段的同轴度控制在0.02mm以内，公头与母头对接时不会出现卡滞、偏心的问题，同时黄铜本身的耐腐蚀性不错，在普通气动回路、常温清水输送的场景下，使用寿命能达到数万次插拔，不会出现生锈、结垢堵塞管路的问题。接头的整体长度控制在合理范围内，公头插入母头锁紧后的总长度不会占用过多安装空间，在排布密集的气路排、小型设备的内部管路里，不会因为接头长度过长出现和其他零部件干涉的问题。安装边界上，公头端接软管的部位外径刚好适配4mm内径的软管，软管套入倒锥段的深度需要达到8mm以上，再将外侧的黄铜锁紧螺母拧到底，就能保证软管连接的可靠性；母头端的外螺纹段适配对应的内螺纹接口，螺纹配合的长度控制在5个牙距，安装时不需要拧得过紧，依靠螺纹本身的配合加上端面的密封就能实现固定。

　　在实际选型使用时，这款接头的通径为7.2mm，在0.6MPa工作压力下的气体流量能满足大部分小型气动执行元件的供气需求，不会因为通径过小出现气阻过大、气缸动作迟缓的问题。日常维护时只需要定期检查公头处的密封圈是否有磨损，如果出现插拔后漏气的情况，只需要更换同规格的密封圈就能继续使用，不需要整体更换接头，能降低现场的备件成本。设计这款三维模型时，各个配合面的公差都按照机械设计手册里的间隙配合要求设定，公头密封段的外径公差取h7，母头内孔的公差取H8，加工出来的实物既能保证插拔顺畅，又不会因为间隙过大出现密封失效的问题，同时模型里还原了滚花、倒锥、密封槽这些细节结构，结构设计人员在做设备管路排布时，可以直接调取这个模型装配到整体设备里，能准确核算管路安装需要的空间，避免后期装配时出现干涉问题。
