数显式千分表精密测量构件三维结构

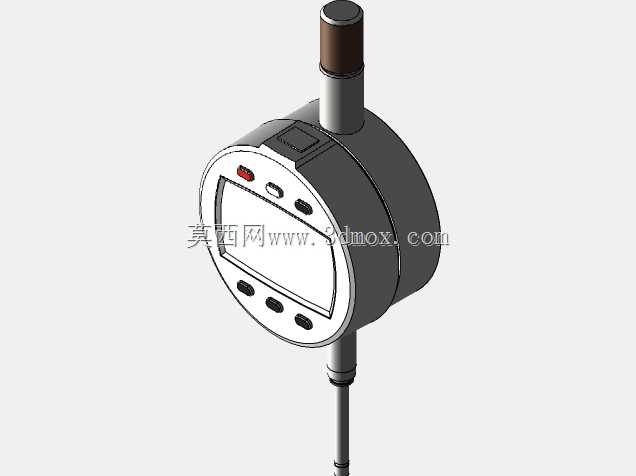

　　在机械加工现场的工序间检测、精密装配的形位公差校核、工装夹具的装夹精度校准场景里，这类数显千分表是一线质检与装配人员高频使用的接触式测量器具，和传统机械式千分表相比，数显结构的读数直观性更强，能有效规避人工视差带来的测量偏差，尤其在小尺寸公差的批量检测环节，可大幅降低读数环节的耗时。从结构设计逻辑来看，该千分表采用上下同轴的测杆布局，上部为测杆的限位防护端，下部为可伸缩的测量触头端，中间的椭球形壳体为核心的数显与传感单元容纳舱，这种椭球外形并非单纯的外观设计，一方面贴合操作人员单手握持的手掌弧度，长时间手持测量时不易滑脱，另一方面相较于传统圆柱形表体，椭球结构的平面放置稳定性更好，临时放置在机床工作台或检验平台上时不易滚落，

　　减少量具跌落损坏的风险。壳体正面预留的数显窗区域做了内凹设计，可在日常使用中避免显示屏被工件、工装剐蹭划伤，窗区周边的六个开孔分别对应功能按键与状态指示灯位，可实现测量值清零、公制英制单位切换、测量值保持等基础功能，两端的红色指示灯可用于公差超限提示，当测量值超出预设的公差带范围时可直接通过灯光提示操作人员，无需反复核对显示屏数值，适配流水线快速检测的作业节奏。从安装边界来看，该千分表的上部夹持段为标准圆柱结构，可适配市面上通用的千分表磁性表座、专用测量台架的夹持孔径，无需额外定制转接工装，下部测杆的伸缩行程覆盖常规千分表的0-10mm测量范围，测杆的运动方向与壳体上下端面保持严格同轴，安装时只需保证夹持段与被测表面的垂直度，

　　即可获得可靠的测量数据，不会因为装夹偏斜引入额外的测量系统误差。在功能特性层面，该结构的传感单元内置在壳体中部的封闭舱内，可有效隔绝车间内的切削液、金属粉尘侵入，相较于部分外露传感结构的量具，在机加工现场的恶劣工况下使用寿命更长，测杆与壳体的配合部位设计有防尘密封结构，可阻挡细小铁屑进入测杆运动副，避免测杆卡滞导致的测量失准。实际应用中，这类千分表既可以单独用于工件的尺寸偏差、圆跳动、平面度检测，也可以多只组合安装在专用检具上，实现工件多个位置尺寸的同步检测，比如在轴类零件的加工检测中，可同时布置多只千分表检测不同轴段的径向跳动，在轴承装配环节可用于检测轴承的预紧量与装配到位情况，在模具调试环节可用于检测模具合模间隙、

　　滑块的运动行程偏差。设计过程中，壳体的壁厚做了均匀化处理，既保证了整体结构的抗摔抗变形能力，也控制了整体重量，长时间手持操作不会产生明显的负重感，上下测杆的同轴度公差控制在微米级，保证测杆伸缩过程中无卡滞、无径向窜动，从结构根源上保障测量精度的稳定性，数显窗的倾斜角度经过优化，操作人员以正常站立或坐姿操作时，视线与显示屏基本垂直，无需刻意调整视角即可清晰读取数值，减少长时间检测的视觉疲劳。
