德式喉箍19至28毫米可调紧固结构

　　这类喉箍多用于流体管路装配现场，把橡胶管、硅胶管、PVC软管或者带编织层的耐压软管压紧在硬管接头上，防止介质从搭接界面渗漏，也避免软管受压力脉冲后从接头上滑脱。汽车冷却系统、气动设备、小型水泵进出口、园林灌溉管路、化工实验装置以及家用净水设备里都能见到类似结构。它的优势不是提供极大的夹紧力，而是在薄壁软管上形成一圈相对连续、可调节的周向约束，适配同一规格区间内不同外径的管路。

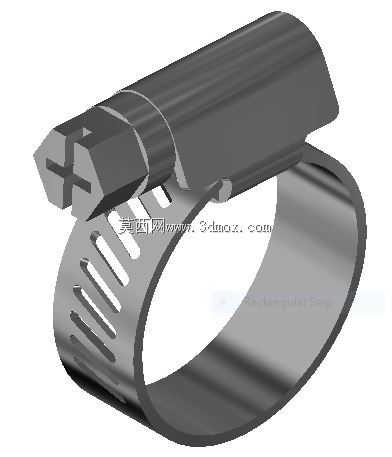

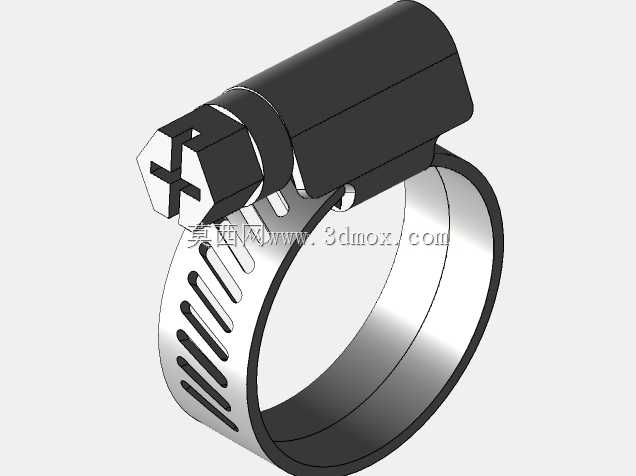

　　从结构上看，钢带弯成开口圆环，一端卷绕在螺钉座附近，另一端穿过壳体后由螺钉驱动。螺钉头部采用十字槽形式，普通螺丝刀即可操作，维修和现场装配时不需要专用工装。螺钉旋转时，钢带端部的槽孔与螺纹形成步进啮合，钢带沿周向收紧，圆环内径随之缩小。钢带上连续排布的长槽既承担啮合作用，也让夹紧行程能够覆盖19毫米到28毫米的管径范围。相比固定尺寸卡环，这种可调结构对管材公差、壁厚差异和接头外径波动更宽容。

　　建模时需要重点表达钢带的薄壁弯曲关系。钢带不是简单的圆柱面，其自由状态、穿带状态和拧紧状态存在明显差异：外侧经过壳体折返，内侧贴靠软管，端部在螺钉座处形成受力传递路径。若只按理想圆环绘制，装配检查时容易忽略钢带搭接段造成的局部厚度叠加。实际安装边界中，喉箍闭合后外圈并非完全均匀，螺钉头部和壳体一侧会形成较高的凸起，周边零件需要预留避让空间。软管接头端部也应保留一定直线段，喉箍不宜压在弯管变形区或软管端部倒角过近的位置，否则夹紧力会被橡胶变形吸收。

　　外形尺寸方面，该件的适用管径为19至28毫米，属于中小口径常用范围。选型时不能只看名义管径，还要结合软管壁厚判断。薄壁软管在较大收紧量下容易被钢带边缘切割，厚壁编织管则需要更高的预紧力才能压实。钢带宽度决定接触压强分布，较宽的钢带能降低单位面积压力，适合软质管壁；窄带夹紧更集中，适合空间受限但管壁强度较高的场合。模型中螺钉头、壳体、钢带槽孔和卷边位置均应保留，因为这些细节直接影响干涉检查和维修工具的操作角度。

　　设计思路上，喉箍把螺纹的旋转运动转化为钢带的圆周收紧，零件数量少，装拆重复性好。壳体包住螺钉和钢带折返处，既能维持螺纹啮合位置，也能在拧紧时分散拉力。钢带表面的槽孔不是装饰特征，槽间距决定每转螺钉的收紧量，槽端圆角则影响应力集中。长期受振动的管路中，夹紧力会因橡胶蠕变略有下降，因此布置时通常将喉箍放在接头滚筋或倒刺后方，使软管被压入沟槽，形成机械锁止与摩擦密封的双重作用。

　　在三维装配中使用该模型时，应把它作为可调紧固件而非固定刚性环处理。管路轴线要尽量与卡箍圆环轴线重合，偏装会造成一侧钢带悬空、另一侧过度压紧。若两根软管距离很近，还要检查螺钉头部旋转空间，十字槽螺钉虽便于操作，但螺丝刀需要沿轴向接近，周围应留出手指和工具的活动范围。对于需要频繁维护的设备，喉箍位置应朝向可操作面；对于封闭护罩内部，则要确认装配后不会与护罩内壁摩擦。

　　该结构的工程价值在于用很低的零件成本解决软管连接的可拆卸密封问题。建模过程中保留钢带厚度、槽孔、螺钉头和壳体轮廓，可以让设计人员在布局阶段直接判断管径适配范围、夹紧后外径、工具可达性以及相邻部件间隙，从而减少样机阶段因卡箍选型不当带来的渗漏、装拆困难和外观干涉问题。
