M8规格叉头式连接接头结构设计

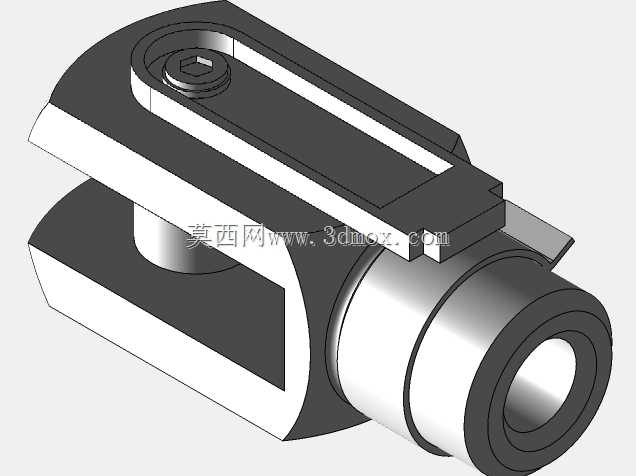

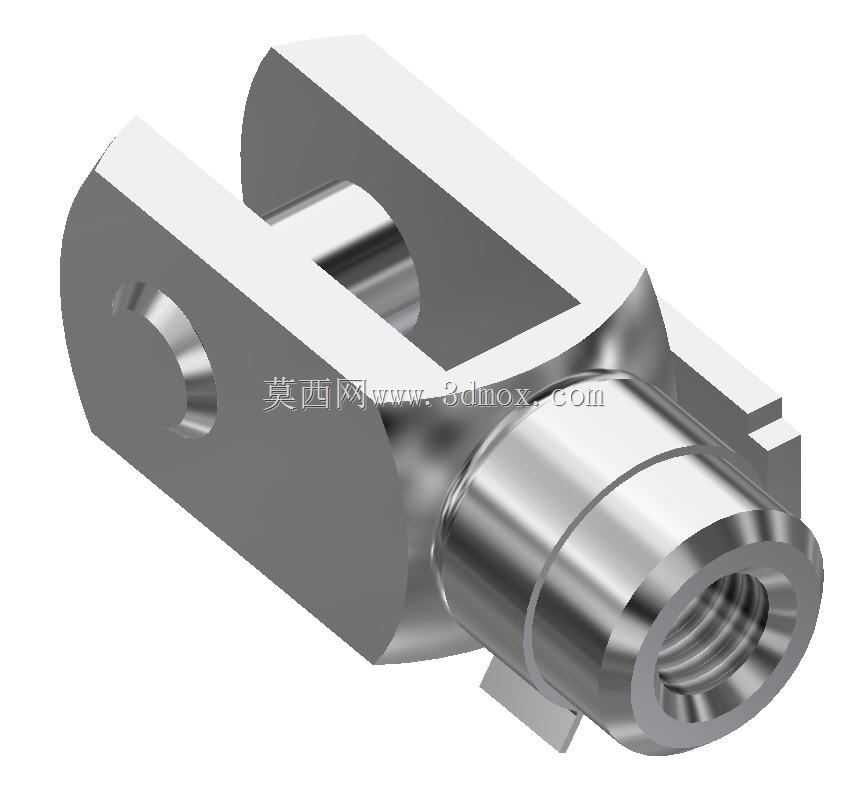

　　在自动化产线传动机构、小型气动执行组件、检测设备装夹结构的日常设计选型中，这类M8规格叉头连接件是出现频率极高的铰接类基础构件，它的核心作用是实现杆类部件与固定端之间的活动铰接，既可以传递轴向的拉压载荷，又能预留一定角度的摆动余量，避免刚性连接在设备运行过程中因装配误差、振动偏移产生的附加应力，损坏配套的杆件或者安装基座。从结构设计逻辑来看，这款叉头采用了一体式切削加工的构型，没有额外的拼接焊缝或者装配缝隙，整体刚性表现更稳定，长期承受交变载荷时也不会出现拼接位置松动的问题。叉头的开口端设置了同轴的销孔，用来配套圆柱销或者带肩销轴实现与对接耳片的铰接，销孔的内孔粗糙度需要控制在合理区间，既要保证销轴装配后不会出现旷量，

　　又要让铰接摆动过程足够顺畅，不会出现卡滞、磨损过快的问题。与开口端相对的一侧设置了M8规格的内螺纹孔，用来和外部的螺纹杆件实现螺纹连接，螺纹段的外壁做了阶梯轴式的加强结构，在螺纹收尾的位置增加了壁厚，避免螺纹拧紧时应力集中导致的端部开裂，同时螺纹孔的深度经过精准核算，既可以保证螺纹杆拧入后有足够的啮合长度，满足额定拉压载荷下的连接强度要求，又不会因为孔深过深造成不必要的材料浪费，也避免了加工过程中钻头钻穿叉头本体的风险。从安装边界来看，这款叉头的开口宽度适配常规厚度的对接耳片，安装时只需要将对接耳片插入叉头开口的间隙中，对齐销孔后穿入销轴，加装轴用挡圈或者开口销完成轴向限位即可，不需要额外设计复杂的安装座，

　　整体占用的安装空间非常紧凑，适合在设备内部空间局促的位置使用。在实际工况适配性上，这类叉头常被用在传感器安装支架的铰接调节结构、小型气缸的活塞杆端部连接、工装夹具的快速压紧连杆机构中，不同的使用场景对叉头的表面处理有不同要求，常规工况下做发黑防锈处理即可，在有腐蚀介质的环境中使用则可以更换不锈钢材质或者做镀镍处理，三维建模过程中需要重点关注开口端的对称度、销孔与螺纹孔的位置度公差，这两个形位公差直接决定了装配后铰接动作的顺畅度，如果位置度偏差过大，会出现销轴装配别劲、杆件摆动卡滞的问题，甚至会在运行过程中产生额外的侧向力，加速铰接位置的磨损。另外叉头开口处的两个侧壁厚度经过等强度核算，

　　在满足销孔挤压强度要求的前提下尽可能做了减重优化，不会出现局部材料冗余导致整体重量偏大的问题，同时侧壁外侧做了小的倒角处理，既可以去除加工后的锐边避免安装时划伤操作人员，也能在对接耳片插入时起到导向作用，降低装配对位的难度。螺纹段靠近开口的位置设置了两个对称的小平面，方便安装时用扳手夹持拧紧，不需要额外设计扳手位的复杂结构，加工起来更加便捷，也不会破坏叉头整体的结构强度。
