基于UNO盾的循迹移动小车结构设计

　　这款轮式移动载具采用UNO扩展盾的集成化结构设计，核心定位是面向教学实验、小型巡线作业场景的轻量化移动平台，整体结构围绕快速部署、元件兼容、运行稳定三个核心工程目标展开设计。从实际应用场景来看，这类载具常被用于嵌入式编程教学中的循迹功能验证、小型物料的定点转运测试、多机协同调度的原型验证，也可作为各类传感器搭载的移动基座，适配不同功能模块的快速拆装测试。

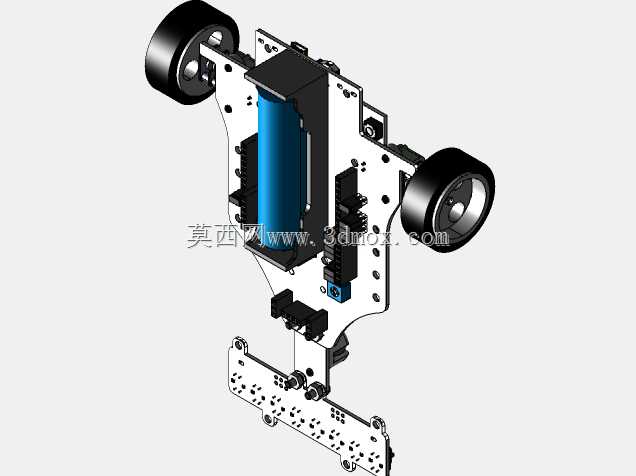

　　底盘结构采用双层板叠装的布局思路，下层PCB基板同时承担结构支撑与电路走线的双重作用，省去了额外接线的冗余结构，轮组采用左右对称的差速驱动布局，两个主动轮分别布置在底盘中后部两侧，前部预留多组红外传感器的安装位，可直接插接循迹传感模块，无需额外设计固定支架。驱动轮采用橡胶胎面与塑料轮毂的组合结构，胎面的防滑纹理可保证在亚克力、木质、普通水泥地面都有足够的抓地力，避免循迹过程中出现打滑偏移，轮毂与驱动电机输出轴采用D型孔配合，可消除传动间隙，保证转向控制的精度。

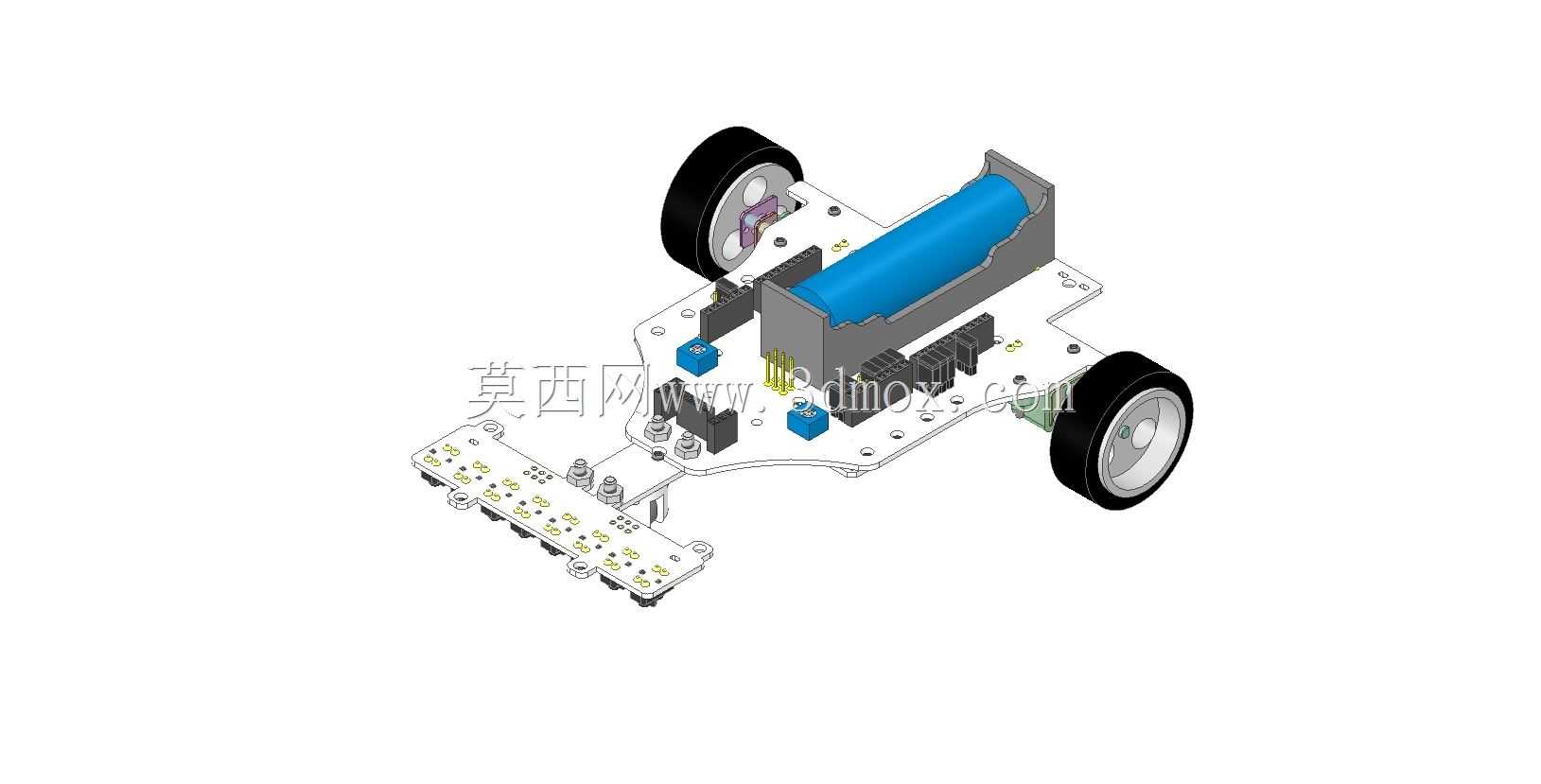

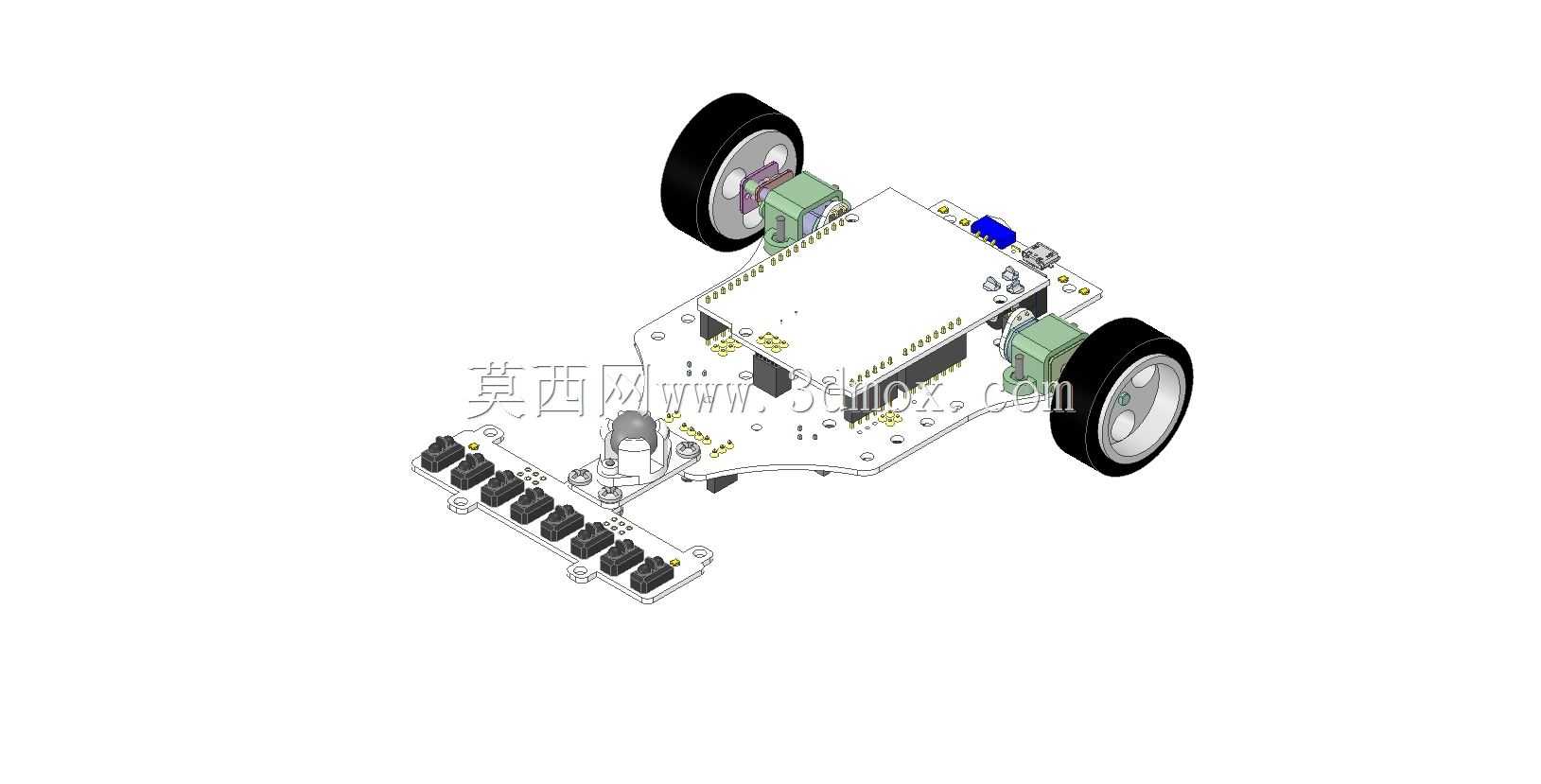

　　上层扩展盾结构完全兼容标准UNO主控板的安装孔位，主控板、电机驱动模块、电源模块全部采用直插式安装，电池仓采用卧式布局固定在底盘中部，圆柱形锂电池的安装槽做了限位卡扣设计，可避免设备移动过程中电池出现窜动，同时电池位置处于底盘的重心投影区域，能有效提升设备运行的稳定性，避免急转时出现侧翻。电源模块旁预留了多路扩展接口，可根据实际使用需求加装蓝牙模块、超声波避障模块、机械抓取附件等，扩展接口的引脚定义完全匹配开源硬件的通用标准，无需额外改线即可完成功能拓展。

　　从安装边界尺寸来看，整体轮距控制在100mm以内，轴距与轮距的比值接近1.2:1，这个比例可保证差速转向时的转弯半径最小，原地转向时不会出现轮组卡滞的问题，底盘离地间隙设置为8mm，既可以避免地面凸起剐蹭底部电路，也能降低整体重心高度。前部的传感器安装板向前延伸25mm，可让传感模块提前检测地面路径标识，给主控系统留出足够的反应时间，避免高速循迹时冲出路径。

　　结构设计过程中充分考虑了元件的散热需求，电机驱动模块的安装位特意避开了电池仓的遮挡，预留了足够的空气流通空间，长时间运行时不会出现过热保护的问题。所有固定孔位都采用统一的M3螺丝规格，拆装时无需更换工具，整个底盘的装配仅需一把十字螺丝刀即可完成，非常适合教学场景下的学生组装练习。底盘边缘做了圆角处理，可避免组装和使用过程中划伤操作人员，同时也能减少碰撞时对结构本身的冲击损伤。

　　在实际功能实现上，差速驱动的结构可实现前进、后退、原地转向、弧线行驶等所有移动动作，配合前部的多路红外传感器，可识别地面的黑色路径线条，通过主控程序实时调整左右轮的转速差，实现自动沿路径行驶的功能。电源部分集成了稳压电路，可给主控板、传感器、驱动模块提供稳定的电压输出，避免电池电压波动导致的传感器检测失准、电机转速不稳等问题。整个结构没有冗余的装饰部件，所有结构特征都服务于功能需求，每一处开孔、每一个卡扣的位置都经过实际装配验证，不存在安装干涉的问题，可直接用于原型机的生产制作，也可作为同类移动载具设计的参考结构，根据不同的载重需求、功能需求调整尺寸和元件布局，快速衍生出适配不同场景的专用移动载具。
