带I2C接口8线传感控制集成模组结构

　　在工业传感采集、小型嵌入式控制单元的落地场景里，这类集成8线传感通道与STM32控制核心的板载模组，常被用于小型设备的状态信号采集、前端数据预处理环节，替代传统分散式的传感接线加独立控制板的组合方案，减少柜内布线的冗余量，也能降低多模块拼接带来的信号干扰风险。从实际使用场景来看，这类模组多适配小型自动化设备的前端传感节点、教学实验平台的扩展采集单元、小型智能硬件的原型验证环节，板载的I2C接口可以直接对接主控背板，不需要额外增设电平转换电路，适配多数通用嵌入式主控的通讯电平标准，能缩短硬件搭建的调试周期。

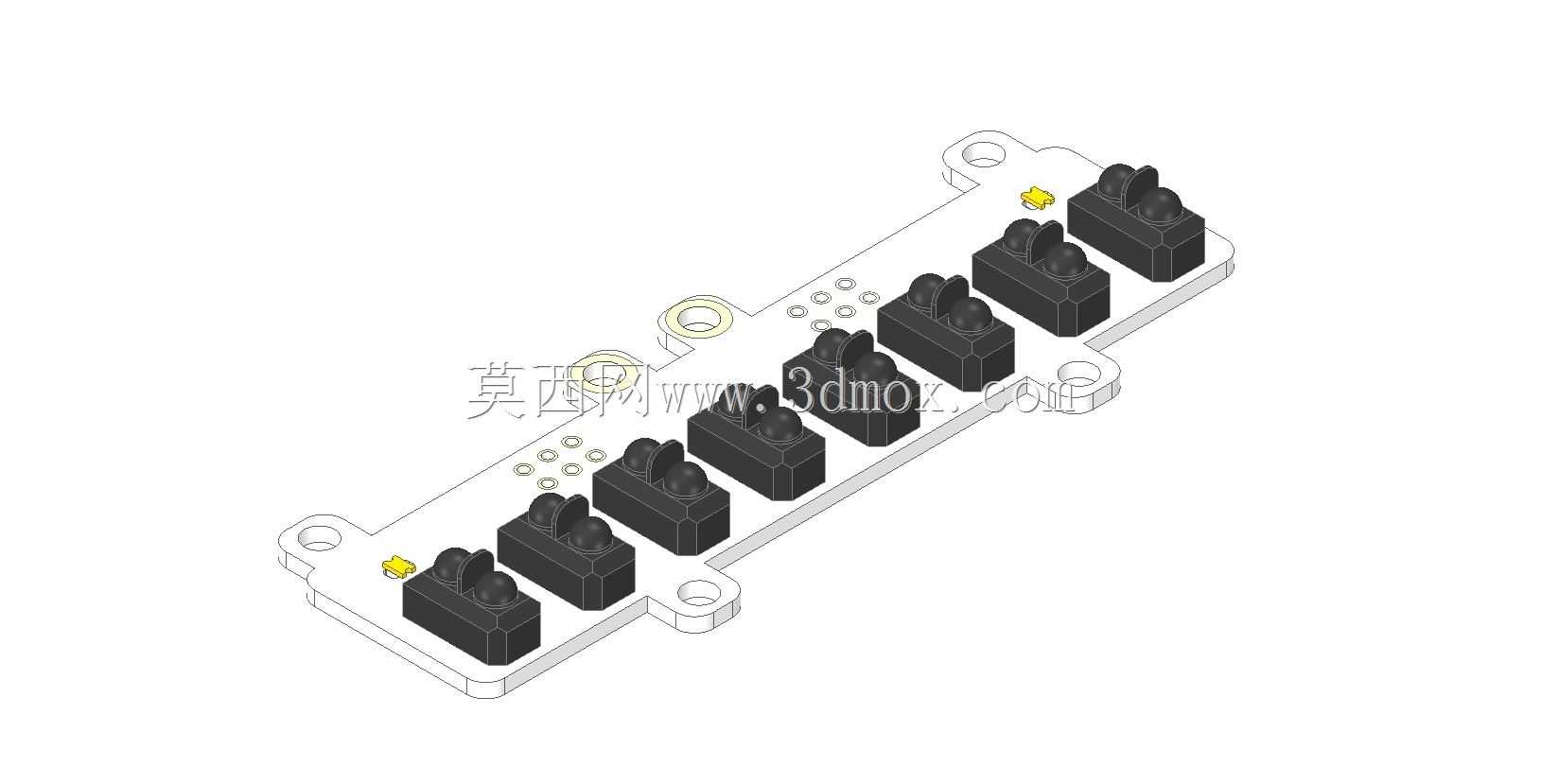

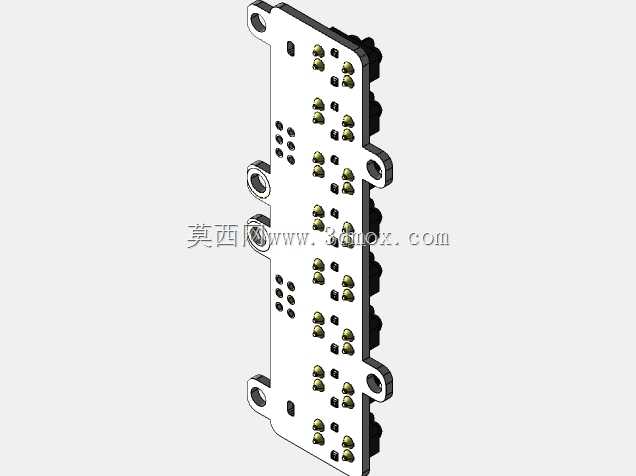

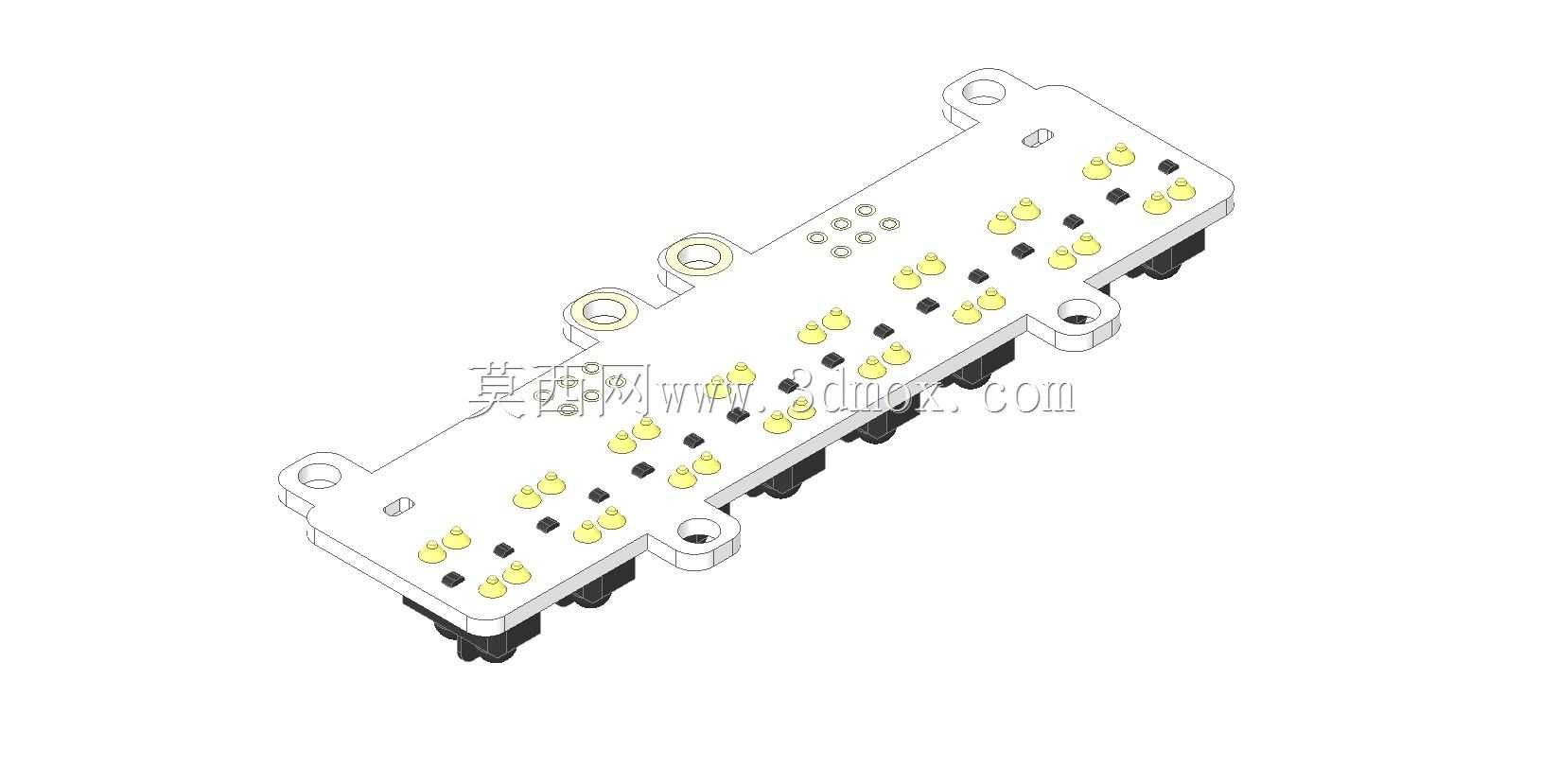

　　从结构设计层面看，整个模组采用一体化载板设计，载板边缘预留的多个带衬套的安装孔，是按照标准的面板安装间距做的定位，安装孔的沉台设计可以让固定螺丝的头部完全没入板体平面，不会突出板面干涉上方的接线操作或者相邻模组的并排安装。载板上的黄色接线端子按照8路传感通道做了等间距排布，每一组端子对应一路传感信号的输入接线，端子旁预留的丝印定位点可以在生产焊接时快速对位，也能在后期运维时快速识别通道序号，减少接错线的概率。板载的控制芯片区域做了局部的避让空间，芯片周边的小型焊盘是预留的调试触点，不需要额外引出排针就可以完成固件烧录与信号测试，适合量产阶段的快速工序检测。

　　设计过程中，载板的外形轮廓做了多段切角处理，不是规则的矩形结构，这是为了适配特定安装腔体的内部限位结构，安装时可以直接顺着腔体的导向槽滑入到位，不需要额外做定位调整，板体边缘的几个半圆形缺口是对应腔体内部的卡扣位，卡入后可以避免设备运行过程中受振动影响出现模组移位、接线松脱的问题。板体下方的黑色接插件是与背板对接的电源与通讯接口，采用防呆式的针脚排布，反向状态下无法插入，能从结构上杜绝接反导致的板载元件烧毁风险。

　　从安装边界来看，整个模组的厚度控制在较低的尺寸范围内，载板上方的接线端子高度、下方接插件的突出高度都做了统一的尺寸校核，确保装入腔体后，上下方向都预留有足够的安全间隙，不会与腔体的上下盖板发生挤压。板上的元件排布遵循强弱电分离的原则，电源回路的焊盘与信号采集回路的焊盘之间预留了足够的爬电距离，符合低压电子设备的安全设计规范，即使在工业现场存在少量粉尘、湿度偏高的环境下，也能降低电路短路的风险。

　　实际选型使用时，这类集成式模组不需要用户自行设计传感采集与控制的核心电路，只需要按照端子定义接入对应的传感元件，通过I2C接口完成通讯协议的匹配就可以投入使用，相比自行绘制电路板打样验证的流程，能大幅缩短项目的开发周期。结构设计上的标准化安装孔位、防呆接口设计，也让模组的替换维护变得简单，不需要专业的电路维修人员，现场运维人员就可以完成故障模组的快速更换，减少设备的停机时长。板载的所有外露金属部件都做了防氧化处理，长期在常规工业环境下使用不会出现接触件锈蚀导致的信号传输不稳定问题，接线端子的夹持力经过校核，常规的设备振动不会导致接线松脱，信号传输的稳定性可以得到保障。
