Arduino兼容开源控制电路板三维结构

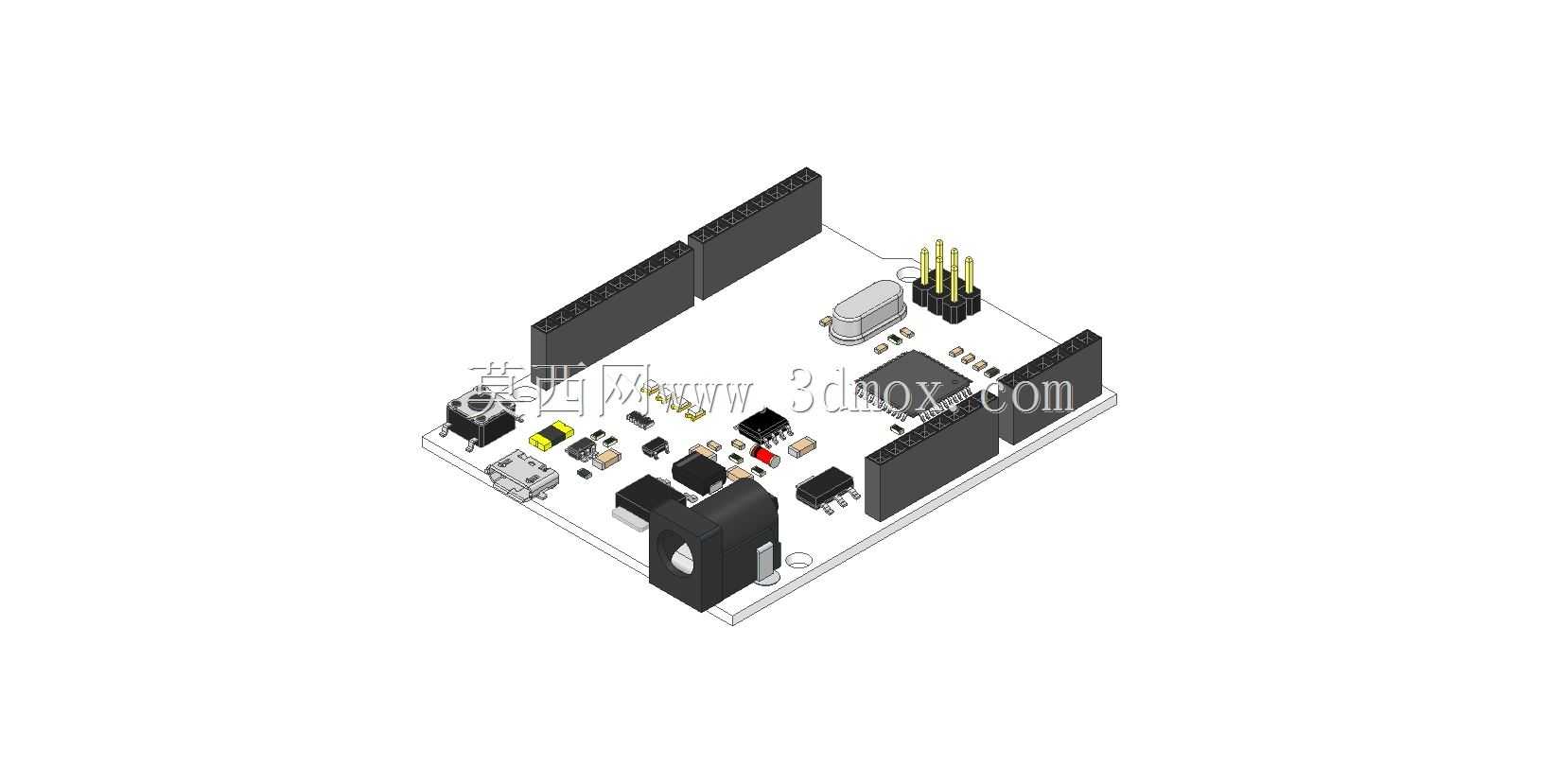

　　这款开源控制板的三维结构还原，完全贴合嵌入式开发、小型智能设备搭建的实际使用场景，不管是学生做课程设计、创客搭建原型装置，还是小型自动化设备做下位机控制，都能直接对应实物的装配关系。从实际用途来看，这块板卡承担的是核心控制载体的作用，所有外接的传感器、执行器都要通过板上的排针接口完成信号交互，建模时特意把每一个接口的位置、引脚间距都做了精准还原，避免后续做外壳设计或者扩展模块装配时出现干涉。

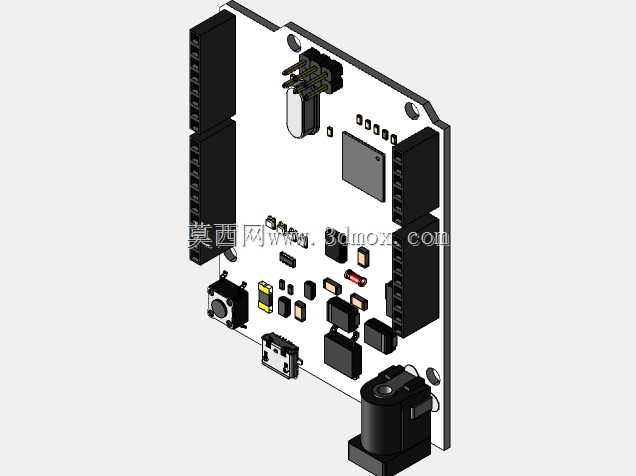

　　从功能特性上看，板上集成了电源输入接口、USB通信接口、复位按键、电源指示灯、状态指示灯，还有多组数字IO、模拟IO排座，主控芯片、晶振、电源管理芯片、电容电阻这些贴片元件的位置和高度都和实物一致，甚至排针的插针长度、塑料底座的厚度都做了对应，不会出现虚拟装配时插针穿模或者接口对不上的问题。做结构设计的时候，很多人容易忽略板上USB接口、电源座的突出高度，导致设计的外壳开口位置不对，这个模型里把这些接口的外伸尺寸都做了准确还原，USB座的金属外壳厚度、接口内的弹片位置都有体现，电源座的圆柱外径、插针深度也和实物匹配，做外壳开孔的时候直接参考模型尺寸就行，不用反复拿实物测量。

　　设计思路上完全遵循实物的堆叠逻辑，PCB板作为基底，所有贴片元件按照SMT贴装的实际高度排布在板面上，直插元件比如排针、电源座、USB座的引脚穿过PCB的位置也做了对应，甚至板上的丝印标识位置都和实物对齐，方便建模时识别各个接口的功能。安装边界方面，整板的长宽尺寸完全匹配标准Arduino板的安装孔位，四个安装孔的孔径、孔位间距都和通用外壳、固定支架的尺寸一致，板上最高的元件是电源接口和排针座，整体高度控制在常规开源控制板的标准范围内，不管是叠装扩展板还是安装到设备内部的安装槽里，都不会出现高度超差的问题。

　　很多人做这类板卡的模型时，要么把元件简化成方块忽略实际高度，要么把排针的间距做错，导致后续扩展模块装不上，这个模型在还原的时候特意核对了每一个元件的实际尺寸，比如复位按键的按压行程对应的高度、LED灯珠的突出高度、晶振的金属外壳尺寸，都和实物一一对应。在做智能小车、小型检测装置、环境监测节点这类项目的时候，直接把这个模型导入装配体里，就能提前预判板卡和其他结构件的位置关系，比如安装到小车底盘上的时候，会不会和电池、电机驱动板产生干涉，USB接口插线的时候会不会被外壳挡住，电源接口的插拔空间够不够，这些问题在三维装配阶段就能提前发现，不用等到打样组装的时候再返工修改。

　　另外板上的排针是按照标准2.54mm间距做的，和市面上绝大多数的传感器模块、扩展板的排母尺寸匹配，做叠装设计的时候，上下板之间的间距可以直接参考排针的有效插合长度来设置，避免出现排针插不到位或者顶到上层板元件的问题。电源部分的元件布局也做了还原，电源输入口附近的滤波电容、稳压芯片的位置和高度都准确，设计散热结构或者屏蔽罩的时候，可以直接参考这些元件的位置预留空间，不会出现屏蔽罩压到元件的情况。对于做嵌入式设备结构设计的工程师来说，这个模型的精度足够支撑从原型验证到小批量生产的结构设计需求，不用再自己花时间测绘板卡尺寸，能节省不少前期建模的时间，也能避免测绘误差带来的装配问题。
