侧装式浮球液位检测开关结构设计

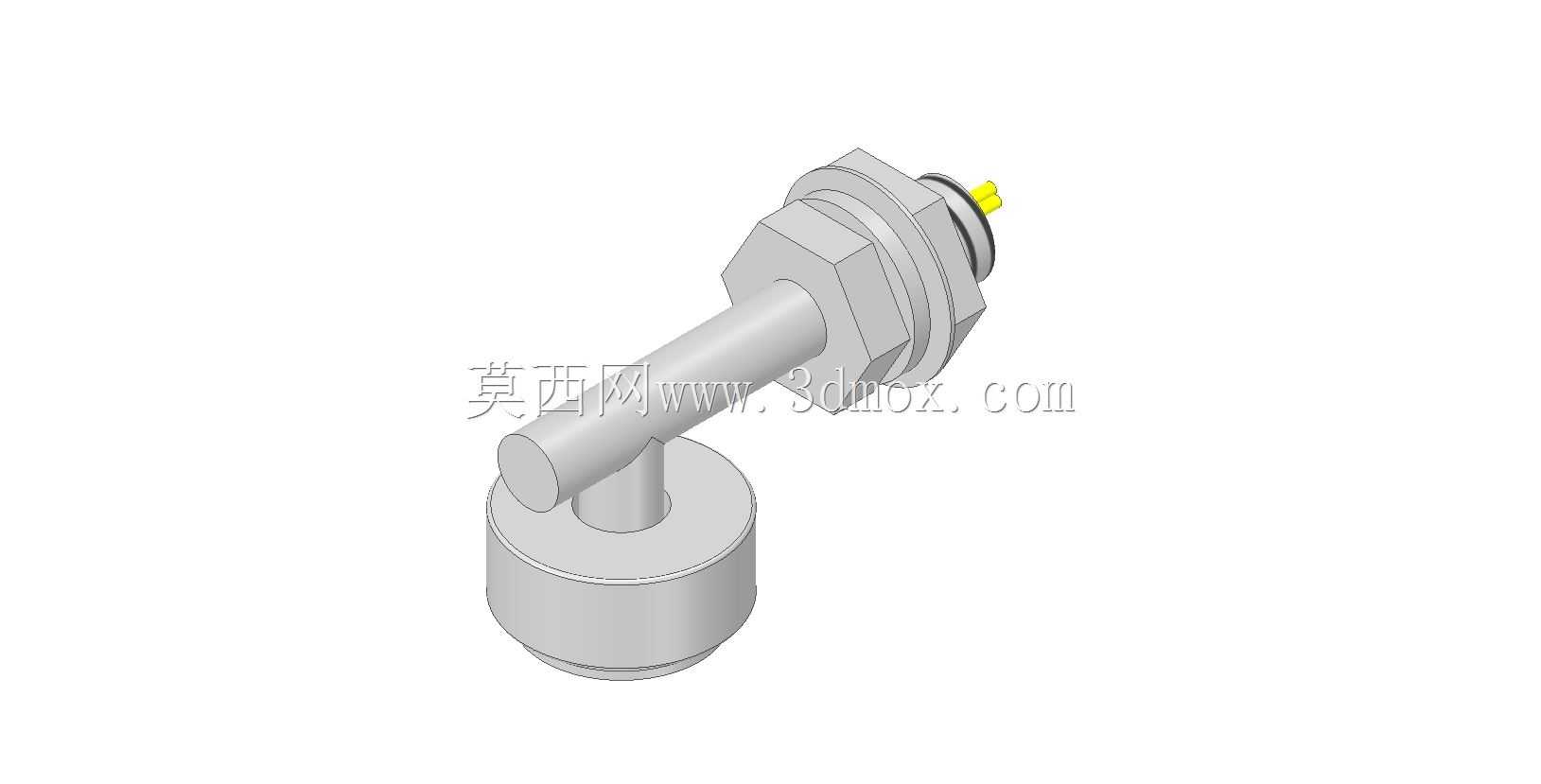

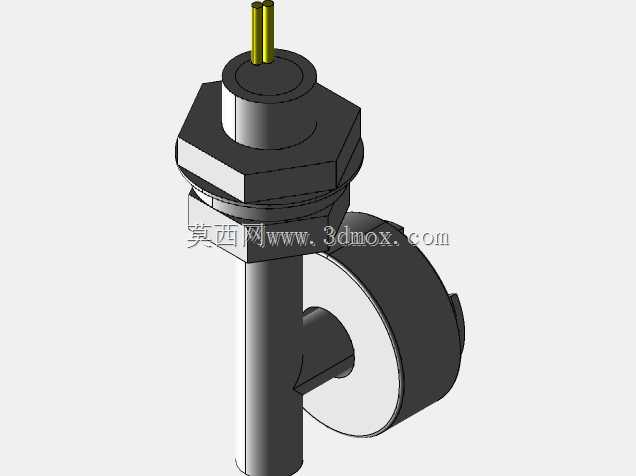

　　在中小型储液罐、净水设备、小型液压站的液位管控场景里，这类侧装浮球式液位开关是应用频次极高的检测元件，不同于投入式静压液位计的长杆结构，它不需要从罐体顶部垂直吊装，直接在罐体侧壁预留的安装孔位完成固定，对于内部空间局促、顶部预留操作空间不足的储液容器来说，这种安装方式能大幅降低现场施工的操作难度。从结构设计逻辑来看，这款液位开关采用L型弯折的导杆结构，浮球套置在垂直向下的导杆段上，导杆内部封装干簧管触发元件，当罐内液位上升到触发阈值时，浮球随液位抬升，内置磁环到达干簧管动作位置，开关触点完成通断切换，输出液位到位信号；液位下降到复位阈值时，浮球随液位下落，磁环离开触发区间，触点复位，整个动作过程没有额外的机械传动损耗，

　　浮球与导杆之间仅保留极小的滑动间隙，避免长期使用后杂质卡滞导致的动作失效。安装边界上，这款产品采用外螺纹加锁紧螺母的侧装固定结构，螺纹段适配常规的罐体侧壁开孔尺寸，安装时只需要在罐体预设液位高度位置开出对应直径的安装孔，将开关的检测端从罐体外侧穿入罐内，在罐内侧套上密封垫圈后旋紧锁紧螺母即可完成固定，不需要在罐内做额外的支撑结构，安装完成后，浮球的摆动范围被限制在导杆的垂直段周边，不会因为罐内液体的小幅波动产生误触发，导杆水平段的长度经过精准核算，既保证浮球抬升和下落的行程足够覆盖开关的触发死区，也不会因为导杆过长导致浮球触碰罐壁或者罐内其他构件。从实际使用的工况适配性来看，这款开关属于无源触点输出的双线式元件，

　　不需要额外的供电模块给检测单元供电，直接串入设备的控制回路就能完成信号传输，接线端设置在罐体外侧的接头位置，做了密封防护处理，避免液体溅落或者凝露导致的接线短路，浮球采用圆柱形结构，相比球形浮球，它在液体波动时的摆动幅度更小，触发位置的重复精度更高，对于需要精准控制上下限液位的小型设备来说，这种结构能有效减少液位波动带来的误信号，比如在小型商用净水机的水箱里，它可以用来控制进水阀的启停，当水箱液位下降到低位时，开关触发打开进水阀补水，液位上升到高位时，开关触发关闭进水阀停止补水，整个控制过程不需要复杂的控制算法，依靠纯机械结构配合磁控元件就能完成，长期使用的稳定性远高于光电式液位检测元件，

　　不会因为液体表面的水垢附着或者透光率变化出现检测失效。在结构建模的过程中，需要重点关注几个配合尺寸的公差控制：首先是浮球内孔与导杆的配合间隙，间隙过小会导致浮球滑动卡涩，液位变化时不能及时跟随动作，间隙过大则会导致浮球倾斜角度过大，内置磁环与干簧管的相对位置偏移，出现触发阈值漂移；其次是安装螺纹的有效长度，需要适配不同壁厚的罐体安装需求，锁紧螺母与罐体接触面的密封槽尺寸要匹配标准密封圈的压缩量，保证安装后不会出现液体渗漏；另外导杆弯折处的圆角过渡要做应力释放处理，避免长期受液体冲击或者安装受力时出现弯折断裂，接线端的出线方向做了侧向引出设计，不会和罐体侧壁的其他管线产生干涉，整体结构没有多余的外露零件，外表面做了钝化处理，适配普通水基液体、低浓度液压油等常规介质的使用场景，不会因为长期接触介质出现表面锈蚀污染液体的情况。
