浮球式液位检测双线开关结构设计

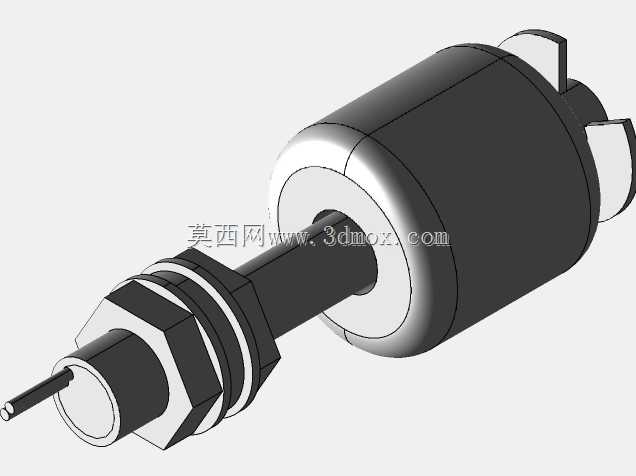

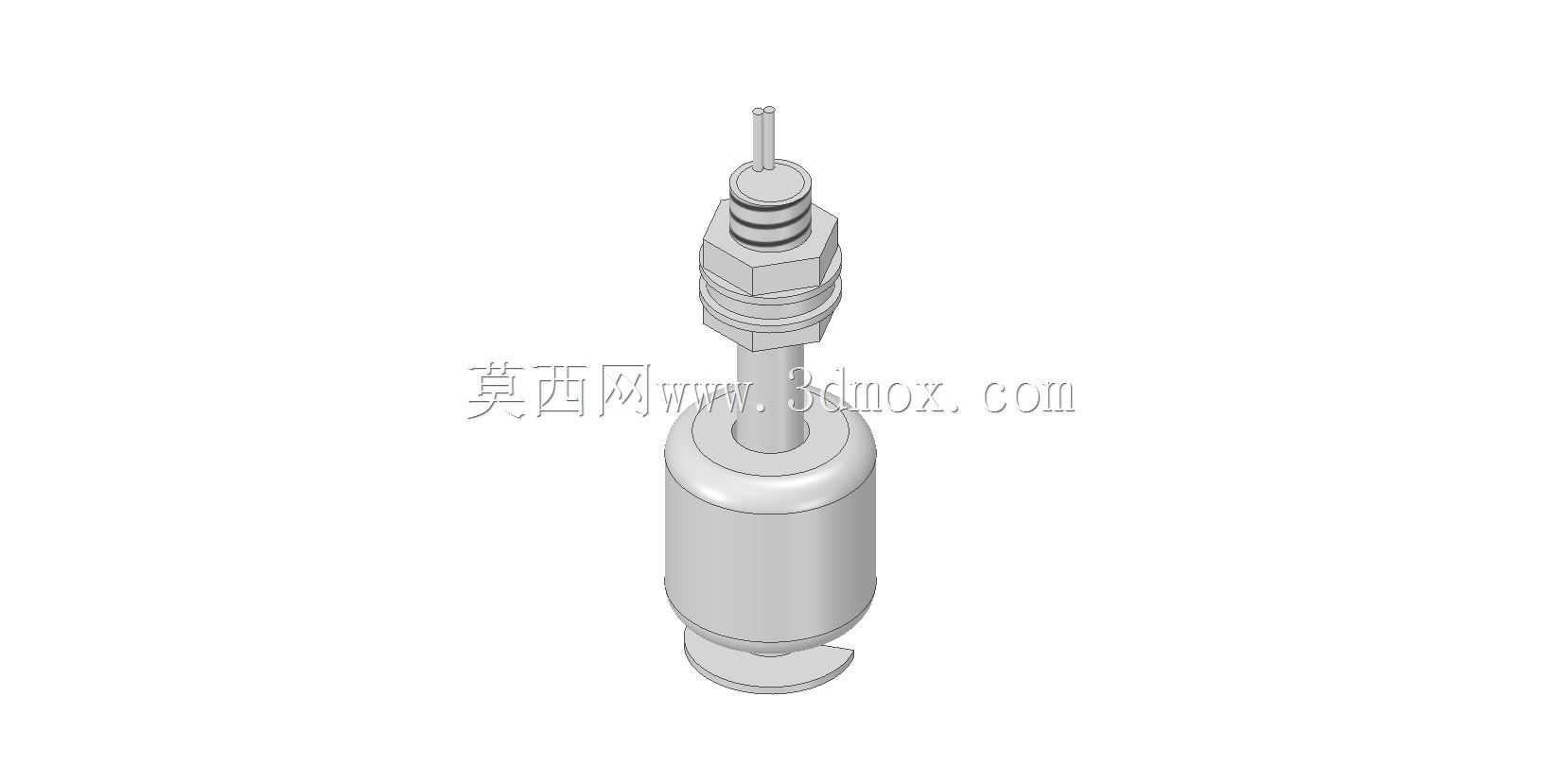

　　这款浮球式液位检测开关，核心采用双线通断输出逻辑，在小型储液设备、家用净水装置、小型工业循环水箱、园艺灌溉储水单元等场景中应用广泛，主要承担液位阈值触发的功能，当液位到达设定安装高度时，内部磁控结构动作实现线路通断切换，无需额外供电转换模块即可直接接入低压控制回路，适配多数小型工控板、家用设备控制板的信号输入要求。从结构设计逻辑来看，整体采用立式穿装布局，上部设置外螺纹安装段配合六角锁紧螺母，可直接在储液容器的顶部或侧壁预留安装孔位完成固定，安装时可通过调整螺母在螺纹段的锁紧位置，灵活适配不同壁厚的容器壁面，无需额外定制安装转接件，降低现场安装的适配成本。上部出线端采用阶梯式密封结构，多道环形密封筋配合锁紧压盖，

　　可在安装后挤压密封件填充安装间隙，避免储液腔内的液体沿安装缝隙渗漏到外部接线区域，适配多数常温水基液体的接触使用场景。下部浮球腔体采用圆柱形流线造型，底部设置弧形导流切口，当液位升降时浮球可沿中心导杆顺畅滑动，不会因为液体表面张力、少量杂质卡滞出现动作失效的问题，浮球与导杆的配合间隙经过合理设计，既保证滑动过程无卡涩，又能避免间隙过大导致浮球倾斜影响内部磁体的触发精度。内部磁控元件封装在导杆的密封腔体内，与外部液体完全隔绝，不存在液体接触腐蚀电气元件的风险，双线出线直接从上部密封段引出，无需额外接线端子转接，减少线路连接的故障点。从安装边界来看，上部螺纹段的长度覆盖常规薄壁塑料容器、薄金属板材容器的壁厚范围，

　　六角锁紧螺母的对边尺寸适配常规扳手的操作空间，安装时无需特殊工装即可完成锁紧固定；浮球的外径尺寸经过优化，在狭小的储液腔内部也不会与腔体内壁、其他内置部件发生运动干涉，整体安装后占用的储液腔内部空间较小，不会对容器内的液体流动、其他部件的布局造成过多影响。在实际选型应用中，这类浮球开关常被用作高低液位报警、补水阀通断控制、液位超限保护的触发元件，相比光电式、电容式液位检测元件，其结构简单、抗干扰能力强，在存在少量水垢、杂质的液体环境中也能稳定工作，不会因为液体附着在检测面出现误触发的问题。设计过程中针对浮球的浮力配比做了反复验证，保证浮球在密度接近水基液体的介质中也能获得足够的浮力推动内部磁体动作，同时浮球的重量控制在合理范围，

　　液位下降时可依靠自身重力顺畅回落，不会因为浮球卡滞在高位导致液位过低时无法触发信号。整体外部结构采用圆角过渡处理，没有尖锐的棱角，安装过程中不会划伤操作人员，也不会在安装时刮损容器的密封件；所有与液体接触的部件均采用耐水腐蚀的材质，可长期在常温液体环境中工作，不会出现材质锈蚀污染液体的问题。在三维建模过程中，各部件的配合公差按照常规注塑件、机加工件的通用公差设定，螺纹段采用标准公制螺纹参数，可直接对接标准紧固件，建模时还原了密封槽、锁紧结构、浮球导流切口等细节，可直接用于安装干涉校验、3D打印样件验证、设备装配模拟等场景，帮助设计人员在整机设计阶段提前确认安装空间、动作行程是否符合整机设计要求，减少后期样机试制阶段的结构修改成本。
