特洛伊卡有源蜂鸣器电子模块结构设计

　　在嵌入式开发与小型电子设备的声响提示场景中，这类插接式蜂鸣器模块是极为常用的声响输出器件，常被集成在开源硬件开发套件、小型工控提示单元、教学实验平台中，用于实现故障报警、操作反馈、状态提示等声响输出功能。不同于直插式的裸蜂鸣器元件，该模块将蜂鸣器本体、驱动电路、标准插接引脚整合在一块小型印制电路板上，用户无需额外搭建驱动外围电路，直接通过标准排针接口对接主控板的IO引脚即可完成功能部署，大幅降低了电子开发阶段的硬件调试工作量。

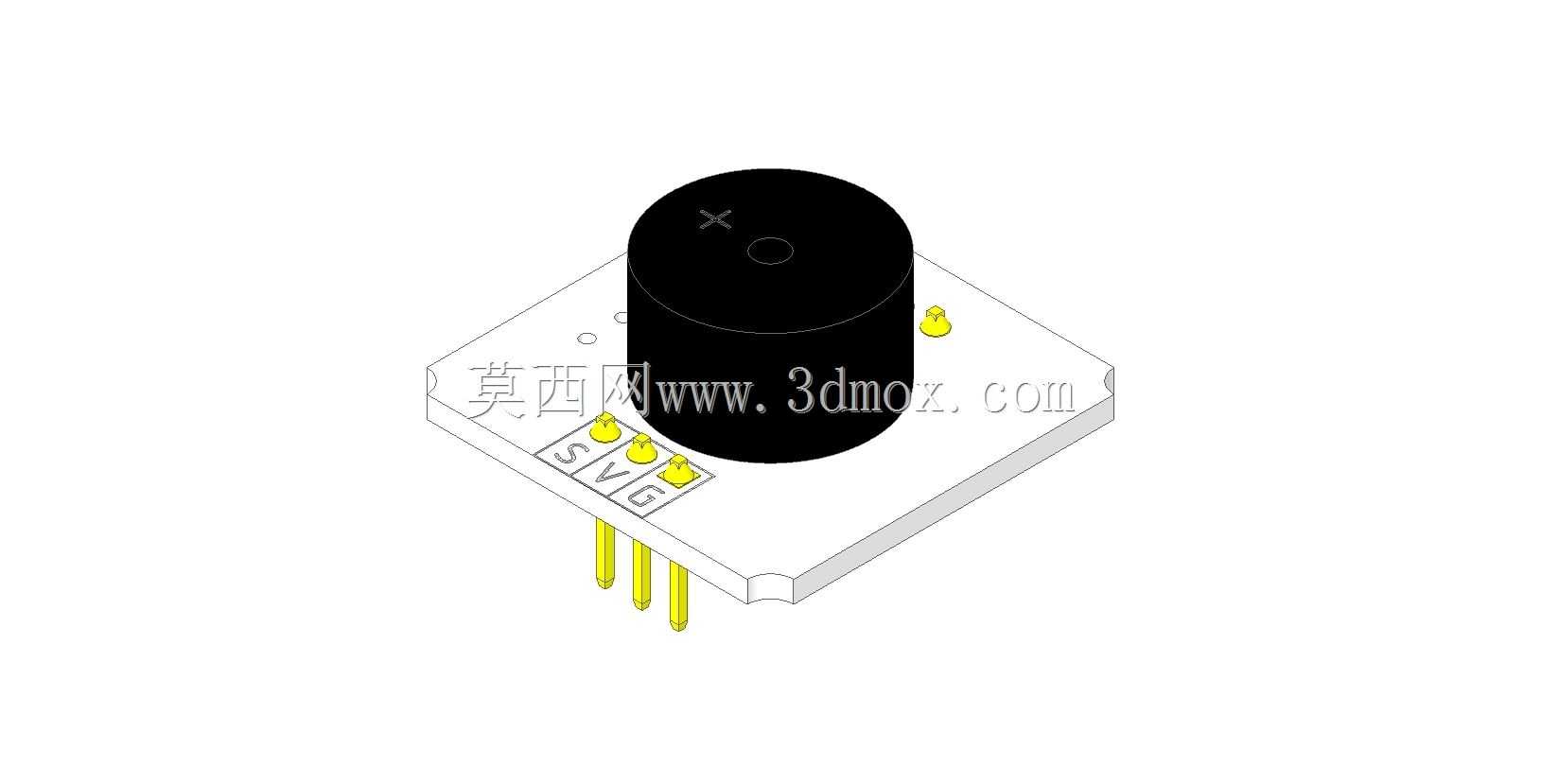

　　从结构设计角度来看，该模块采用了分层堆叠的布局思路，圆柱形的蜂鸣器本体垂直安装在方形PCB基板的中心区域，蜂鸣器的发声面朝上布置，避免被基板遮挡出声路径，保障声响传播的效率。PCB基板的边缘预留了三个直插排针引脚，分别对应信号输入、电源供电、接地三个功能定义，引脚采用标准2.54mm间距设计，既可以直接插在面包板上进行原型验证，也可以通过配套的杜邦线连接到主控板的对应接口，适配绝大多数开源硬件平台的接口规范。基板上除了蜂鸣器与排针之外，还预留了两个小型固定孔位，可通过M2规格的螺丝将模块固定在设备壳体内部的安装柱上，避免设备运行过程中出现引脚松动、模块移位的问题，适配长期稳定运行的工业类小型设备的安装需求。

　　在实际选型应用中，这类模块的安装边界需要重点关注，蜂鸣器本体的圆柱直径与高度决定了模块在设备内部需要预留的垂直安装空间，PCB基板的方形外轮廓则决定了水平方向的安装占位，设计安装腔室时需要在蜂鸣器发声面的对应位置预留出声开孔，开孔区域不要覆盖金属或厚塑料遮挡件，避免声响被过度衰减。引脚的伸出长度需要匹配对接插座的深度，若采用板对板直插的安装方式，需要计算排针露出PCB背面的长度与对接母座的插合深度，避免出现插合不到位或者引脚顶到对面电路板的问题。模块的供电引脚需要对应主控系统的供电电压等级，避免过压烧毁蜂鸣器内部的驱动电路，信号引脚则直接连接主控的数字IO口，主控输出高低电平信号即可控制蜂鸣器的启停，输出PWM信号还可以实现不同频率的声响输出，满足不同场景的提示音差异化需求。

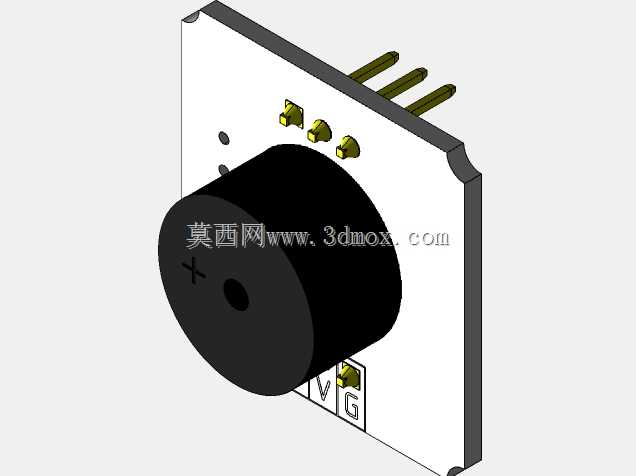

　　从设计细节来看，PCB基板上的丝印清晰标注了三个引脚的功能定义，分别用S、V、G对应信号、电源、接地，避免用户接线时出现引脚接反的问题，蜂鸣器本体与PCB之间采用波峰焊工艺固定，焊点饱满均匀，保障电气连接的可靠性，蜂鸣器侧面与PCB边缘预留了足够的安全间隙，避免组装过程中磕碰损坏蜂鸣器的外壳。这类模块常被应用在小型智能设备的操作提示场景中，比如智能门禁的按键反馈、小型传感器节点的故障报警、教学实验平台的状态提示，凭借标准化的接口与集成化的设计，不需要用户额外处理驱动电路的布线与元件选型，只需要预留对应的安装空间与接口即可快速完成功能集成，大幅缩短硬件开发的周期。在进行三维结构建模时，需要准确还原蜂鸣器的圆柱外形、PCB的板厚、排针的直径与伸出长度、固定孔的位置与孔径，确保模型导入装配体后可以直接进行干涉检查，验证安装空间是否满足要求，避免实际打样组装时出现结构干涉、无法装配的问题。
