基于ESP866的Troyka无线通讯模块结构设计

　　在嵌入式开发、小型物联网终端搭建、教学实验平台搭建这类场景里，这类集成化无线通讯模块的使用频率一直很高，很多开发者在做原型验证的时候，不需要从零开始搭建ESP8266的最小系统，直接用这类集成模块就能快速完成无线通讯功能的接入，省去了射频部分布线、外围器件选型焊接的大量工作。从结构设计来看，这个模块采用了标准的Troyka接口适配形式，整体板型做了圆角处理，边缘没有尖锐的毛刺结构，板载的排针引脚采用统一间距设计，能够直接适配面包板、专用扩展基座以及配套的Troyka系列传感器扩展板，不需要额外做转接板的设计，在快速原型搭建的时候能大幅减少结构适配的工作量。

　　模块上的引脚排布严格遵循信号、电源、接地分区排布的设计逻辑，最外侧的引脚统一布置电源与接地引脚，中间区域布置UART通讯的收发引脚以及功能控制引脚，这种排布方式一方面能减少电源走线对高频射频信号的干扰，另一方面也能避免用户接线的时候把电源信号接到通讯引脚上造成芯片烧毁，在实际接线的时候，哪怕是新手用户，只要按照引脚丝印的标识接线，就能快速完成硬件连接，不容易出现接线错误。板载的ESP8266芯片做了金属屏蔽罩封装，屏蔽罩直接焊接在主板的接地焊盘上，能够有效隔绝外界电磁信号对射频电路的干扰，同时也能减少模块自身的射频信号对外围其他敏感电路造成影响，在多模块密集布置的场景下，这种屏蔽设计能大幅提升通讯的稳定性。

　　外围电路的器件排布做了充分的空间优化，电源稳压芯片布置在板边靠近电源输入引脚的位置，输入输出的滤波电容紧贴稳压芯片的引脚布置，能最大程度减少电源回路的纹波，给射频芯片提供稳定的供电；状态指示灯布置在板边的醒目位置，用户在调试的时候不需要额外外接指示灯，就能直观看到模块的电源状态、数据传输状态，快速判断模块的工作情况。模块的安装边界做了统一的尺寸规划，整体长宽尺寸适配标准的2.54mm间距排针的安装位，排针伸出板底的长度统一为标准长度，既能够保证插入面包板的时候有足够的接触深度，也不会因为引脚过长造成焊接或者安装的时候和底部结构发生干涉。板上预留的两个安装定位孔，位置对称布置，孔径适配常用的M2螺丝，用户如果需要把模块固定在壳体或者设备内部的安装柱上，不需要额外打孔，直接用标准螺丝就能完成固定，安装孔周围做了露铜接地处理，固定的时候如果配合金属铜柱，还能进一步提升模块的屏蔽性能。

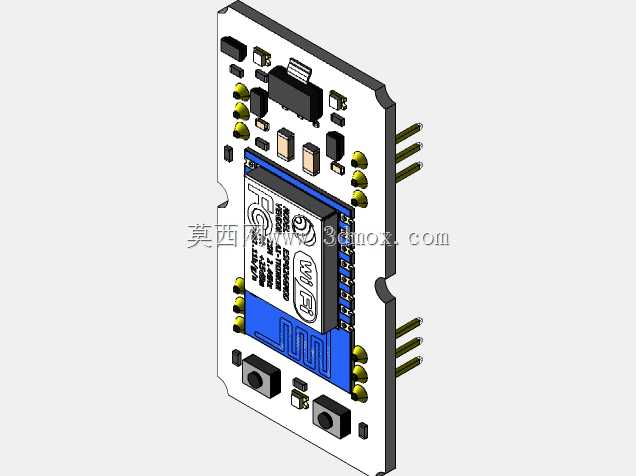

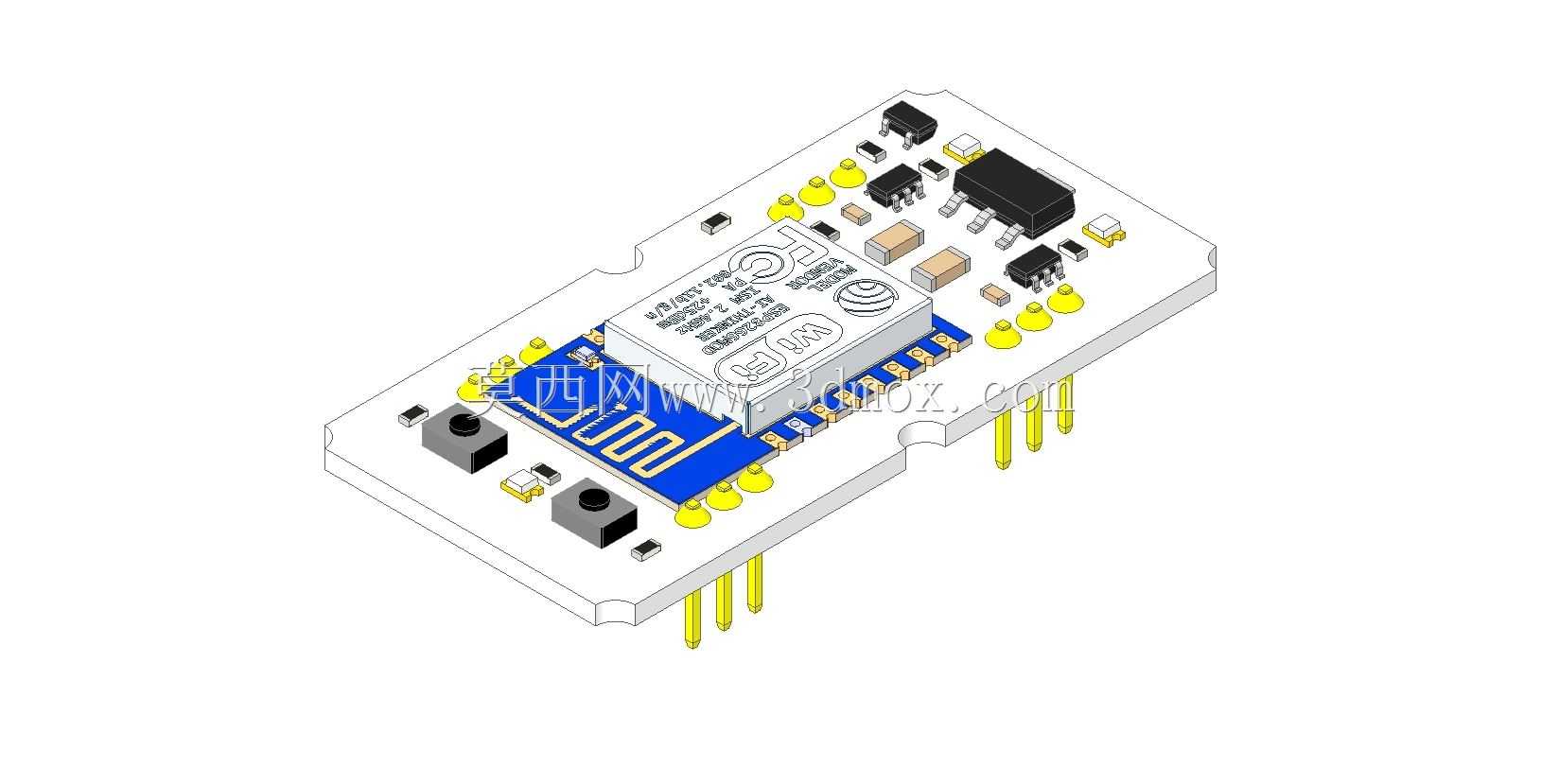

　　从实际使用的角度来说，这个模块的UART接口设计兼容常用的3.3VTTL电平，能够直接和绝大多数单片机、嵌入式开发板的串口引脚连接，不需要额外做电平转换电路，在做设备改造、小型物联网节点开发的时候，只需要把模块的串口和主控设备的串口交叉连接，接上电源和地，就能通过AT指令或者官方的固件库快速实现Wi-Fi连接、数据透传、远程控制这类功能。模块的整体厚度控制得比较薄，最高的器件就是屏蔽罩和排针部分，在紧凑的设备壳体内部安装的时候，不需要预留过多的高度空间，哪怕是薄型的手持设备、小型传感器节点外壳，也能轻松容纳。在做三维结构设计的时候，这个模型完整还原了板上所有器件的外形尺寸、位置关系，包括屏蔽罩的凹凸结构、排针的每一根引脚位置、电容电阻的外形、接口座的结构，在做整体设备的装配干涉检查的时候，能够直接导入这个模型进行装配验证，不需要自己重新测绘建模，能大幅缩短结构设计的周期。很多工程师在做教学实验箱、物联网实训台的设计时，这类标准化模块的模型能够直接复用在整体装配体里，提前验证模块和安装槽、接线空间、周边器件的间隙，避免生产组装的时候出现干涉问题。另外，模块的板边丝印标识的位置也在模型里做了还原，在做面板开孔、标识对位的时候，也能参考模型的位置来设计外壳的开窗位置，让最终产品的丝印和模块的状态指示灯位置精准对应，提升产品的装配精度。
