适配UNO盾板的特洛伊卡槽屏蔽扩展结构

　　在嵌入式开发与小型传感测控系统搭建场景中，这类适配UNO规格盾板的卡槽屏蔽结构，是多模块堆叠式电子系统里解决信号串扰、实现功能模块快速插拔的核心配套结构件。日常做原型验证、小型测控装置集成时，经常会遇到多个功能模块叠装后信号互相干扰、模块拆装繁琐的问题，这个结构的设计初衷就是针对性解决这类工程痛点，从结构层面兼顾屏蔽效能与安装便利性。

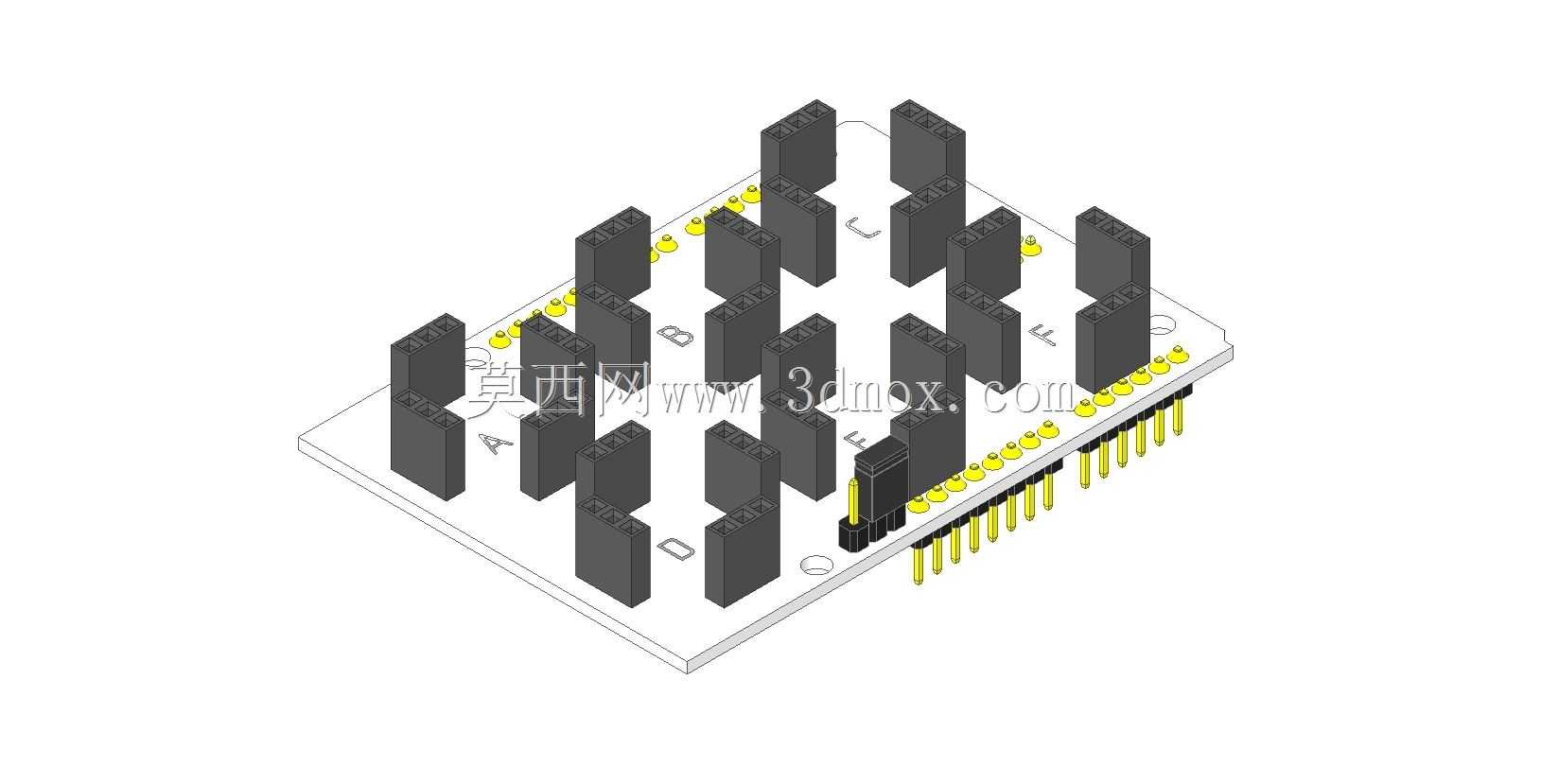

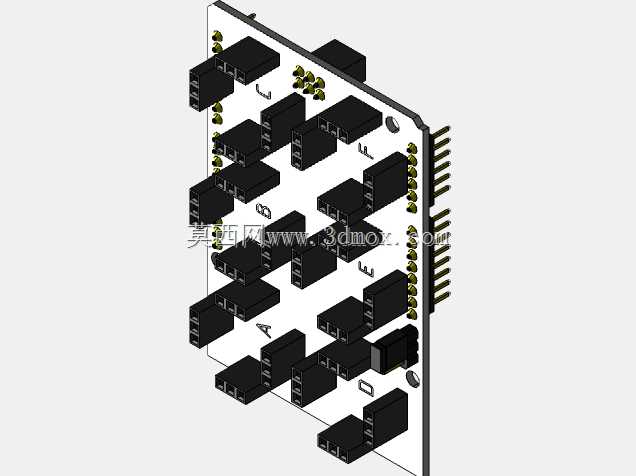

　　从实际功能来看，该结构首先承担多模块的物理承载与电气连接基座作用，板体上排布的多组黑色插槽对应不同功能通道的信号、电源、接地引脚，完全遵循通用嵌入式扩展板的引脚定义逻辑，每个插槽的针脚间距、插拔深度都做了公差适配，确保插入的功能模块不会出现针脚偏移、接触不良的问题。板体边缘伸出的排针是与主控板连接的接口，排针的排布完全匹配UNO盾板的标准安装孔位与引脚间距，不需要额外做转接处理，直接对准主控板的排母压合即可完成安装，安装后板体与主控板表面的预留间隙控制在合理范围，既不会因为间隙过小挤压主控板上的贴片元件，也不会因为间隙过大导致整体堆叠高度过高，影响后续外壳装配。

　　设计思路上，结构优先考虑了电磁屏蔽的实际需求，插槽之间的排布间距经过反复调整，相邻插槽的信号走线在板体内做了分层隔离，每个插槽的接地引脚都做了独立的覆铜连接，配合金属化的安装过孔，能够将模块工作时产生的电磁辐射引导至接地层，避免不同通道的传感信号、控制信号出现串扰，尤其是在接入高精度模拟传感模块时，这种屏蔽设计能有效降低背景噪声，提升采样数据的稳定性。其次是模块化快装的需求，所有插槽的插拔阻力都做了一致性调校，单个模块的插拔力控制在适合手工操作的范围，不需要借助工具就能完成模块更换，同时插槽两侧做了微小的导向倒角，插入时能自动修正微小的位置偏差，避免针脚被顶弯。

　　从安装边界来看，整个结构的外轮廓尺寸完全遵循UNO盾板的形状系数，长宽尺寸与标准UNO扩展板一致，安装孔位的位置、孔径都匹配通用的M3铜柱固定规格，不管是直接叠装在主控板上，还是通过铜柱架高安装，都不会超出主控板的外轮廓范围，不会和侧边的USB接口、电源接口产生干涉。板体上的黄色定位标记对应每个插槽的引脚序号，安装模块时可以通过标记快速确认引脚方向，避免反插损坏模块。排针的伸出长度经过核算，压合到主控板后排针顶端与主控板排母的接触长度满足电气连接的可靠性要求，不会出现虚接，同时露出的长度不会过长导致意外短路。

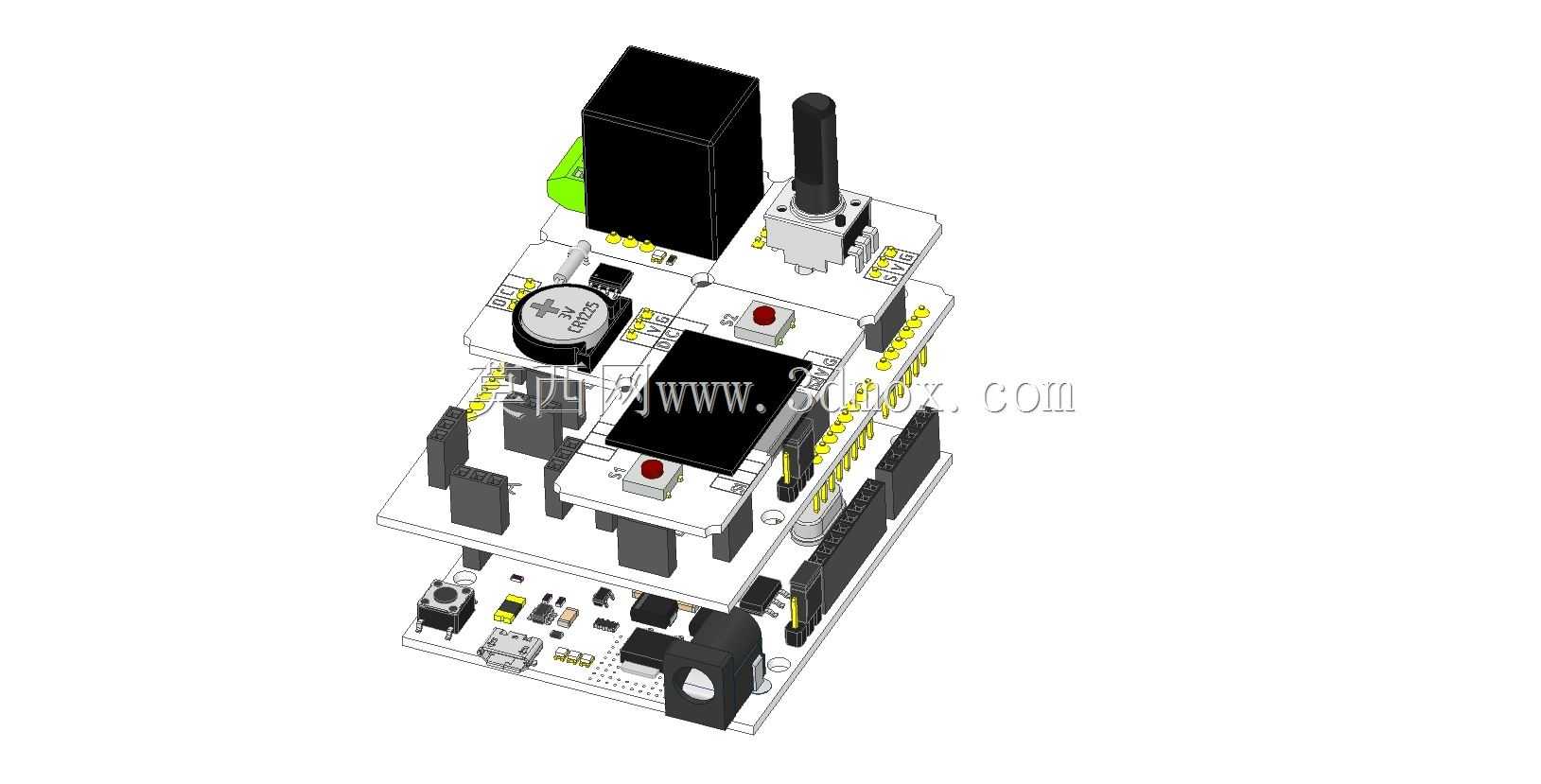

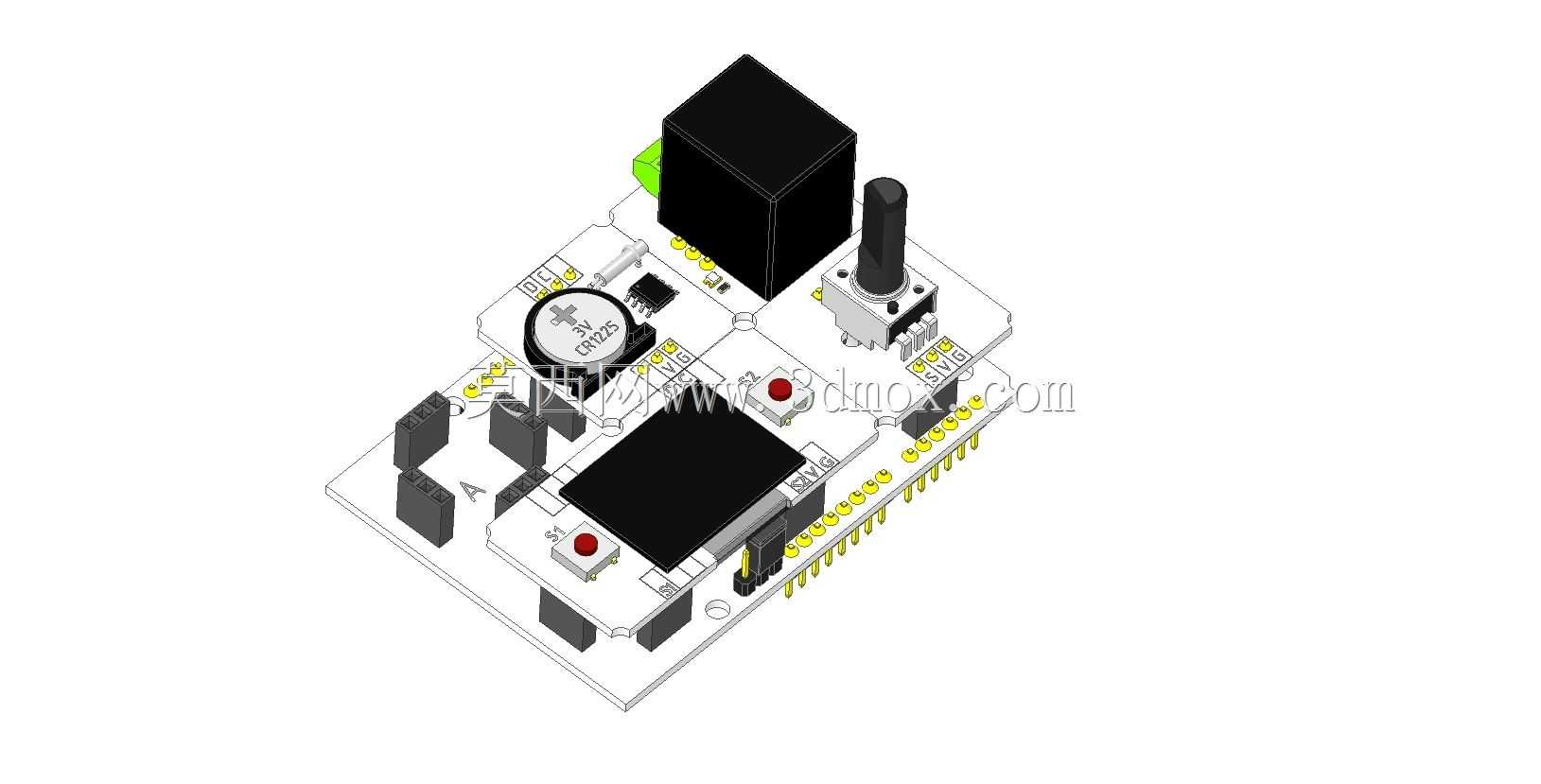

　　在实际项目应用中，这类结构常被用在多传感数据采集节点、小型嵌入式控制终端的原型搭建中，比如环境监测装置需要同时接入温湿度、光照、气体浓度多个传感模块时，通过这个卡槽屏蔽结构可以快速完成模块组合，不需要逐个焊接接线，同时屏蔽结构能避免多个传感模块同时工作时的信号干扰，保证采集数据的准确性。结构上的每个插槽都对应独立的信号通道，不同通道之间的电源走线做了宽度适配，大电流供电的插槽走线宽度更宽，避免带载时出现压降过大的问题，信号通道的走线做了等长处理，高速信号传输时不会出现时序偏差。板体边缘的预留空位可以根据实际需求加装固定卡扣或者屏蔽罩盖板，进一步提升整体的抗干扰能力，适配更复杂的工业现场电磁环境。
