适配UNO主板的特洛伊卡扩展盾板结构

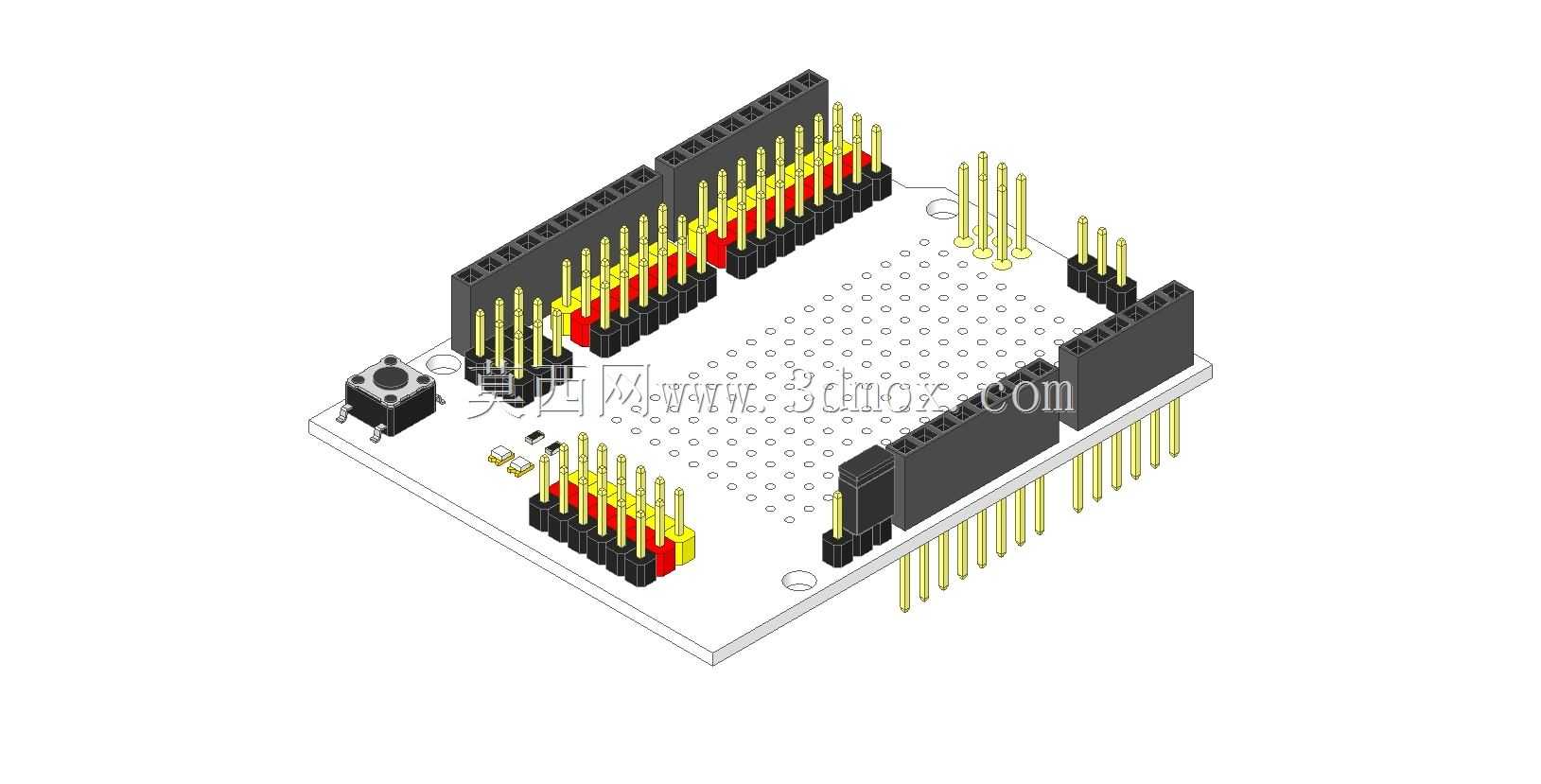

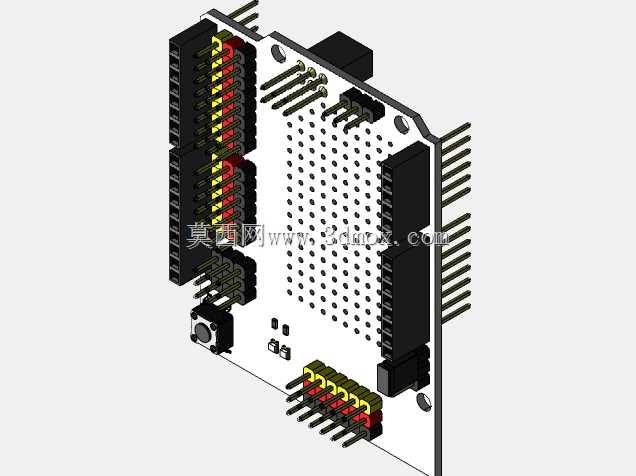

　　在嵌入式开发与开源硬件搭建场景中，这类扩展盾板是连接主控板与各类功能外设的核心转接载体，主要解决主控板原生引脚数量不足、外设接线杂乱、接口定义不统一的实际工程问题，广泛应用于创客原型开发、教学实验平台搭建、小型智能设备功能验证等场景。从结构设计来看，该盾板完全遵循标准UNO盾牌外形系数，板体轮廓与主控板完全匹配，安装孔位与主控板定位孔一一对应，叠装后不会出现外凸或错位的情况，整体叠装高度控制在合理范围内，不会额外占用过多安装空间，适配常规的开源硬件外壳与安装支架。板上的引脚排布严格遵循信号、电源、接地引脚分区排布的设计逻辑，所有排针引脚的定义与Troyka系列模块完全匹配，用户在连接外设模块时无需反复核对引脚定义，

　　直接插接即可完成电气连接，大幅降低接线错误率，也省去了杜邦线反复接线的繁琐步骤。板体四周布置的长排针用于和UNO主控板的对应排座直接插接，实现与主控板的电气连通，排针采用标准2.54mm间距，符合通用电子接插件的尺寸规范，接触可靠性有保障；板上预留的多组扩展排座则用于直接插接各类Troyka功能模块，每个接口都集成了信号、电源、接地引脚，模块插接后即可直接获取供电与信号通路，无需额外接线。板体上还布置了轻触按键作为基础输入部件，可用于功能复位、模式切换等基础操作，按键的安装高度与排针高度匹配，不会出现按键被遮挡或按压受阻的问题。板体表面预留了大面积的网格状焊盘区域，用户可根据实际需求自行焊接额外的电子元件，拓展自定义功能，

　　预留区域的焊盘间距同样遵循2.54mm标准间距，兼容常规直插元件的焊接需求。从安装边界来看，该盾板的外轮廓尺寸与标准UNO主控板完全一致，长宽尺寸与主控板重合，叠装后整体厚度由排针高度与板体厚度共同决定，安装时只需对准主控板的排座垂直下压即可完成固定，无需额外的固定螺丝，若需要长期固定使用，也可通过板体四角的安装孔配合铜柱与主控板锁紧，提升连接可靠性。在实际使用过程中，这类扩展盾板可同时连接多类不同功能的Troyka模块，比如传感器模块、执行器模块、通信模块等，所有模块的供电与信号传输都通过盾板的走线完成，不会出现接线缠绕的问题，既提升了原型设备的整洁度，也减少了接线故障的排查难度。设计过程中充分考虑了接插件的机械强度，

　　排针与板体的焊接位置预留了足够的焊盘面积，多次插拔也不会出现焊盘脱落的问题；板上的走线宽度根据不同引脚的载流需求做了区分，电源引脚对应的走线宽度更大，可满足多模块同时供电的载流要求，避免出现走线过热或压降过大的问题。板体边缘做了圆角处理，没有尖锐的边角，在日常拿取与安装过程中不会划伤操作人员，也不会刮伤周边的导线或其他部件。对于结构设计人员来说，在搭建包含该盾板的整体设备结构时，只需按照标准UNO板叠装后的整体尺寸预留安装空间即可，无需单独为盾板设计特殊的固定结构，可大幅缩短结构设计周期；对于硬件开发人员来说，统一的引脚定义与标准化的接口可大幅降低硬件调试的工作量，把更多精力放在功能逻辑开发上，无需在接线与引脚定义核对上耗费过多时间。
