SPI接口SD卡读写读卡器模块结构设计

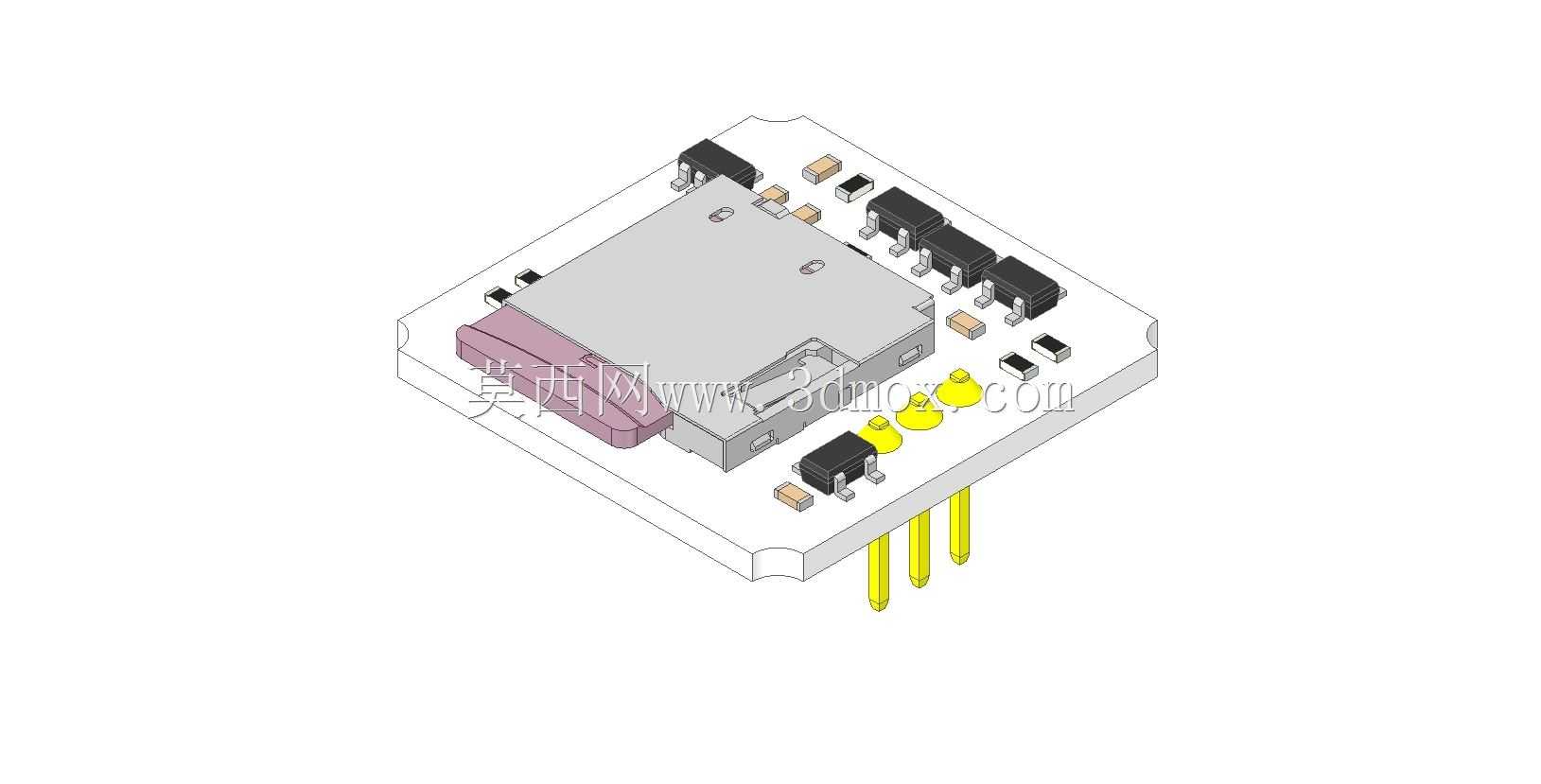

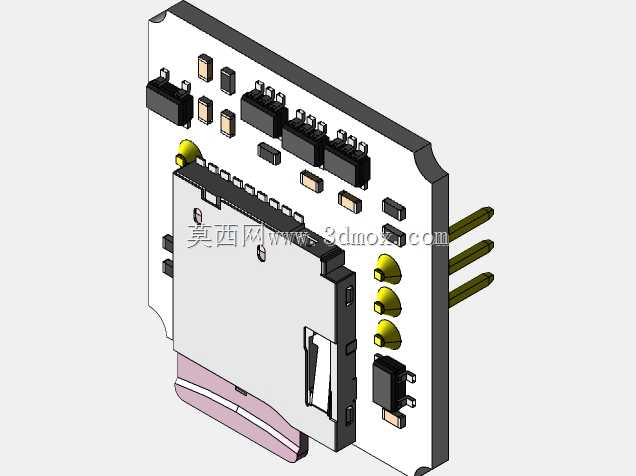

　　在嵌入式开发、小型智能设备的原型验证场景中，SD卡存储扩展是非常常见的外设需求，这款带SPI接口的SD卡读卡器模块，就是针对这类场景设计的标准化外设单元。从结构设计角度看，整个模块采用双层布局思路，上层核心区域为SD卡卡槽结构，卡槽选用带自弹式锁定的标准结构，适配常规尺寸的SD卡，插拔行程控制在合理范围，既保证卡插入后的定位精度，也避免插拔过程中对周边贴片元件造成剐蹭。卡槽周边的贴片元件按照信号流向排布，靠近插针侧的区域布置电平匹配相关的阻容元件与接口芯片，缩短信号传输路径，减少SPI通信过程中的信号干扰，元件排布预留了足够的焊接间隙，无论是回流焊批量生产还是手工焊接调试，都能避免连锡、元件干涉的问题。

　　模块的引出引脚采用直插排针设计，排针伸出PCB板的长度经过核算，既可以直接插在标准面包板上做原型调试，也可以通过排母连接到定制载板上，排针的引脚间距严格遵循2.54mm标准间距，兼容通用的杜邦线连接方式，适配不同阶段的开发需求。PCB板的外形做了圆角处理，四个边角的圆弧半径统一，避免尖锐边角在装配过程中划伤操作人员或者损坏其他线路，板边预留的安装孔位可以配合铜柱将模块固定在设备壳体内部，安装孔的位置避开了板上的走线层，不会因为固定螺丝的挤压造成线路短路。从实际使用场景来看，这类模块常被用在数据采集终端、小型物联网节点、开源硬件开发项目中，作为本地存储扩展单元，记录传感器采集的时序数据、设备运行日志或者离线运行的配置参数。

　　SPI接口的设计让模块可以适配绝大多数通用MCU的硬件接口，不需要额外的协议转换芯片，硬件连接只需要四根信号线加上电源与地，就能实现稳定的读写操作，相比SDIO接口的读卡器，SPI模式的兼容性更强，对主控的资源占用更少，适合资源有限的小型嵌入式设备使用。结构设计上充分考虑了使用过程中的可靠性，SD卡卡槽的金属外壳做了接地处理，既可以屏蔽外部电磁干扰对卡内数据传输的影响，也能在静电放电场景下提供泄放路径，避免静电损坏卡槽内的SD卡或者模块上的芯片。模块上的状态指示灯布置在靠近板边的位置，插入SD卡或者进行读写操作时，指示灯的状态可以直观被观察到，不需要额外外接指示电路，方便开发调试阶段快速判断模块工作状态。

　　元件选型上全部采用工业级通用贴片元件，物料的通用性强，供应链成熟，批量生产时不需要定制特殊元件，降低生产物料成本，同时所有元件的高度都控制在卡槽顶面高度以下，不会出现元件突出卡槽表面，导致SD卡插入不到位的问题。PCB的走线按照高速信号布线规则处理，SPI的时钟线与数据线做了等长处理，保证高速通信时的信号同步，电源线走线宽度满足最大工作电流的载流要求，避免大电流读写时出现线路压降过大的问题。在安装边界方面，模块整体的长宽尺寸控制在极小的范围内，可以嵌入到空间紧凑的手持设备、小型传感节点内部，不会占用过多的设备内部空间，模块的整体厚度包含排针与卡槽的总高度经过优化，即使是薄型壳体的设备也能顺利容纳。卡槽的插入方向设计在模块的侧边，装配到设备内部时，可以将SD卡插入口对准设备壳体的预留开口，用户不需要拆开设备外壳就能直接插拔SD卡，方便后期导出数据或者更换存储介质。从结构可靠性角度，模块上的较重元件比如SD卡槽、排针都在焊接位置做了加固处理，卡槽的固定焊盘加大尺寸，经过多次插拔也不会出现焊盘脱落的问题，排针的焊盘做了透锡设计，焊接后连接强度更高，能承受反复插拔杜邦线带来的外力。整个模块的结构设计没有多余的冗余结构，所有的布局都围绕功能实现、装配便捷、使用可靠三个核心目标展开，既满足实验室原型开发阶段的快速调试需求，也能直接用到小批量量产的嵌入式设备中，不需要额外做结构修改，适配不同开发阶段的使用需求。
