特洛伊卡四位七段数码显示模块结构设计

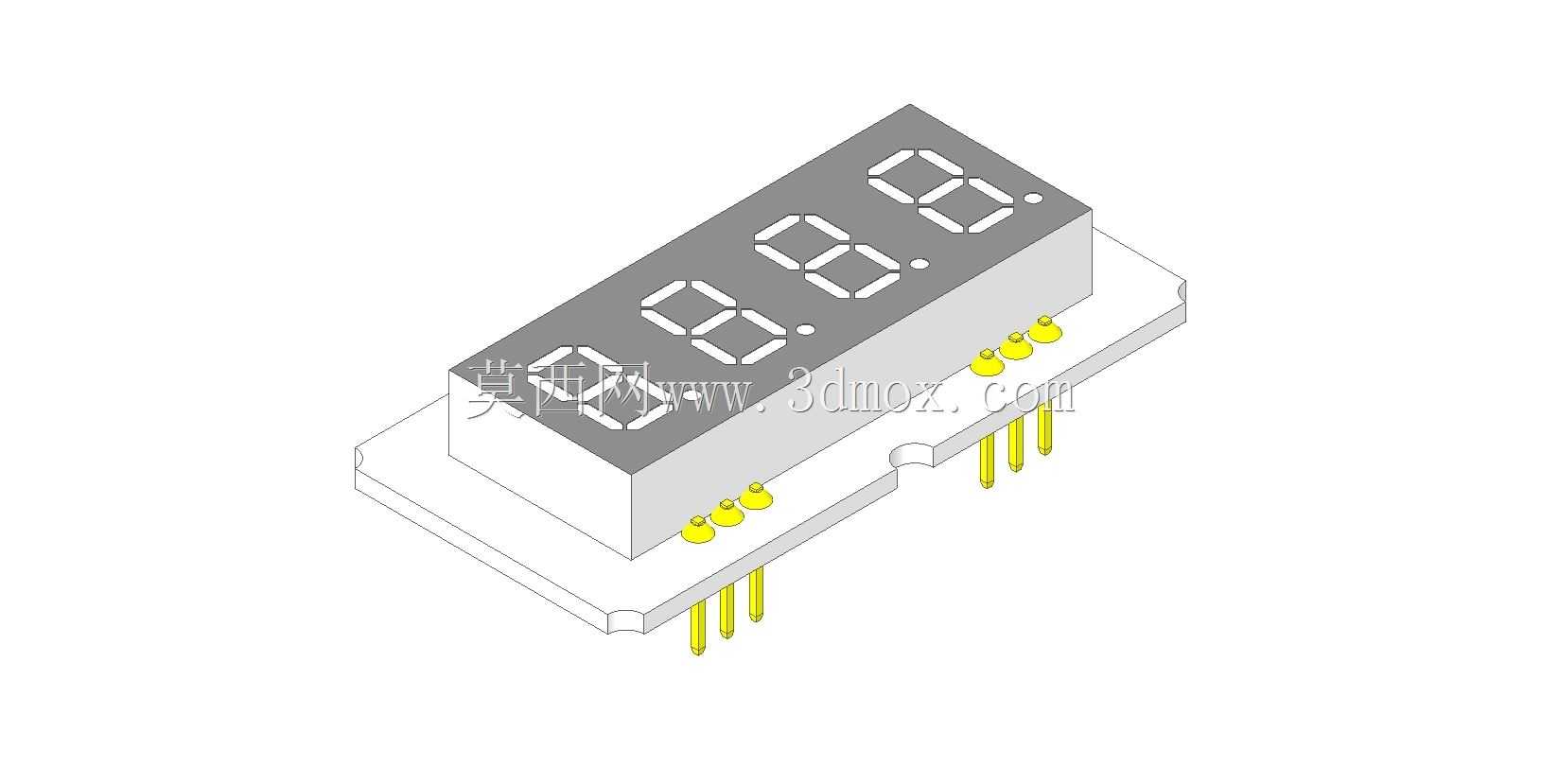

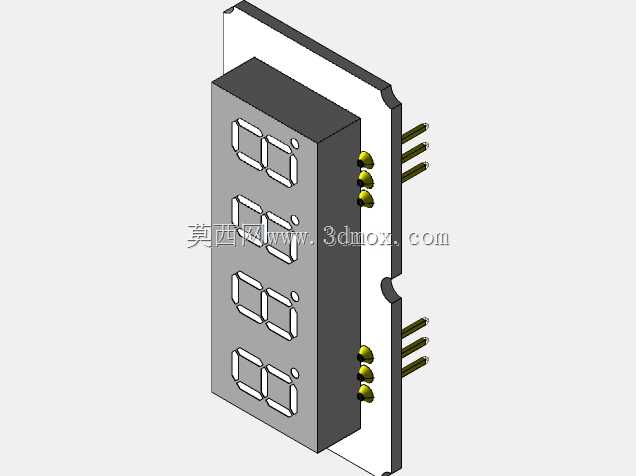

　　在嵌入式开发、小型实验装置、教学实训台的状态显示环节，这类四位七段显示模块是出镜率极高的人机交互部件，很多做小型测控装置的工程师在选型时，都会优先考虑这类集成度高、接口简洁的显示单元，不用额外搭建段码驱动的外围电路，能大幅缩短硬件开发的周期。从结构设计层面看，这个模块采用了双层叠装的布局思路，上层是四位一体的七段数码管塑封主体，灰色的遮光面罩直接和数码管的环氧树脂封装层做了贴合设计，能减少环境杂光对显示效果的干扰，避免户外或者强光车间环境下出现数码段辨识度下降的问题，每个数码位右下角预留了小数点显示段，可满足数值精度显示、状态点位指示的拓展需求。下层是承载驱动电路与接插引脚的PCB基板，基板边缘做了半圆定位缺口，

　　在批量组装时可以和外壳上的定位柱快速配合，不用额外做治具定位就能保证安装对位精度，基板两侧伸出的直插式引脚采用了标准2.54mm排距设计，既能直接插装在面包板上做原型验证，也能通过排座焊接在定制主控板上，适配不同阶段的开发需求。引脚旁设置的黄色小型贴片元件是限流电阻，在结构布局时特意将这类发热较小的元件布置在靠近引脚的位置，既缩短了布线长度，也避免元件发热对数码管封装层造成长期热老化影响。从安装边界来看，整个模块的横向长度适配四位数码管的常规排布尺寸，纵向厚度控制在较低范围，安装在设备面板上时不会占用过多的内部纵深空间，对于内部空间局促的手持检测设备、小型桌面实验装置十分友好，面板开孔时只需要匹配数码管显示区域的开窗尺寸，

　　基板部分可以完全隐藏在面板内侧，配合双面泡棉胶或者小型塑料卡扣就能完成固定，不需要复杂的紧固件连接。在实际应用场景中，这类模块常被用于温度采集装置的数值显示、小型计数设备的数量反馈、舵机控制装置的角度参数显示，SPI接口的设计让它只需要占用主控芯片少量的IO引脚就能完成数据传输，相比传统并行接口的数码管模块，能省下更多引脚资源用于连接传感器、执行器等其他外设。做三维建模时，数码管的段码轮廓需要严格按照实际发光区域的尺寸绘制，避免建模时出现段码大小不均、位置偏移的问题，否则后续做面板开孔匹配时容易出现显示区域被遮挡的情况；引脚的伸出长度、直径都要和实际接插件的尺寸做匹配，保证模型导入到整体装配体中时，

　　能和排座模型实现精准的装配干涉检查，不会出现引脚过长顶到PCB底层布线、或者过短导致接触不良的装配问题。模块上的所有塑封边缘都做了微小的倒角处理，既避免组装时锋利边缘划伤操作人员手指，也能减少注塑生产时的应力集中问题，降低塑壳开裂的不良率。很多工程师在做装置结构设计时，容易忽略显示模块的视角问题，这个模块的数码管发光面采用了轻微的哑光漫反射处理，相比高光面的数码管，在不同观察角度下都能保持较好的显示一致性，不需要额外在面板上增加遮光檐结构，能简化面板的加工工序。在做装配公差匹配时，数码管主体和下层PCB的连接部分预留了微小的浮动间隙，能抵消焊接时PCB受热变形带来的装配应力，避免长期使用后出现数码管倾斜、引脚脱焊的问题。对于教学实训类设备来说，这类模块的直插式设计也方便学员进行插拔更换，不需要专业的焊接工具就能完成模块替换，降低实训设备的维护成本。
