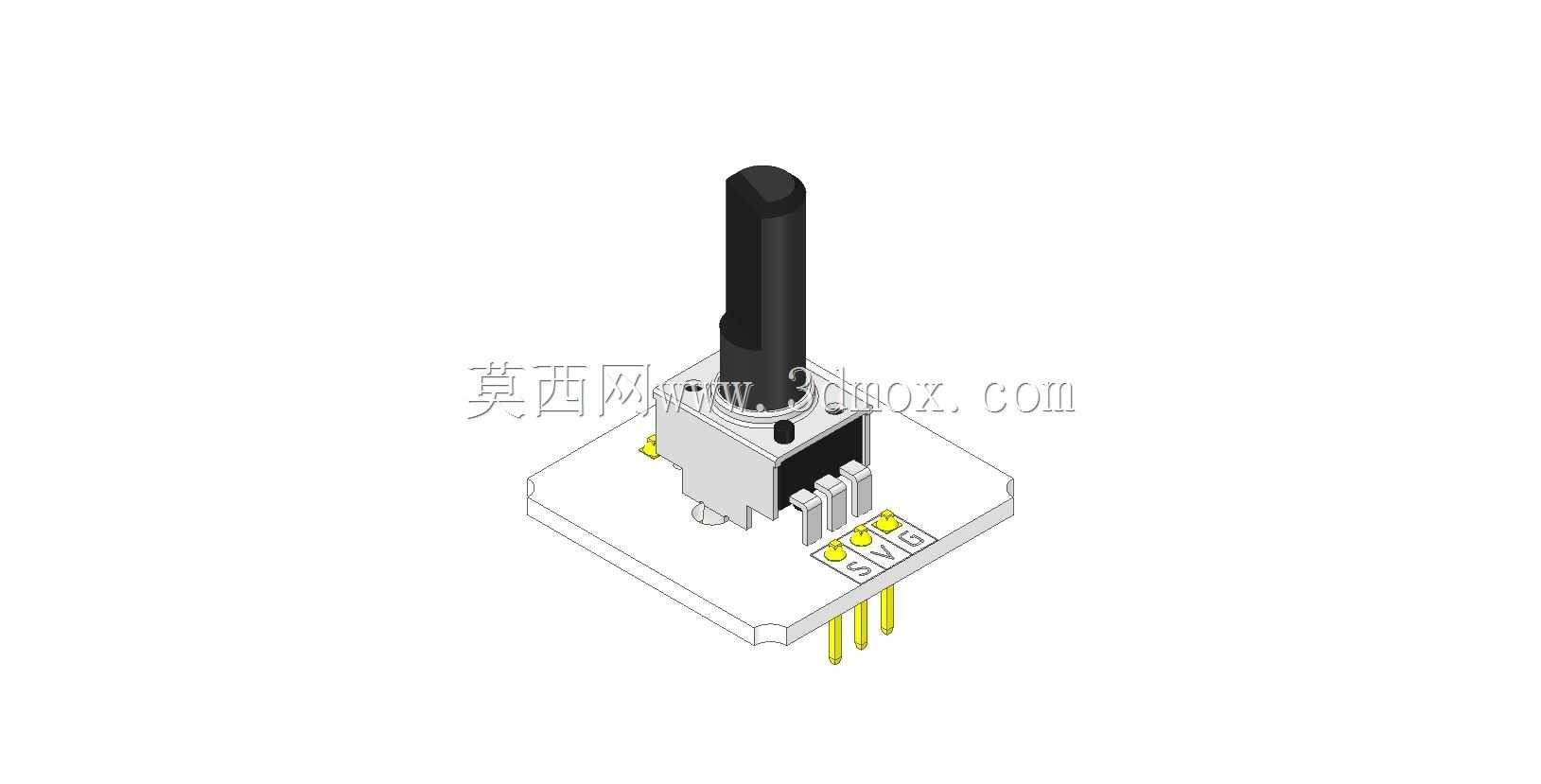

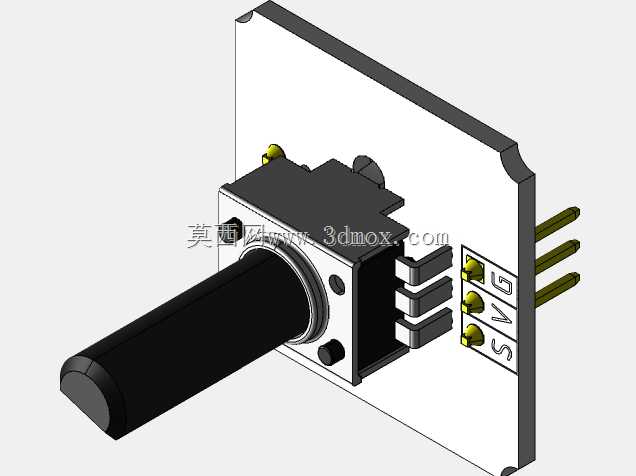

Troyka电位计电子模块三维结构

　　在嵌入式开发、教学实验平台以及小型电子测控装置的搭建过程中，这类集成式电位计模块是极为常用的模拟量输入部件，不同于零散的直插电位器需要自行搭配接线端子、固定结构，该模块将电位器本体、PCB载板、标准排针接口整合为一体化结构，能够直接插接到通用实验面包板或者配套的扩展基座上，大幅减少了前期接线与固定的工作量。从结构设计来看，模块采用方形PCB作为承载基底，电位器本体垂直焊接在PCB板面中心区域，旋转轴向上延伸，预留了足够的旋钮安装空间，轴端的长度适配常见的塑料旋钮安装深度，不会出现旋钮触碰到PCB表面导致旋转卡滞的问题。PCB板边缘引出的三个排针引脚严格遵循信号、电源、接地的排布规则，引脚间距采用标准2.54mm排针间距，

　　能够完美适配市面上绝大多数面包板、杜邦线以及通用扩展接口，不需要额外制作转接线缆。引脚旁的板面印有清晰的丝印标识，分别标注三个引脚的功能定义，装配和接线时可以直接通过丝印确认接线定义，避免接反引脚导致的模块损坏或者采集异常。电位器的旋转阻尼手感均匀，全行程旋转角度符合线性电位器的标准转角范围，旋转过程中没有明显的卡顿或者跳变，能够保证输出电压的线性变化特性，满足模拟量输入的精度要求。在实际应用场景中，这类模块常被用于实验教学中的模拟量采集演示，学生可以通过旋转旋钮改变输出电压值，直观理解ADC采集的原理；也可以集成到小型智能装置中作为参数调节部件，比如调节小车的运行速度、调整LED的发光亮度、设置传感器的触发阈值等，

　　不需要额外设计复杂的调节电路。从安装边界来看，模块整体外形方正，PCB板的边角做了圆角处理，避免尖锐边角划伤操作人员或者划破导线绝缘层，排针的伸出长度经过合理设计，插入面包板后能够保证足够的接触深度，同时不会因为排针过长导致背面露出过多引发短路风险。电位器本体与PCB的焊接位置做了补强设计，反复旋转旋钮时不会出现电位器本体松动、引脚脱焊的问题，能够承受日常实验与调试过程中的频繁操作。模块的整体厚度控制在合理范围内，多个模块并排插接在面包板上时不会出现互相干涉的情况，相邻模块之间预留了足够的操作空间，手指旋转旋钮时不会碰到旁边的其他模块。在结构建模过程中，需要重点还原电位器旋转轴与本体的同轴度，保证装配旋钮后旋转动作的顺畅性，

　　同时准确还原排针的位置与间距，确保模型导出后用于3D打印配套固定件或者扩展结构时，能够实现精准的装配匹配，不会出现孔位错位、安装干涉的问题。PCB表面的丝印标识在建模时也做了对应还原，方便结构评审时快速识别引脚定义，不需要额外对照二维图纸确认接线方向。这类集成模块的设计思路核心是降低电子系统搭建的门槛，将原本需要用户自行完成的元件焊接、端子装配、标识标注等工序在出厂前完成，用户拿到模块后可以直接投入使用，尤其适合快速原型开发、教学实验等场景，能够有效缩短项目的开发周期，减少前期准备环节的工作量。
