适配ArduinoUNO的盾形电源组结构设计

　　在嵌入式开发与小型电子设备原型验证场景中，供电模块的集成度与安装适配性一直是影响原型搭建效率的核心因素之一，这款适配UNO主控板的盾形电源组，正是针对开源硬件开发场景下的板载供电需求设计的扩展功能模块。从实际工程应用角度看，这类电源扩展板主要服务于桌面级原型开发、学生课程设计、小型智能硬件样机调试等场景，能够替代外接杂乱的杜邦线供电方案，直接叠装在主控板上方，为外接传感器、执行器提供稳定的独立供电输出，避免主控板USB接口供电电流不足导致的外设复位、采样精度下降等问题。

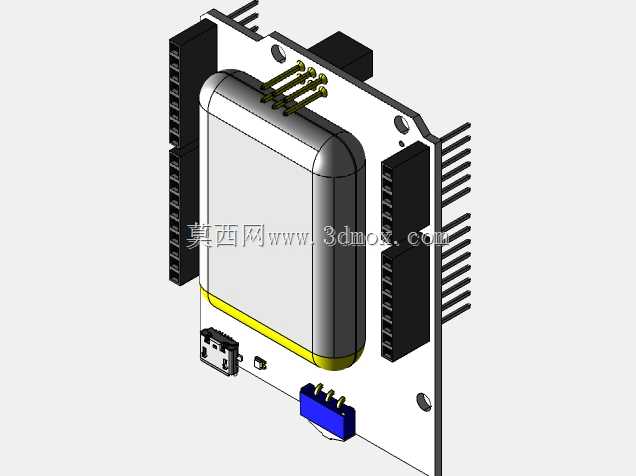

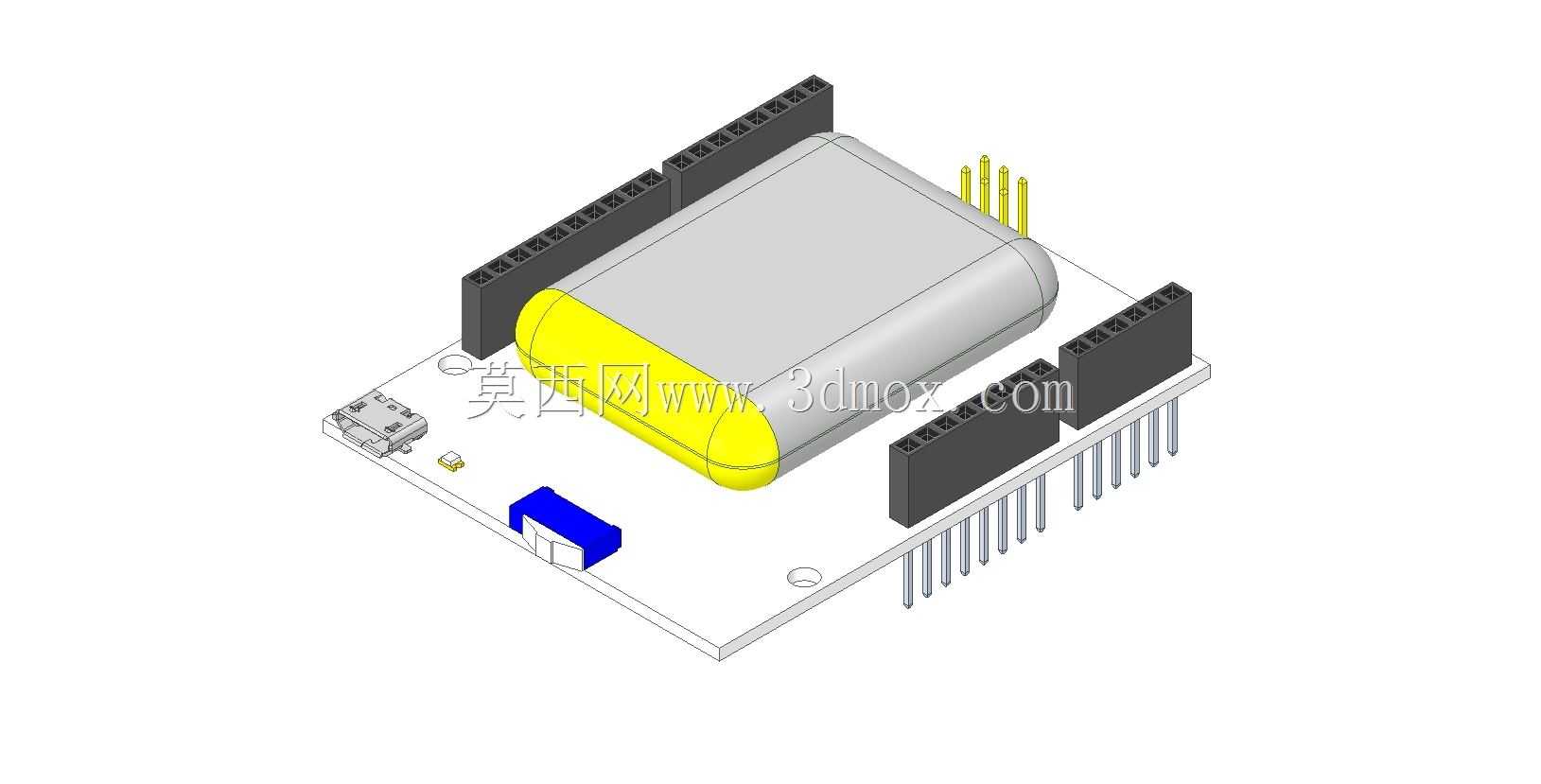

　　从功能特性来看，该电源组采用叠层安装的盾形结构设计，整体轮廓完全匹配UNO主控板的安装孔位与排针布局，板载储能电芯采用圆角封装结构，电芯两端通过黄色绝缘封层做正负极隔离处理，避免叠装过程中与上层扩展板或外接导线发生短路风险。板载的蓝色拨码开关用于切换供电输入源，可选择USB直通供电、板载电芯供电两种模式，适配不同调试阶段的供电需求：在程序烧录阶段可直接通过主控板USB接口取电，无需启用板载电芯；在外场无外接电源的功能验证阶段，可切换至板载电芯供电，满足短时间移动测试的需求。

　　设计思路上，这款电源组完全遵循开源硬件的盾形扩展板规范，所有外接排针的位置、引脚定义完全对齐UNO主控板的对应排母，安装时无需额外接线，直接将排针对应插入主控板排母即可完成电气连接，大幅降低接线错误率。板上的电芯布置避开了主控板上的USB接口、复位按键等常用操作区域，不会影响主控板原有接口的正常使用；电芯周边预留了足够的绝缘间隙，避免金属外壳电芯与板上走线发生接触。从安装边界来看，该电源组叠装后整体高度控制在合理范围内，不会遮挡主控板上的状态指示灯，板上的小型贴片元件全部布置在电芯下方的PCB区域，充分利用板上闲置空间，整体外轮廓与UNO主控板保持一致，不会额外占用安装平面的空间，适配标准的UNO开发板固定孔位，可直接安装在常规的开源硬件项目外壳内。

　　在实际选型使用过程中，结构设计人员需要注意该电源组的排针突出长度，叠装多层扩展板时需要确认排针的有效接触长度是否满足连接要求，避免出现接触不良的问题；电芯的圆角封装设计在建模时需要注意曲面与PCB平面的衔接公差，预留0.2mm左右的安装间隙，避免生产组装时出现电芯与PCB干涉的问题。板载的接插口位置靠近板边，方便外接充电线接入，不会与叠装的其他扩展板产生位置冲突。这类集成式电源扩展模块相比外接电池盒的方案，能够大幅简化原型设备的内部布线，减少接线节点带来的故障点，在小型智能硬件的样机迭代阶段，能够帮助结构工程师快速完成供电部分的布局验证，无需单独设计电池仓结构，缩短样机开发周期。

　　从结构建模的细节来看，该模型完整还原了PCB板的厚度、排针的针脚长度与间距、电芯的曲面轮廓、拨码开关的凸起高度以及板上小型接口的细节特征，所有安装孔位的位置、尺寸都与实际硬件保持一致，可直接用于开源硬件项目的外壳结构设计验证，在进行外壳建模时可直接调用该模型做干涉检查，确认外壳内部的空间是否足够容纳叠装后的电源组与主控板，避免出现外壳装配后压到电芯或排针的问题。对于从事小型智能硬件结构设计的工程师而言，这类标准化的扩展板模型能够减少重复建模的工作量，直接导入装配体即可完成布局验证，将更多精力放在外壳的人机交互与安装结构设计上。
