Troyka蓝色帽式按键电子模块结构

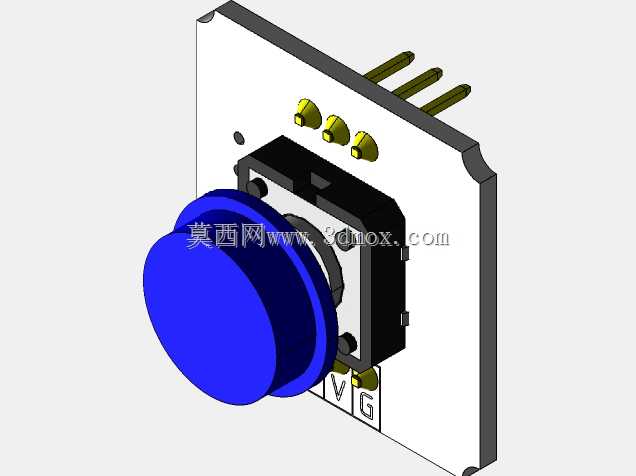

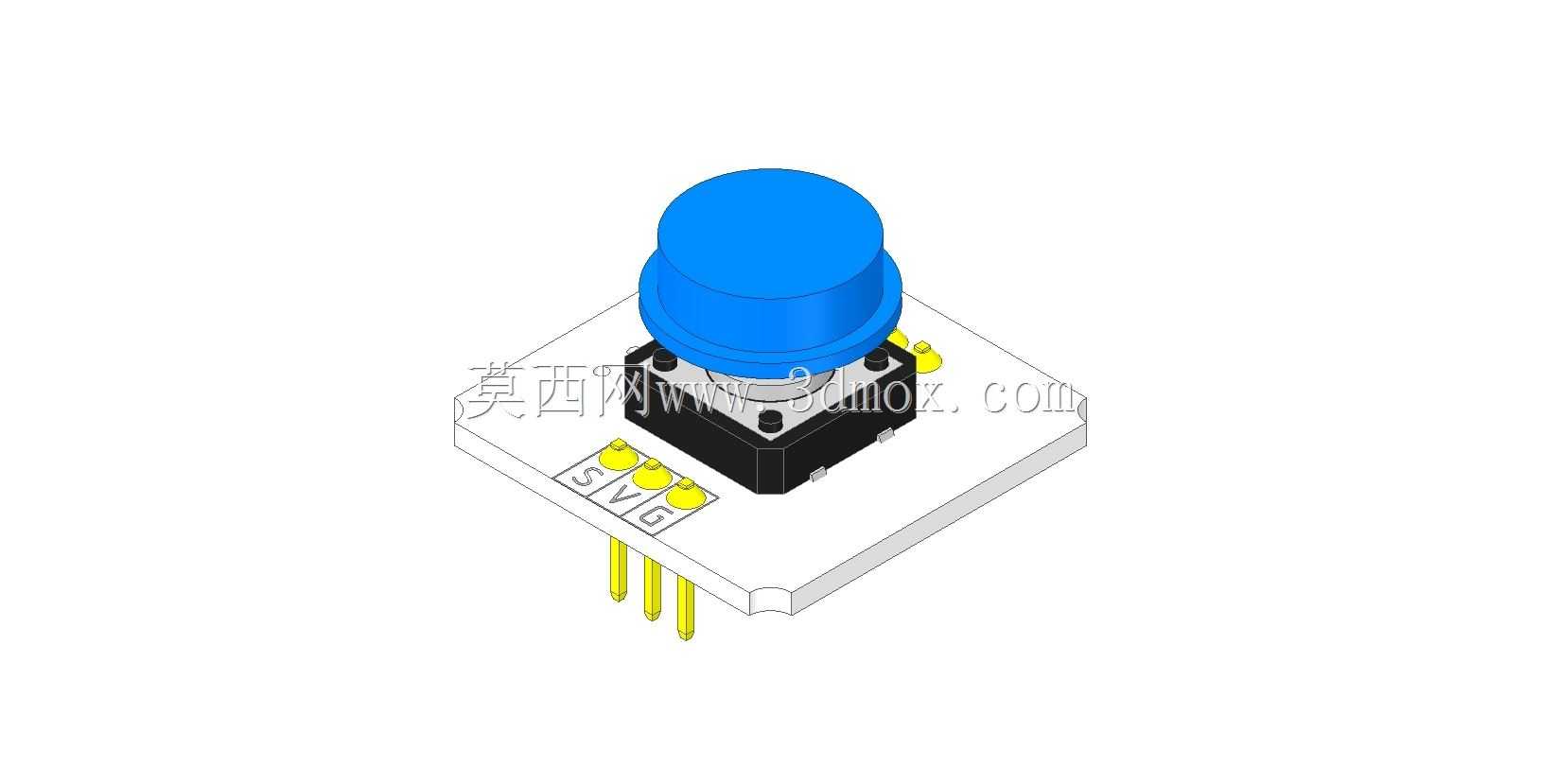

　　在嵌入式开发、小型电子实验装置以及教学类电子实训平台的搭建过程中，这类带标准引脚的按键模块是人机交互输入环节最常用的基础器件之一，很多原型验证阶段的电路搭建都会优先选用集成化的按键模块，省去单独焊接开关、外接限流元件的繁琐步骤，直接通过标准排针接入控制板的IO口即可实现信号输入。从结构设计来看，这款按键模块采用了分层堆叠的布局思路，底部是方形的PCB基板，基板上预留了三个直插式排针引脚，分别对应信号输出、电源接入、接地的功能定义，这种引脚定义遵循了通用模块化电子配件的接线规范，使用者无需额外查阅复杂手册就能快速完成接线，适配绝大多数主流的开源控制板接口。按键本体采用了轻触开关的核心结构，外部加装了凸起的蓝色圆形按键帽，

　　帽体边缘做了圆弧过渡处理，按压时的接触面积更大，相比裸露的微型轻触开关，操作手感更清晰，也能避免日常操作中细小杂物落入开关缝隙造成的接触不良问题。PCB基板上除了核心的开关元件，还在引脚旁做了清晰的丝印标识，分别标注了三个引脚对应的功能，即使在密集的接线场景下，也能快速核对引脚定义，减少接错线的概率。从安装边界来看，模块整体的外轮廓尺寸适配标准面包板的孔位间距，直插排针的间距符合2.54mm的通用排针标准，既可以直接插在面包板上做快速电路验证，也可以通过排针座焊接在定制PCB上完成永久固定，安装时不需要额外设计复杂的固定结构，依靠排针的插接强度就能满足常规实验场景的固定需求，如果是在震动较强的设备场景下使用，

　　也可以在PCB基板的四个边角预留固定孔位，通过铜柱完成辅助固定。在实际应用中，这类按键模块常被用于小型设备的功能触发、参数调整确认、状态复位等场景，比如小型检测装置的启停触发、教学实验平台的信号输入、DIY电子作品的人机交互按键，相比单独采购轻触开关再自行焊接外围电路，集成化的模块一致性更好，批量使用时的装配效率更高，也能减少手工焊接带来的虚焊、接触不良等问题。设计这类模块的时候，需要重点考虑按键的按压行程与触发力度的匹配，这款模块选用的轻触开关行程适中，触发压力在常规操作的舒适区间，既不会因为压力过小造成误触发，也不会因为压力过大导致长时间操作的手部疲劳，蓝色的按键帽在整体电路中辨识度较高，在多按键排布的场景下，

　　也可以通过更换不同颜色的帽体来区分不同的按键功能，不过这款模块默认配备的蓝色帽体已经能满足大多数单按键场景的识别需求。PCB基板的布线做了优化，开关触点到引脚的走线距离尽可能缩短，减少长走线带来的信号干扰，在靠近引脚的位置预留了外接元件的焊盘位置，如果有特殊的防抖需求，也可以自行在对应位置焊接电容元件来优化输入信号的稳定性，默认状态下模块已经能满足大多数常规场景的使用需求，不需要额外添加外围元件。模块的整体高度控制在合理范围内，按键帽顶端到PCB基板底部的高度不会占用过多的设备内部空间，在紧凑的设备外壳设计中，只需要在外壳对应位置预留匹配按键帽直径的开孔，就能让按键帽伸出外壳表面完成操作，不需要额外加装延长按键结构，简化了外壳的设计难度。在日常维护中，这类模块的更换也十分便捷，因为采用标准排针插接的方式，出现按键损坏的情况时，只需要拔下旧模块插上新的模块即可完成更换，不需要进行焊接操作，降低了现场维护的技术门槛，也能缩短设备的停机维护时间。
