数字线路检测传感模块三维结构设计

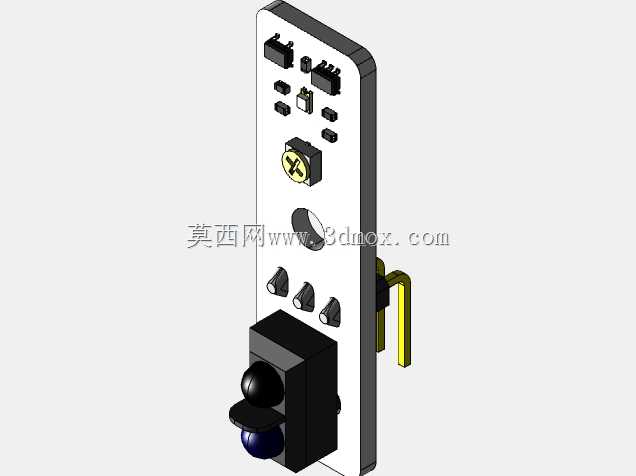

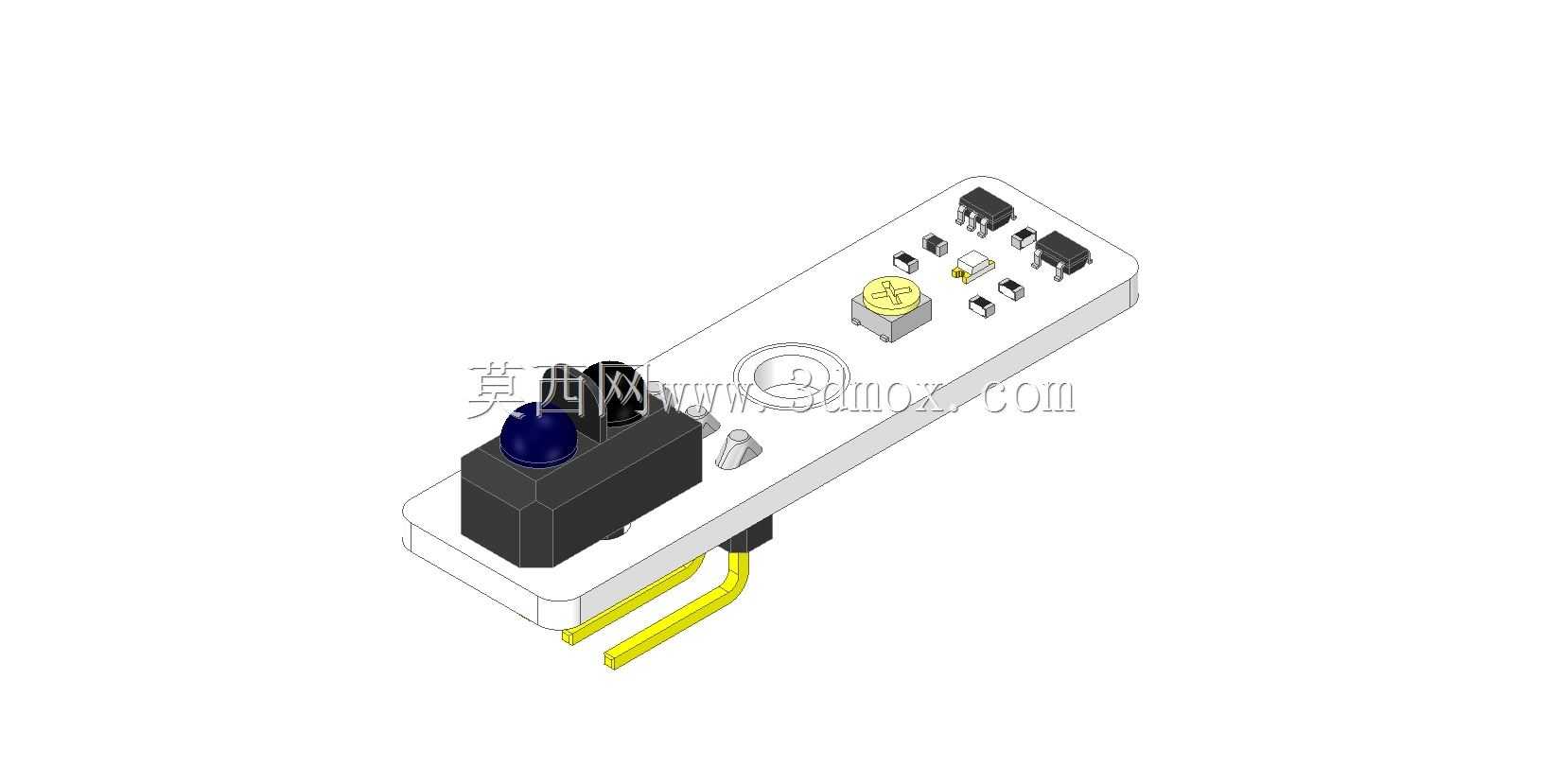

　　在嵌入式开发、教学实验平台以及小型自动化检测装置的搭建过程中，这类线路传感模块是经常用到的基础检测元件，很多做创客项目、学生课程设计或者小型工控改造的工程师，在选型阶段往往需要精准的三维模型来完成整体装配的干涉检查，避免后期打样或者实物组装时出现安装位不匹配、引脚干涉的问题。从结构设计的角度来看，这个模块采用了长条状的PCB基板布局，整体外形规整，边缘做了圆角处理，避免在批量组装或者手工插拔时刮伤操作人员或者周边线材。基板一端集成了红外发射与接收对管组件，黑色的塑封外壳将光学元件完全包裹，只在顶端预留信号收发的窗口，这种设计一方面可以阻挡环境杂散光对检测精度的干扰，另一方面也能保护内部的光学晶片不受外界粉尘、潮气的侵蚀，

　　提升模块在复杂工况下的工作稳定性。模块上的直插引脚采用了弯脚设计，黄色的引脚镀层清晰，弯折角度经过精准计算，刚好适配标准面包板以及2.54mm间距的排针座，安装时不需要额外弯折引脚就能直接插接，降低了组装时的引脚损坏概率。基板上除了核心的光学检测元件，还排布了限流电阻、状态指示灯、接线焊盘等辅助元件，每个元件的布局都遵循信号流向的最短路径原则，从信号输入到检测输出的走线距离尽可能缩短，减少信号传输过程中的衰减与干扰，同时元件之间预留了足够的焊接间隙，不管是机器回流焊还是手工焊接都有足够的操作空间，不会出现连锡、元件干涉的问题。在实际应用场景中，这类模块常被用于小型智能小车的循迹检测、流水线工件的到位检测、设备开合状态的非接触式判断，

　　不需要与被检测物体直接接触，通过红外光线的反射强度变化就能输出数字开关信号，搭配单片机IO口就能直接读取检测结果，外围电路非常简洁，不需要额外搭建信号放大电路就能直接使用。做整体设备结构设计时，这个模块的安装边界需要重点关注，光学检测头的突出高度、引脚伸出基板的长度、基板上最高元件的高度都需要在装配时预留足够空间，尤其是检测窗口的前方不能有遮挡结构，否则会直接影响检测灵敏度，很多新手工程师在做结构设计时容易忽略检测窗口的视场角要求，在模块前方加装固定压条或者外壳筋位，导致实际使用时检测距离大幅缩短甚至完全无法触发。从建模的细节来看，这个模型还原了每个元件的实际外形轮廓，包括塑封元件的拔模斜度、引脚的弯折弧度、

　　PCB基板上的丝印标识位置，在做装配仿真时可以直接调用，不需要再对模型做二次简化，能够准确模拟实物安装时的空间位置，比如在设计循迹小车的底盘时，可以直接把这个模型装配到底盘的预留安装位，调整检测头与地面的间隙，检查车轮转动时会不会碰到模块引脚，电池仓的走线会不会遮挡检测窗口，提前在设计阶段规避这些装配问题，减少后期实物调试的修改成本。另外模块上预留的固定孔位也在模型中做了准确还原，孔位的直径、孔中心到基板边缘的距离都和实物一致，需要螺丝固定的场景下可以直接匹配M2规格的螺丝，不需要重新测绘孔位尺寸。在做教学实验装置的设计时，这类模块的三维模型还能用来做装配演示，给学生讲解每个元件的功能、安装方向以及接线注意事项，比单纯的二维原理图更加直观，帮助初学者快速理解传感器的实际结构与安装要点。
