Amperka模拟线路传感模块结构设计

　　在嵌入式电子检测、小型自动化实验装置、学生科创项目的线路状态采集场景里，这类模拟线路传感模块是很常见的前端采集部件，很多做小型智能装置开发的工程师在选型时，都会优先考虑这类引脚定义清晰、安装边界规整的模块化传感单元，不用额外做过多的外围电路适配，就能快速集成到自己的装置里。从实际使用场景来看，这类模块常被用在小型巡线小车的路径识别、简易自动化设备的线路通断模拟检测、教学实验平台的传感原理演示场景中，它的核心作用是通过前端的光电感应元件，采集对应线路上的模拟信号变化，把光信号或者线路的电平变化转化为可被主控板识别的模拟量信号，传递给后端的控制单元做逻辑判断。

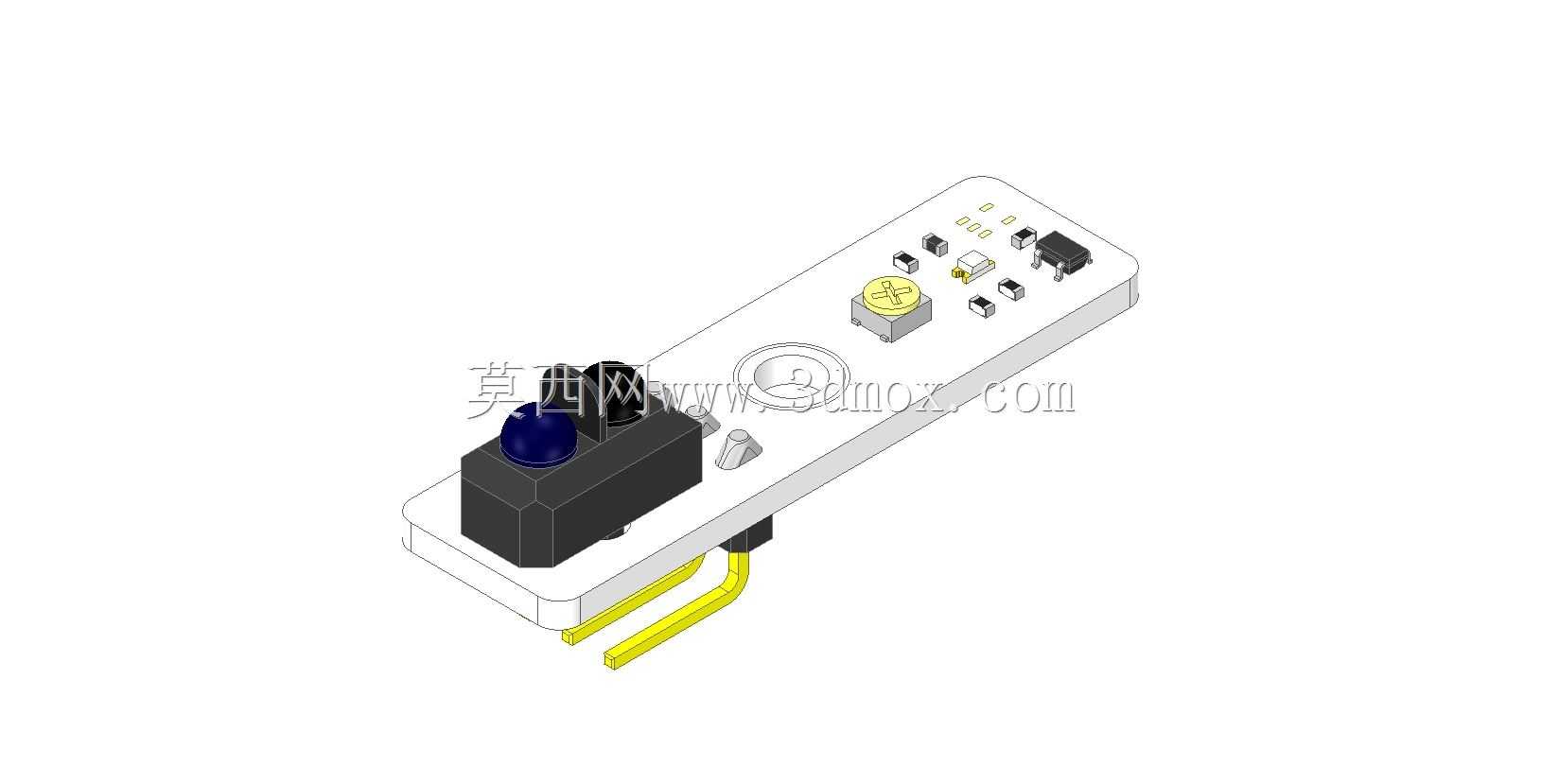

　　从结构设计的角度看，这个模块的整体思路完全遵循通用电子模块的信号、电源、接地三引脚排布逻辑，板载元件的布局充分考虑了手工焊接、批量贴片加工的工艺可行性，感应探头的位置被布置在板体的一端，探出的引脚长度刚好适配标准面包板的插接深度，不会因为引脚过长导致插接后板体晃动，也不会因为引脚过短造成接触不良。板体采用长条形的FR4基材设计，整体外形规整，没有突出的异形结构，安装时既可以通过背面的排针直接插接到面包板或者洞洞板上，也可以通过板上预留的两个固定孔位，用M2的小螺丝固定在3D打印的安装支架或者设备的塑料壳体上，安装边界的容错空间比较充足，哪怕是新手做结构设计，只要预留出对应长宽的安装平面，就能顺利完成装配，不会出现元件干涉的问题。

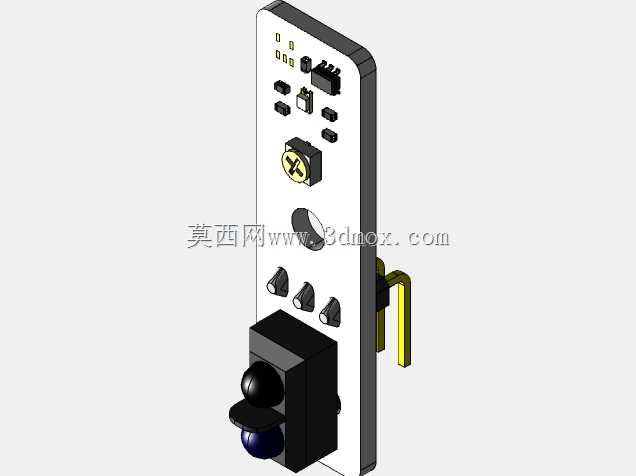

　　板上的元件排布也经过了细致的考量，核心的光电感应元件被黑色的塑封外壳包裹，既可以阻挡环境杂散光对检测精度的干扰，也能在日常插拔、调试过程中保护内部的感应芯片不受外力磕碰损坏；旁边的可调电位器布置在板体中部靠上的位置，调试时用小号一字螺丝刀就能轻松转动，调整检测的灵敏度阈值，不会被周围的电容、电阻元件挡住操作空间；板载的LED状态指示灯布置在电位器旁，模块通电或者检测到有效信号时，指示灯会同步点亮，调试时不用外接示波器就能直观判断模块的工作状态，大幅降低现场调试的时间成本。黄色的排针引脚做了镀金处理，多次插拔后也不容易出现氧化接触不良的问题，引脚的间距严格遵循2.54mm的标准排针间距，和市面上绝大多数开源硬件主控板的扩展接口完全兼容，不用额外做转接线就能直接连接。

　　在做这类模块的三维建模时，需要重点把控几个关键尺寸的精度：首先是排针的中心间距，误差必须控制在0.1mm以内，否则实际插接时会出现插针对不准孔位的问题；其次是感应探头的突出高度，要和实际元件的高度保持一致，避免结构设计时探头和被检测面的距离出现偏差，影响实际检测效果；还有板上各个元件的高度差，比如黑色感应头的高度、电位器的高度、排针的高度，都要按照实际元件的规格做准确还原，这样在做整体设备的结构装配时，才能提前排查到元件和壳体、其他结构件的干涉问题，减少后期打样返工的概率。很多刚接触电子结构设计的工程师容易忽略板载元件的高度还原，只画一个PCB板的外形，等到实际装配时才发现某个元件顶到了外壳，不得不重新修改壳体结构，既浪费加工成本也耽误项目进度。

　　这类模块化的传感部件，本质上是把原本分散的传感元件、外围电路、接口都集成在一块小型PCB上，降低了使用者的电路设计门槛，结构设计上的标准化思路也让它的适配性变得极强，不管是用于教学演示的实验装置，还是学生做科创竞赛的小型智能设备，或是工业场景里的简易检测工位，都能看到这类模块的身影。它的结构没有复杂的传动部件，也没有特殊的定制加工件，所有元件都是通用的标准电子料，生产加工的成本很低，供货稳定性也有保障，对于需要快速搭建原型装置的开发场景来说，是性价比非常高的选型方案。建模时还原这类模块的完整结构，也能帮助结构工程师在整体设备的设计阶段，就完成虚拟装配验证，确认安装位置、走线空间、操作空间都符合要求，避免后期实物组装时出现各类适配问题。
