马尔刻度盘配套球形测量表头结构

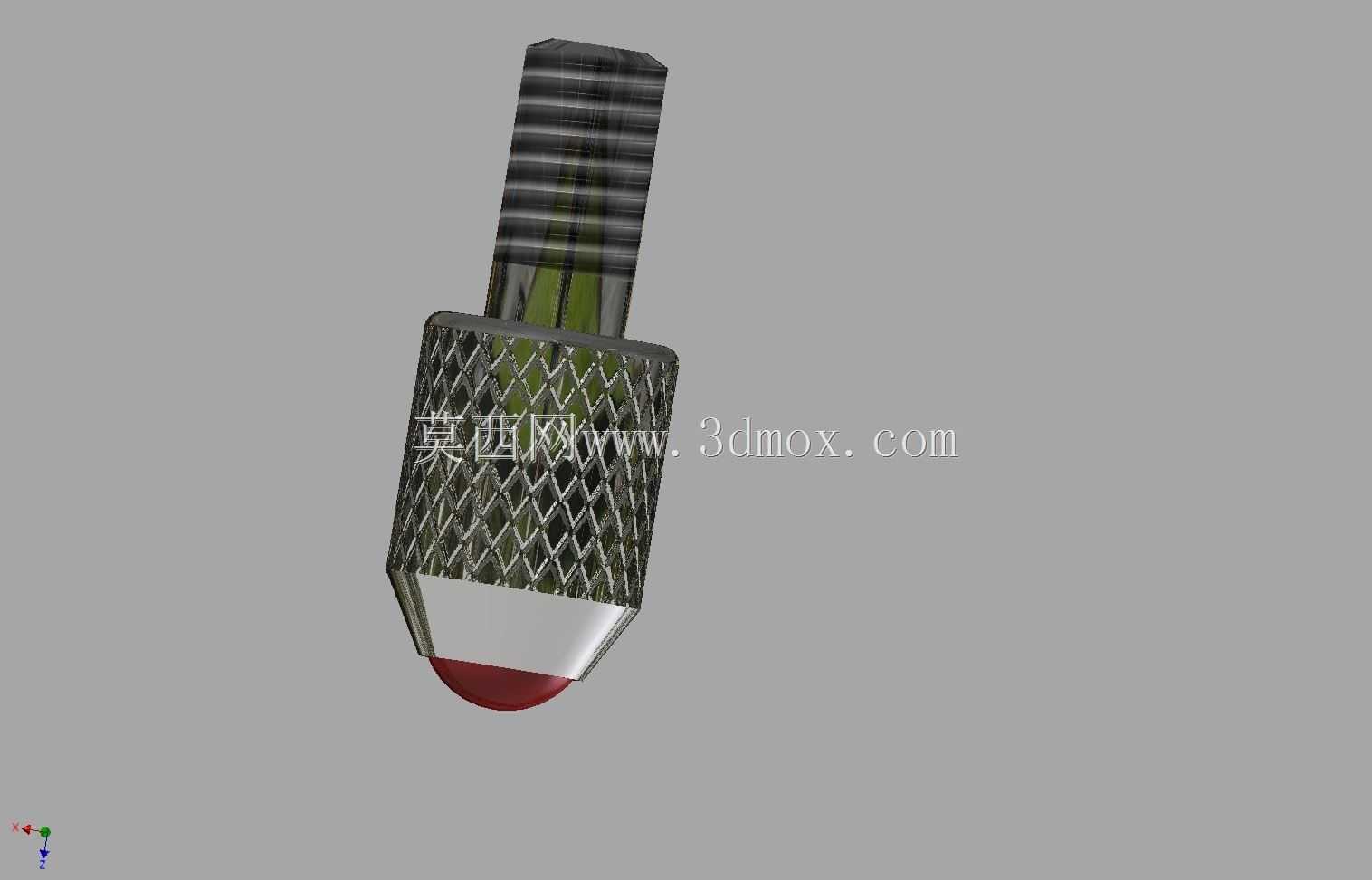

　　不会因为测头和工件表面的接触角度偏差带来测量余弦误差，哪怕是测量倾斜面、圆弧面、微小凸台结构，只要球头和被测面保持稳定接触，量仪的示值就能准确反馈测点的实际位移量；中间的滚花握持段做了网纹滚花处理，不管是徒手拆装还是用小扳手辅助拧紧，都能提供足够的摩擦力，不会因为手滑导致测头安装不到位，或者拆装时打滑刮伤测杆螺纹；上部的外螺纹段是和量仪测杆连接的安装结构，螺纹精度直接决定测头安装后的同轴度，要是螺纹配合间隙过大，测量时测头会出现微小晃动，直接导致示值不稳定，重复测量精度超差，设计时螺纹的公差带按照精密配合要求选取，安装后测头球头的径向跳动控制在微米级，不会引入额外的安装误差。再说到设计思路，日常在机加工车间做工件形位公差检测、精密装配工位的尺寸复核时，接触式测量的表头测尖属于直接决定测量数据可靠性的核心易耗配件，这款适配马尔刻度盘的球形测量尖，就是针对小量程高精度接触测量场景设计的结构件。先从实际使用场景来说，不管是普通台式百分表、千分表，还是杠杆表、马尔系列的刻度盘指示量仪，在检测工件表面粗糙度、圆弧过渡面尺寸、薄壁件形位偏差、微小台阶高度差的时候，普通尖测头很容易刮伤软质工件表面，平测头又没法适配窄槽、小圆弧面的测点接触，这款带红宝石球头的测量尖，刚好能覆盖这类常规测头适配性不足的测量场景。从功能特性上看，端部的球形接触头采用高硬度耐磨材质，接触工件时是点接触状态，

　　做这个结构的时候首先要考虑的是测量力下的结构刚性，整个测头的杆部直径不能过细，不然测量时杆部会出现微变形，尤其是在深槽、窄腔测量场景下，测头伸出长度较长时，杆部刚性不足会直接让测量值偏小；同时杆部直径也不能过粗，不然没法伸进狭小的测量空间，比如小尺寸轴承的内沟道测量、精密模具的细小型腔尺寸检测，过粗的测杆会和工件侧壁发生干涉，根本没法让球头接触到目标测点。外形尺寸和安装边界这块，上部连接螺纹的规格匹配马尔系列刻度盘量仪的标准测杆接口，不需要额外做转换接头就能直接安装，滚花段的外径控制在合理范围，既保证握持摩擦力，也不会因为外径过大遮挡测量视线，操作人员在装夹工件、调整量仪位置时能清晰看到球头和被测面的接触状态；

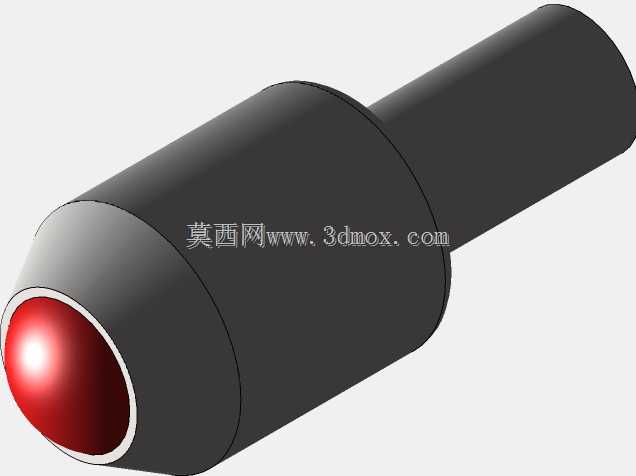

　　端部球头的半径尺寸经过匹配设计，既不会因为球头半径过大没法接触微小凹面的测点，也不会因为球头半径过小导致接触应力过大，划伤铝件、铜件这类软质有色金属的被测表面，同时球头和杆部的过渡段做了锥面平滑过渡，没有应力集中的尖角，哪怕测头意外掉落磕碰，过渡段也不容易出现断裂变形。实际使用中还要考虑测头的磨损补偿，因为球形测头长期接触钢件、硬质合金工件表面会出现均匀磨损，只要磨损量在允许范围内，定期校准量仪的零位就能抵消磨损带来的系统误差，这款测头的结构设计让球头的磨损是均匀的周向磨损，不会出现偏磨导致的接触点偏移，相比尖测头偏磨后直接报废的情况，使用寿命能提升数倍。另外在做三维建模的时候，滚花段的网纹结构做了简化的特征表达，

　　既还原了实际零件的外观结构，也不会因为过细的滚花纹理导致模型在装配仿真时出现不必要的特征干扰，螺纹段按照标准机械螺纹的建模规范做了修饰特征，保证和量仪测杆装配时的配合尺寸完全匹配，球头部分的球面度公差按照精密量具的要求控制，保证球面任意位置到测头安装轴线的距离一致，不会因为球面形状误差带来测量示值的波动。在精密零部件的批量检测工位，这类测头属于常备的易耗配件，不同球径的测头可以适配不同的测量场景，小半径球头适配微小结构、窄槽的测量，大半径球头适配薄型工件、易划伤表面的测量，这款测头的结构尺寸覆盖了常规检测场景的通用需求，不需要频繁更换不同规格的测头就能完成大部分常规尺寸的检测工作，能减少工位上的配件更换时间，提升检测工序的作业效率。
