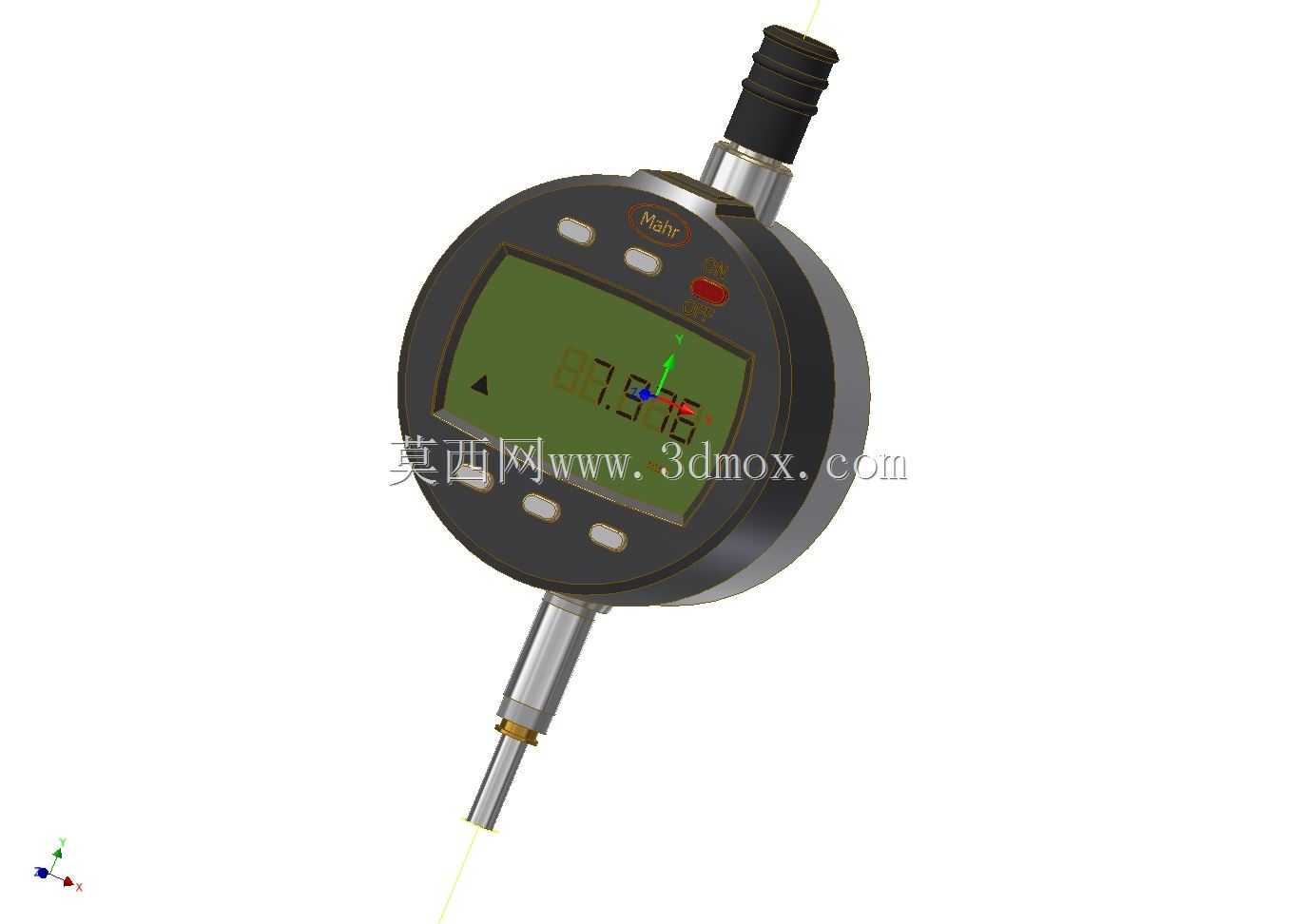

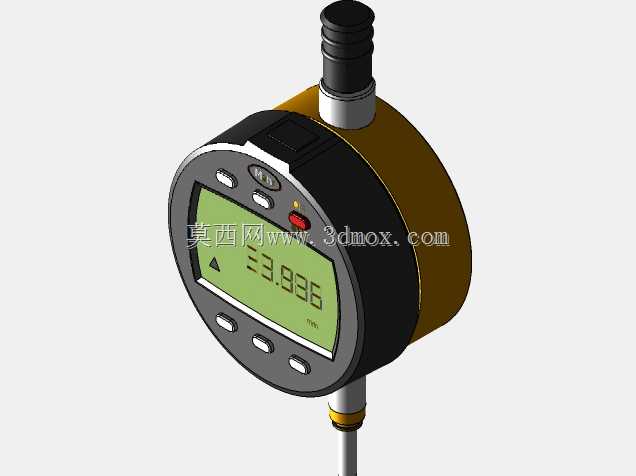

数显式精密测量指示表三维结构

　　在精密机械加工、零部件形位公差检测的日常作业场景里，这类数显测量指示表是工位上出镜率极高的检测器具，不管是生产线边的工序间抽检，还是计量室的精密尺寸复核，都能见到它的身影。不同于传统机械式百分表依赖齿轮齿条传动带动指针读数，这款数显结构的测量装置直接通过测杆的位移触发内置传感单元，把机械位移量转化为数字信号直接输出在正面显示屏上，能大幅降低人工读表时的视差误差，尤其是在光线条件一般的生产现场，数字读数的优势会更明显。

　　从结构设计逻辑来看，整个表体采用了经典的圆形壳体布局，这种形态不是随意选择的——圆形外壳能更好适配现有百分表的安装夹持体系，不管是磁性表座的夹箍，还是专用检具的安装孔位，都能直接兼容，不需要额外做安装转接件，能直接替换传统机械表的使用场景，降低产线检测工装的改造成本。表体上部的出线结构是为有线数据传输设计的，在自动化检测工位上，测量数据可以通过这根线缆直接传输到工位终端或者SPC数据采集系统，不需要人工手动记录测量值，能适配批量零件的快速检测需求，减少人工抄录带来的数据错误。

　　正面的操作按键做了凸起式的防误触设计，按键尺寸不大但排布在显示屏下方的操作盲区外，操作人员戴薄劳保手套也能准确按压，不会因为操作空间局促碰到相邻按键。显示屏做了轻微的内凹处理，能避免车间里的切削液、金属碎屑直接溅到屏幕表面造成显示模糊，屏幕旁的红色标识是公差报警提示区，当测量值超出预设的公差带范围时，会通过颜色变化给操作人员直观提示，不需要反复核对数值范围，能提升批量检测的效率。

　　测杆部分采用了多级导向的结构设计，测头是标准的硬质合金球头，耐磨性能优异，长期接触钢制、铝制零件表面也不容易出现磨损导致测量基准偏移。测杆的滑动配合间隙控制在微米级，既保证测杆上下移动时没有卡滞，也不会因为侧向间隙带来测量误差，哪怕是测量工件的端面跳动、同轴度这类需要测杆随工件表面起伏快速响应的场景，也能保证数值跟踪的及时性。表体侧面的夹持圆柱面是标准的安装直径，和市面上绝大多数表座、检具的夹持孔径完全匹配，安装时只需要锁紧夹箍就能保证表体固定牢靠，不会因为测量时的接触力出现表体偏转。

　　从安装边界来看，整个表体的径向尺寸控制合理，在密集排布的多通道检具上安装时，不会和相邻的测量单元出现空间干涉，测杆的伸出长度也预留了足够的测量行程，能覆盖常见的零件尺寸偏差检测范围，不需要频繁调整表架的高度位置。表体背部是平整的安装基准面，在需要靠面安装的专用检具上，能直接贴合安装基准，保证测量轴线和被测尺寸方向完全重合，减少安装倾斜带来的余弦误差。

　　在实际使用场景里，这类数显指示表除了常规的尺寸偏差测量，还能配合专用支架做工件的圆度、跳动、平面度检测，在模具修配、设备装配找正的环节也经常用到，比如装配时校正轴类零件的同轴度，调整导轨的直线度，都能通过测值的实时变化直观反馈调整量。相比机械表，它的数值可以随时清零，在做相对测量的时候不需要人工记录基准值，直接在基准面对表清零后就能读出被测位置相对于基准的偏差值，操作步骤更简洁，对新上手的检测人员也更友好，不需要长时间的读表训练就能准确获取测量值。

　　整个结构的密封设计也考虑了车间的复杂使用环境，壳体接缝处做了防泼溅处理，能阻挡日常使用中的粉尘、切削液雾进入表体内部，保护内部的传感和电路单元，延长器具的使用寿命，不会因为车间里的金属粉尘进入滑动配合面导致测杆卡滞，也不会因为切削液的腐蚀造成内部电路故障。
