施耐德24V双通道安全继电器三维结构

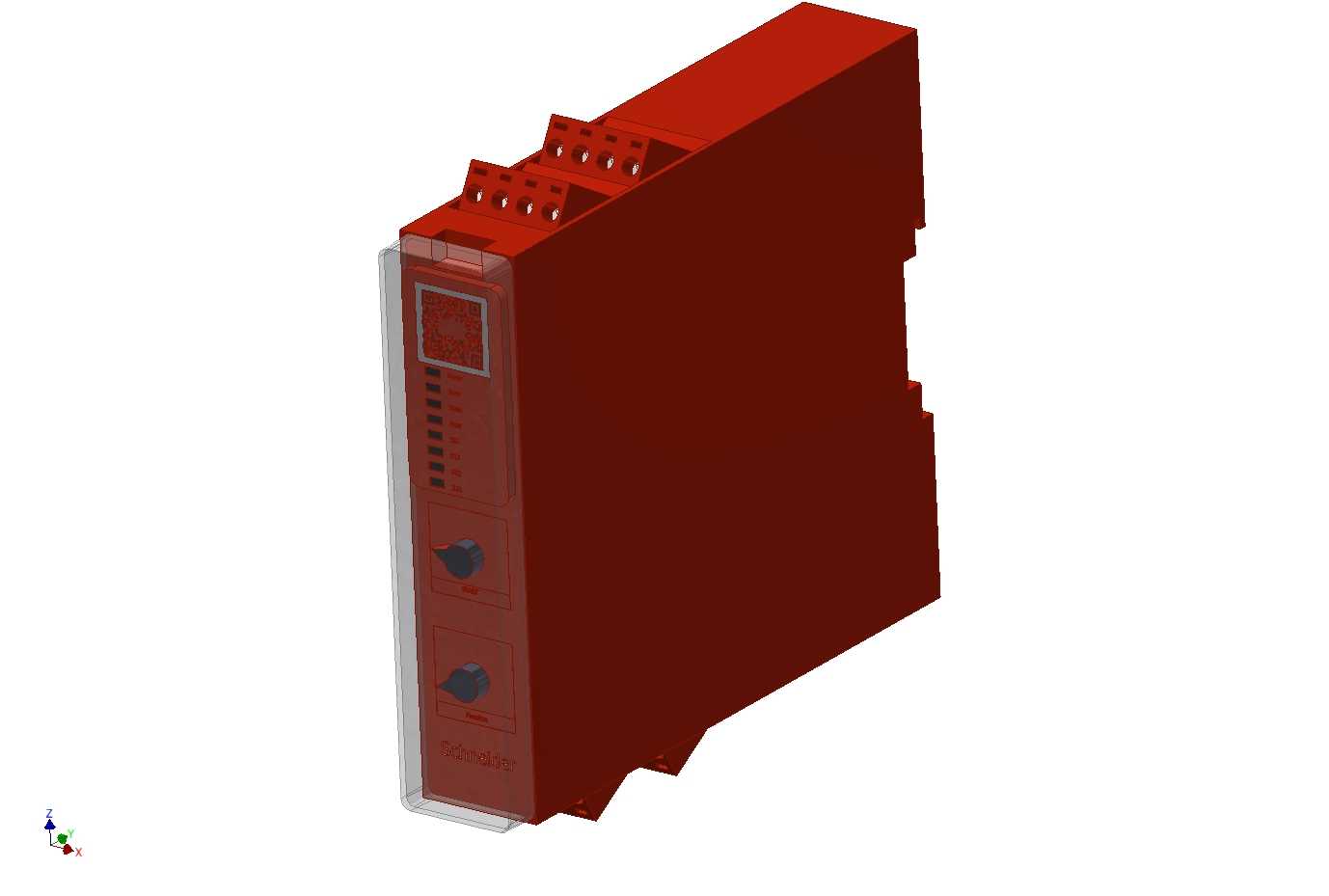

　　这款安全继电器的三维建模完全还原了实物的结构特征，建模过程中优先考虑了电气柜内安装的实际适配需求，整体采用导轨式安装的标准模块化外形，壳体宽度符合DIN导轨安装的通用节距，深度方向预留了接线端子的操作空间，不会与柜内其他元件产生干涉，高度方向适配常规低压电气柜的元件排布层距，安装时无需额外定制安装板，直接卡装在标准35mmDIN导轨上即可完成固定。从实际应用场景来看，这类安全继电器主要用在工业自动化生产线的安全回路中，覆盖冲压设备安全门联锁、急停按钮回路扩展、安全光幕信号处理、机械手作业区域安全防护等场景，和普通中间继电器不同，它的内部采用冗余触点设计，2个安全输出通道可以实现触点的交叉监测，哪怕其中一组触点出现熔焊故障，另一组也能可靠切断回路，避免安全功能失效，8个辅助触点可以给PLC反馈安全回路的通断状态、触点故障信息、复位请求信号，方便设备做故障诊断和状态显示。

　　建模时对壳体的细节做了精准还原，前端面板的状态指示灯位置、复位按钮、功能选择拨码的结构都和实物一致，接线端子的排布间距符合低压电气的接线工艺要求，端子的接线口大小适配1.5-2.5平方的多股软线，和常规的安全继电器接线端子规格匹配，建模时特意保留了端子处的标识槽结构，方便现场接线时打印线号标识。壳体侧面的散热槽结构也做了还原，这类继电器长期工作在通电状态，内部线圈和触点回路会产生一定热量，侧面的散热槽可以形成空气对流，降低壳体内的工作温度，提升元件的长期工作可靠性，壳体的卡扣结构做了细节刻画，安装时的卡爪弹性结构、拆卸时的拨片位置都和实物一致，方便现场维护时快速拆装。

　　从功能设计逻辑来看，这款24V供电的安全继电器适配工业现场最常用的直流24V控制回路电压，不需要额外配置转换电源，供电回路带有反接保护，现场接线时如果正负极接反不会损坏内部电路，两个安全通道可以同时监测两路安全输入信号，比如双回路急停按钮的两组触点、安全光幕的两路输出信号，只有两路信号都正常时，安全输出触点才会闭合，任意一路信号断开，都会立刻切断输出，触发设备的安全停止动作。

　　建模时对产品的安装边界做了精准校核，左右两侧预留了和相邻电气元件的安全间隙，不会因为元件排布过密导致散热不良，接线端子的前方预留了压线和接线的操作空间，就算柜内布线密度较高，也能顺利完成接线操作，前端面板的指示灯位置突出于壳体表面，柜门关合后也能透过观察窗清晰看到设备的工作状态，不需要打开柜门就能判断安全回路是否正常。这类安全继电器在设计时就考虑了工业现场的恶劣工况，壳体采用阻燃V0级的工程塑料材质，建模时还原了壳体表面的磨砂质感，和实物的外观质感一致，内部的电路板安装槽、线圈固定位、触点组件的安装位置都在模型中做了结构预留，如果需要做内部结构的爆炸视图展示，也可以基于这个模型拆分出各个内部组件，用于产品培训或者安装指导。在自动化设备的电气设计中，安全继电器是安全回路的核心元件，选型时除了电气参数，外形尺寸和安装方式也是重要的考量因素，这个三维模型可以直接导入电气柜的三维布局文件中，提前做排布校核，避免现场安装时出现元件干涉、接线空间不足的问题，也可以用于设备操作手册的配图，直观展示元件的安装位置和接线点位。
