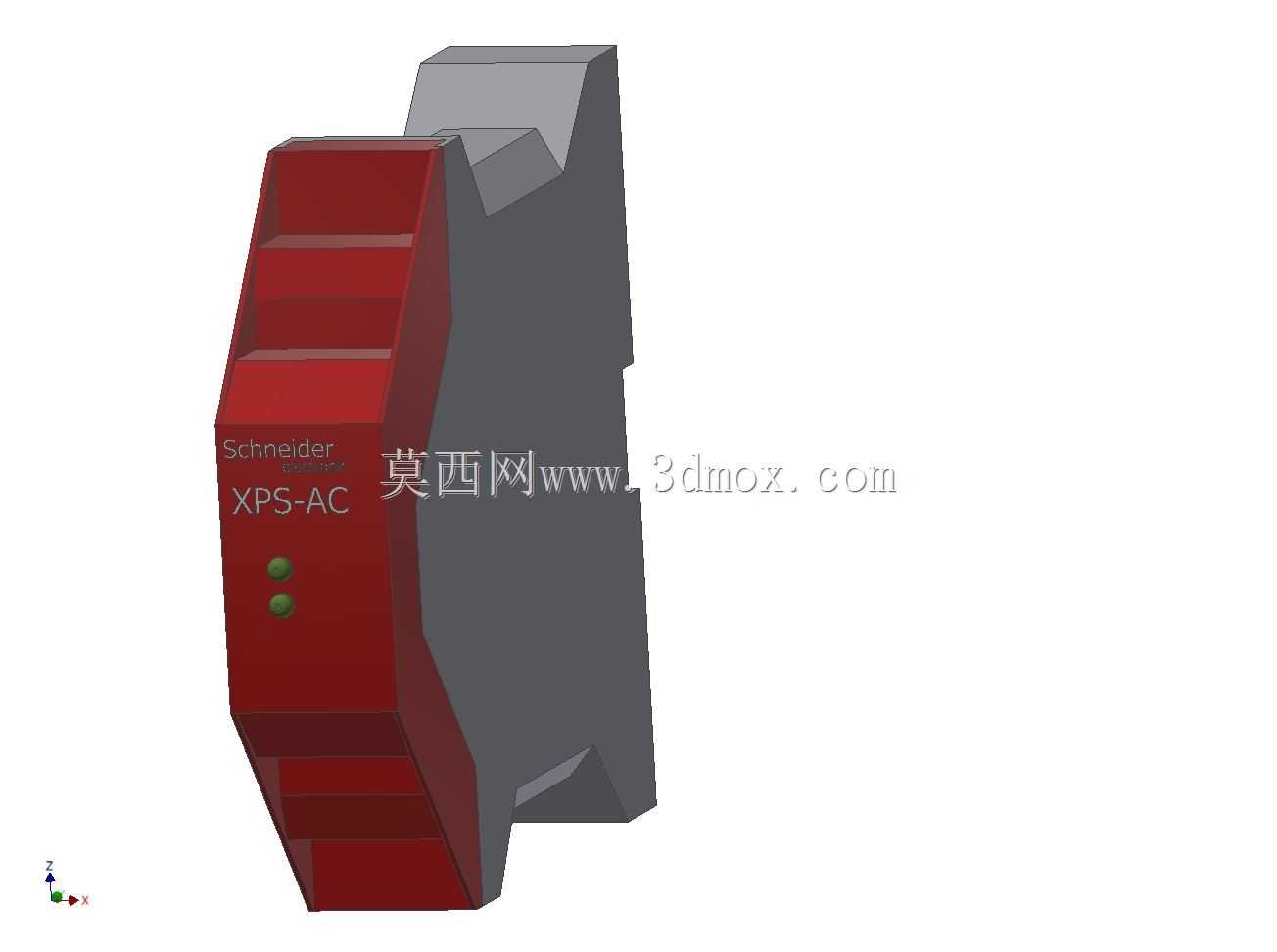

在工业自动化生产线的安全回路搭建场景里,这类安全继电器是承担安全信号中继、回路通断管控的核心元件,常被布置在电气柜内部的标准导轨安装位上,和PLC、接触器、急停按钮、安全门开关等元件配合,完成设备的安全联锁控制,一旦现场触发急停、安全门开启、光幕遮挡等安全信号,元件会立刻切断输出回路,强制设备进入停机状态,避免机械伤害、误启动等安全事故发生。从结构设计来看,这款元件采用了阶梯式的外壳造型,主体分为红、灰两个功能区域,红色区域为功能标识与状态指示区,表面印有品牌与型号标识,预留了状态指示灯的安装位,可直观反馈元件的供电、输出、故障状态,灰色区域为内部电路容纳与安装卡扣区域,背部集成了标准DIN导轨安装卡扣,无需额外打孔固定,
可直接卡装在电气柜内的35mm标准导轨上,适配绝大多数工业电气柜的安装规范。设计过程中首先要考虑的是电气间隙与爬电距离的合规性,作为AC/DC24V供电的控制元件,内部强弱电回路之间的隔离距离要满足低压电气设备的安全标准,外壳的筋位设计既要给内部PCB板提供足够的支撑,也要预留接线端子的操作空间,正面的阶梯造型并非单纯的外观设计,上层的凸起结构可以在多元件并排安装时,为接线操作留出手指操作的间隙,避免相邻元件间距过小导致接线困难。从安装边界来看,元件的宽度适配标准导轨的安装间距,多台并排安装时最小间距可控制在1mm以内,不会额外占用电气柜的横向安装空间,深度方向的尺寸控制在常规电气柜的元件安装深度范围内,不会和柜内的走线槽、

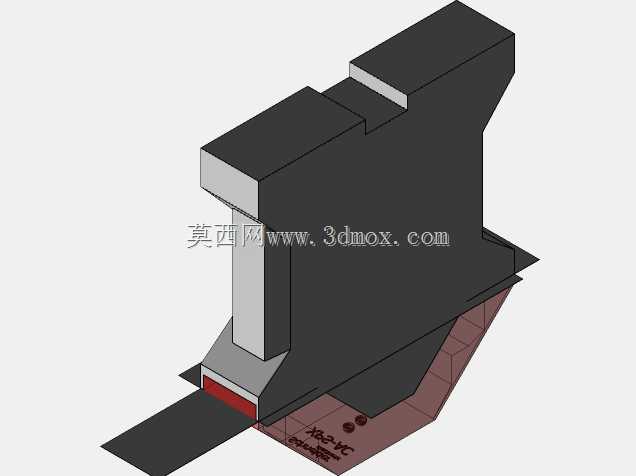

母排产生干涉,高度方向的尺寸避开了柜内双层安装板的层间距离限制,可适配单层、双层安装的电气柜布局。功能层面,这款元件带有3个安全常开触点与1个辅助常闭触点,安全触点用于直接切断动力回路的控制电源,辅助触点用于给PLC反馈元件的工作状态,触点的载流能力满足常规工业控制回路的电流要求,内部的电路设计具备强制导向结构,即使触点发生熔焊,也能保证安全回路可靠断开,符合安全继电器的强制断开设计要求。建模过程中需要重点还原的细节包括背部导轨卡扣的弹性结构尺寸,卡扣的张开量、卡合深度要和标准DIN导轨的尺寸完全匹配,保证虚拟装配时可以模拟真实的卡装效果,正面指示灯的位置要和实际产品的点位一致,方便后续做电气柜布局的可视化演示时,
能准确对应状态指示的位置,外壳的分模线位置、表面的磨砂纹理细节也做了还原,可用于产品展示、电气柜装配仿真、运维培训等场景。在实际的设备选型与布局设计中,这类安全继电器的安装位置通常会靠近安全信号的输入侧,减少安全回路的布线长度,降低线路干扰带来的误动作风险,三维模型的准确建模可以帮助电气工程师在设计阶段就完成柜内布局的干涉检查,提前核算走线空间、接线操作空间,避免实际装配时出现元件装不上、接线操作空间不足的问题,同时也可以用于虚拟调试场景,在数字孪生系统中模拟安全回路触发时元件的状态变化,验证安全逻辑的正确性。
