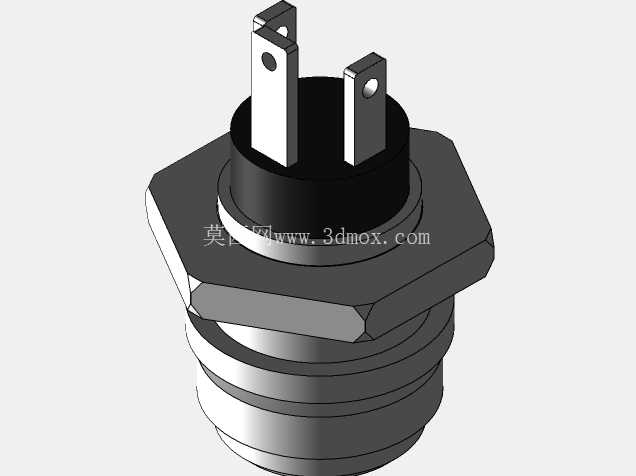

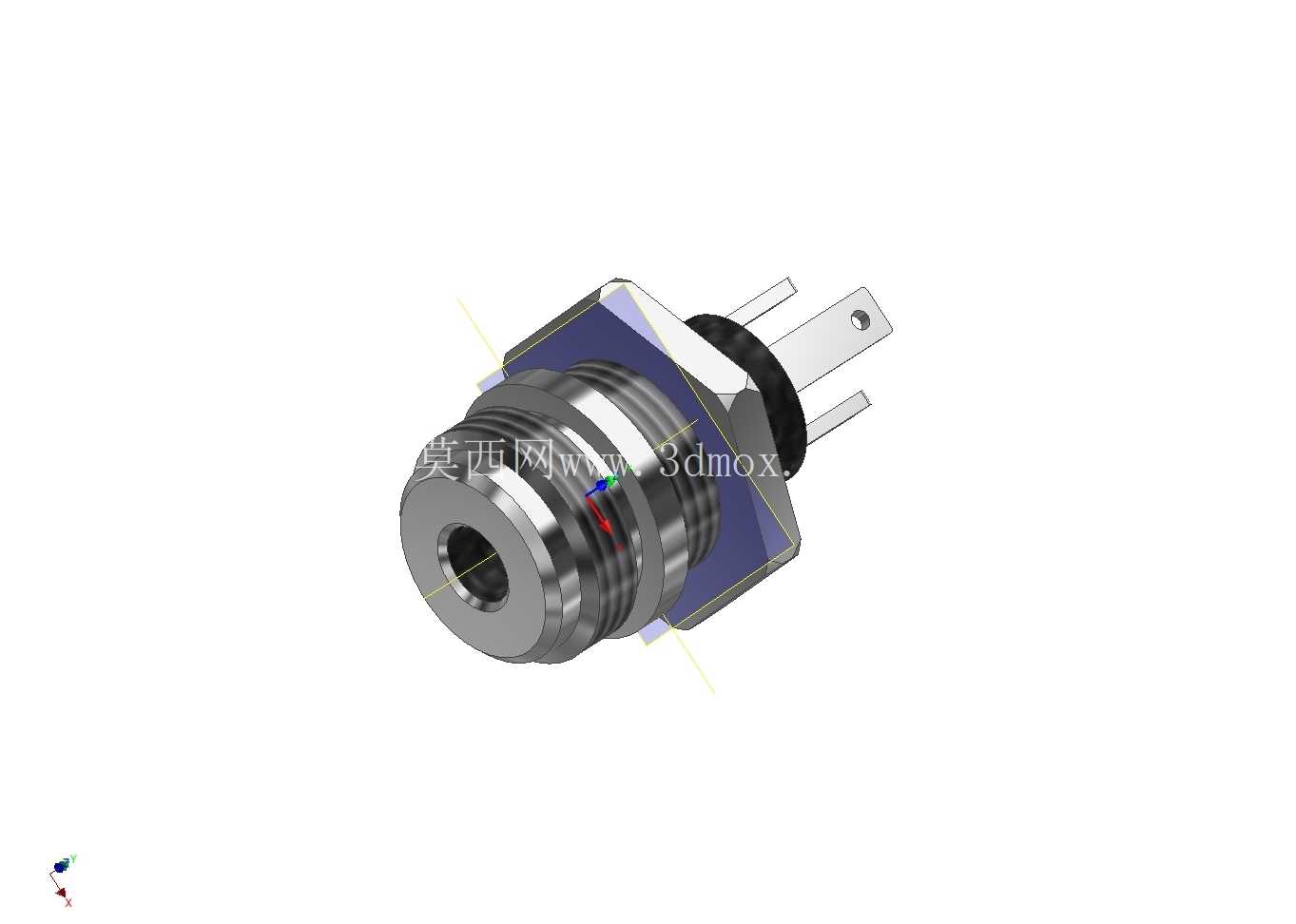

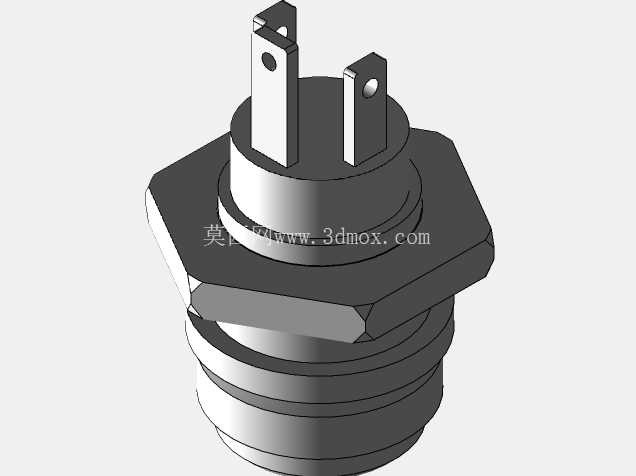

嵌入式3.5mm立体声耳机插座结构设计

　　这款嵌入式3.5mm立体声耳机插孔，是音频信号传输链路里最常见的板载连接部件，日常能在工业音频终端、嵌入式工控设备、便携检测仪器、专业音频外设的壳体上看到它的身影，主要作用是实现模拟立体声音频信号的有线传输，同时兼顾耳机接入状态的检测触发，部分场景下也可承担单声道音频输入、线控信号传输的功能。从结构设计逻辑来看，这款插座采用面板嵌入式安装结构，前端带外螺纹与锁紧六角结构，安装时可从设备面板外侧穿入预制安装孔，通过后端配套的锁紧螺母实现与面板的刚性固定，相比直插焊接式的板载插座，这种安装方式能将插拔时的外力直接传导到设备壳体上，避免PCB板受插拔冲击力出现焊盘脱落、铜箔撕裂的问题，尤其适合需要频繁插拔耳机的工业现场使用场景。

　　接触端子采用分段式弹性接触设计，立体声的左、右声道以及公共接地端子分别对应3.5mm插头的三个接触环，插入时弹性触片能与插头金属环保持稳定的接触压力，即使在设备存在小幅振动的工况下，也不会出现接触不良、声道串音的问题；端子引脚采用直插式设计，适配常规厚度的PCB板波峰焊工艺，引脚间距符合通用接插件的排布规范，不会出现焊接时引脚连锡的问题。外形尺寸上，前端插接端的外径匹配标准3.5mm音频插头的插入公差，外露面板的部分做了倒角处理，避免插头插入时出现卡滞；后端焊接引脚的长度控制在合理范围，既保证焊接时的焊锡浸润深度，也不会因为引脚过长占用PCB板背面过多的布线空间，安装孔的直径公差控制在合理区间，既能保证插座顺利穿入面板，也不会因为间隙过大导致安装后出现歪斜。

　　密封结构上，插座与面板接触的位置配备了橡胶密封垫圈，拧紧锁紧螺母后垫圈被压缩，能实现面板安装位置的防尘防泼溅，适配有一定防护等级要求的户外便携设备、工业检测终端的使用需求，日常使用中即使有少量液体泼溅到面板位置，也不会顺着安装缝隙渗入设备内部。在实际选型应用中，这款插座的插拔寿命能满足常规工业设备的使用周期要求，接触电阻稳定，不会因为长期使用出现信号衰减的问题，适合用在需要长期固定安装、不需要经常更换插座位置的设备上；建模过程中严格还原了各部件的装配关系，包括弹性触片的形变空间、锁紧螺母的螺纹配合间隙、引脚的位置度公差，能直接用于设备面板的开孔设计、PCB板的封装绘制，也可用于设备装配干涉检查，提前规避安装时出现的结构冲突问题。
