入门级电动滑翔飞机航模结构设计

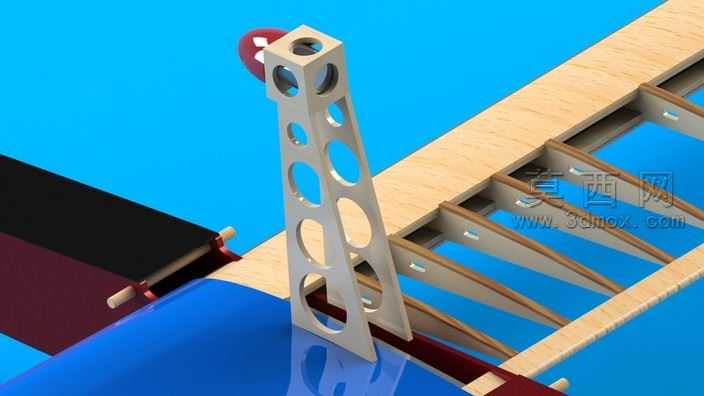

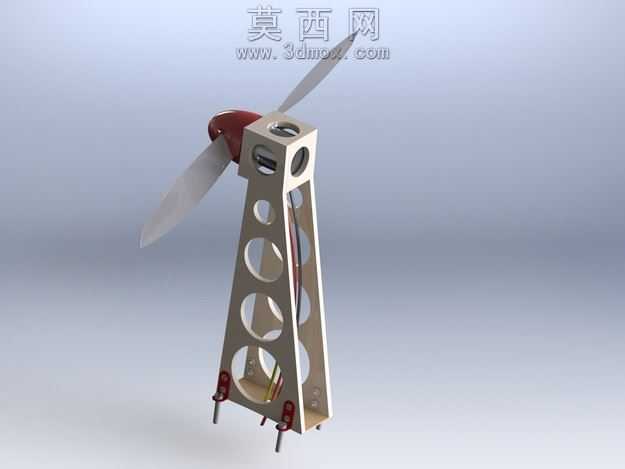

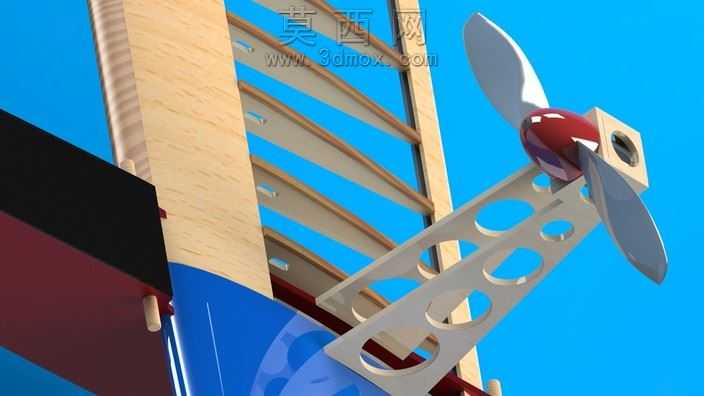

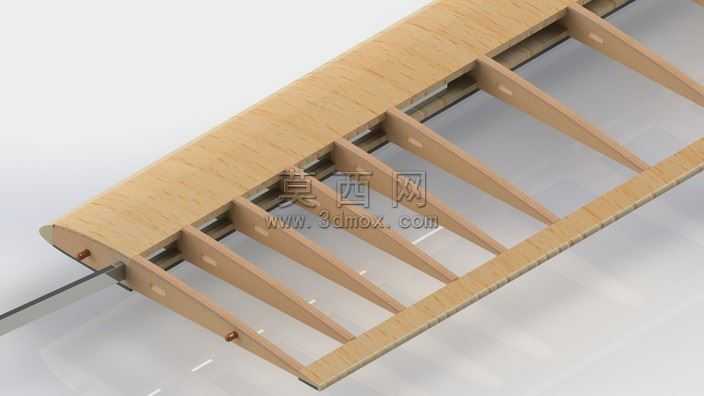

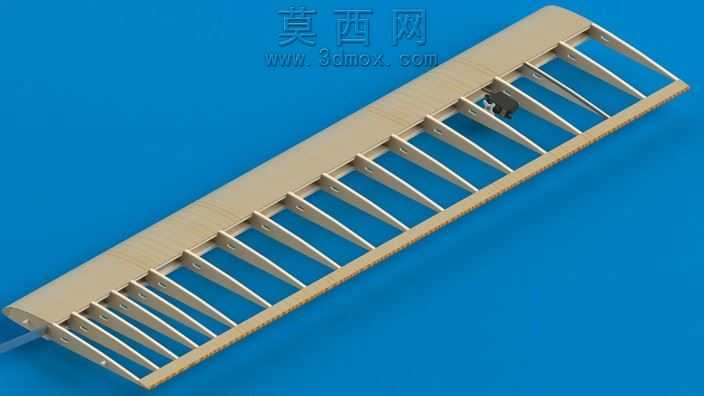

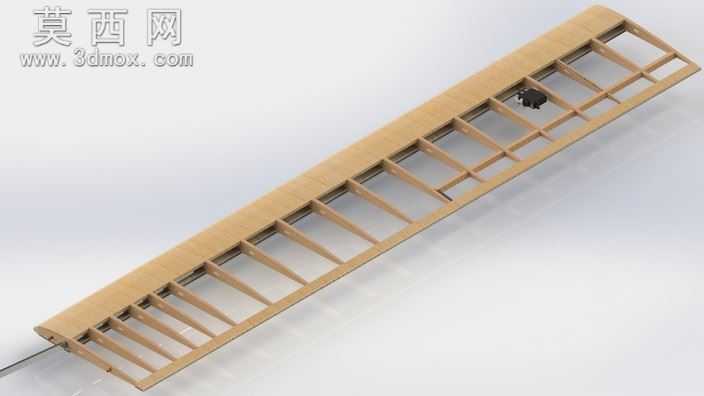

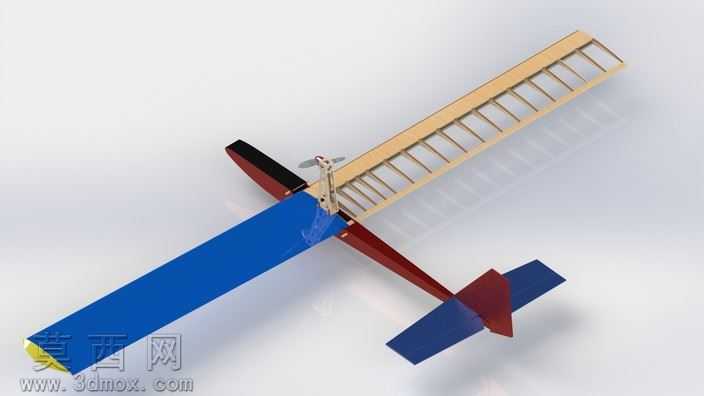

本作品为面向入门爱好者设计的电动滑翔航模三维结构模型，整体采用上单翼常规气动布局，建模过程中优先兼顾新手制作的容错性与飞行稳定性，对各部件的装配公差做了合理放宽，降低手工制作的难度。模型机身采用经典的桁条式轻木结构设计，在三维建模阶段对每一根纵向桁条、横向隔框的位置都做了精准排布，既保证机身结构强度足够承受飞行中的载荷，又尽可能减轻整机重量，适配小功率动力系统的推力需求。机翼部分采用平凸翼型设计，建模时还原了传统轻木航模的翼肋排列结构，每一片翼肋的翼型曲线都做了顺滑处理，保证机翼组装后能够获得充足的低速升力，适合新手在小场地进行飞行练习，同时机翼与机身的连接位置做了快拆结构设计，方便日常运输与维护。动力系统部分模型还原了前置拉力布局，包含电机安装座、螺旋桨、整流罩的完整装配结构，安装位预留了常见小型航模电机的通用安装孔位，无需额外修改即可适配市面上多数入门级航模动力套装。尾翼部分包含水平尾翼与垂直尾翼，均采用轻质薄片结构设计，在建模时对尾翼的操纵面偏转角度做了合理限位，避免新手操纵时舵量过大导致飞行失稳。整机各部件的材质在渲染阶段做了区分，机身木质结构呈现轻木的自然浅黄纹理，机翼主翼面做了蓝色蒙皮的哑光质感渲染，尾翼、机身加强段采用红色配色，不同材质的光影表现清晰，能够直观区分各个功能部件。设计过程中充分考虑入门爱好者的加工条件，所有结构件都可以采用常见的轻木板、巴尔沙木通过激光切割或者手工切割制作，装配流程遵循从隔框拼接、机身粘合、机翼组装到尾翼、动力系统安装的常规航模制作步骤，结构逻辑清晰，没有复杂的异形曲面加工需求，非常适合刚接触航模制作的爱好者参考制作，也可作为航模入门教学的结构参考案例。
