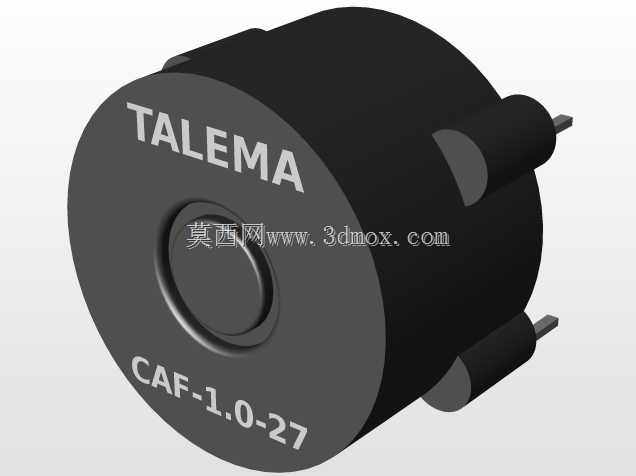

TALEMA电流补偿扼流圈27mH环形结构件

　　实现对相线与零线共模干扰的同步抑制——正常工作时差模电流在磁芯内产生的磁通相互抵消，磁芯不会出现饱和问题，哪怕线路上流过额定工作电流，电感量也不会出现大幅衰减，这也是电流补偿型扼流圈和普通差模电感最核心的结构差异。从结构设计细节来看，这款元件采用双引脚直插式设计，引脚从磁芯侧方的绝缘基座伸出，引脚间距匹配常规PCB板的孔位设计，不需要额外做定制化焊盘就能直接适配通用电源板的布局；本体的环形外壳做了全包覆绝缘处理，磁芯与绕组完全被绝缘材质包裹，既可以避免生产装配过程中绕组漆包线被刮损造成短路，也能满足安规设计中带电体与周边金属结构件的爬电距离要求。做三维建模还原的时候，需要特别注意几个容易出错的尺寸边界：首先是磁芯本体的径向尺寸，在开关电源、工业变频驱动、精密测量仪器这类对电磁兼容要求严苛的电路场景里，电流补偿扼流圈是抑制共模干扰的核心被动元件，本次呈现的这款环形结构扼流圈，针对PCB直装场景做了完整的结构还原，能直接给硬件结构设计、整机布局校核提供精准的三维参考。很多刚接触电源结构设计的工程师容易忽略扼流圈的安装边界，总觉得只要留够焊盘位置就行，实际做整机EMC整改的时候才发现，扼流圈的磁芯高度、引脚伸出长度、本体与周边功率器件的安全间距，都会直接影响滤波效果和装配良率。这款扼流圈采用闭合环形磁芯结构，相比传统工字型磁芯，闭合磁路的漏磁更小，在27mH电感量参数下，能在不占用过多PCB板面空间的前提下，

　　15/25mm的规格对应磁芯内环直径15mm、外环直径25mm，这个尺寸直接决定了元件在PCB上的占用投影面积，布局时要避开周边高度超过磁芯厚度的电容、散热片等器件，防止装配时出现结构干涉；其次是引脚的伸出长度与直径，引脚直径要匹配PCB过孔的金属化孔径，伸出长度要兼顾波峰焊的吃锡深度和剪脚工艺要求，过长会增加剪脚工序的工作量，过短则容易出现虚焊、焊盘脱落等工艺问题；最后是磁芯的轴向厚度，这个参数决定了元件的整体安装高度，在做薄型电源、壁挂式控制盒这类对内部空间高度有严格限制的设备时，必须提前校核这个尺寸，避免出现外壳盖合时压到元件本体的问题。从实际应用场景出发，这类扼流圈通常布置在电源输入端口的EMI滤波电路最前端，

　　紧邻AC输入插座的位置，结构设计时要注意让扼流圈远离主板上的高频信号走线、开关变压器等强干扰源，防止磁芯拾取到空间辐射的干扰信号，抵消滤波效果；同时要注意引脚的走线方向，输入与输出端的走线不要平行排布，避免干扰信号通过走线耦合直接跨过扼流圈，让滤波效果打折扣。很多工程师在选型建模时，只关注元件的电气参数，忽略了结构细节的还原，比如磁芯表面的标识凹槽、绝缘基座的拔模斜度、引脚端部的倒角这些细节，看似不影响功能，实际在做整机装配仿真、生产工装设计的时候，这些细节的缺失会导致仿真结果和实际装配出现偏差，比如工装定位时因为没有还原基座的斜度，导致元件定位偏移，过孔与引脚不对中，直接影响SMT或波峰焊的良率。

　　这款扼流圈的结构设计充分考虑了量产装配的工艺性，本体没有异形突出结构，适合用编带包装进行自动化插件作业，环形的外轮廓没有尖锐边角，在周转、装配过程中不会刮伤周边的线材、绝缘片等部件；全包覆的绝缘外壳也能耐受波峰焊时的高温冲击，不会出现绝缘层融化、磁芯碎裂的问题。在做设备的结构堆叠设计时，还需要考虑扼流圈的重量分布，因为环形磁芯的重量集中在本体中心位置，直插引脚固定时，如果PCB板厚度较薄，要注意在元件对应的PCB背面增加支撑柱，或者在元件本体与PCB之间点胶固定，避免设备在运输、使用过程中受到振动冲击，导致引脚变形、焊盘开裂。另外，在做三维布线设计时，要注意不要让输入输出的线材从扼流圈的磁环中心穿过，否则会破坏磁芯内的磁通平衡，导致扼流圈的共模抑制能力大幅下降，这也是很多结构工程师容易犯的错误——只看物理空间是否能放下线材，忽略了元件的电磁特性对布局的要求。整体来看，这款扼流圈的结构设计非常成熟，没有冗余的结构特征，所有尺寸都围绕量产工艺、安规要求、滤波性能做了平衡，还原这类电子元件的三维模型时，不能只做一个简单的圆柱体加两个引脚的示意模型，必须把安装相关的所有边界尺寸、结构细节都准确还原，才能给后续的整机结构设计、EMC仿真、装配工艺验证提供可靠的参考依据，避免因为模型尺寸偏差导致后续开模、试产时出现不必要的设计变更。
