拖拉机前置配重块结构三维设计

　　在农用拖拉机的实际作业场景中，前置配重是平衡整机载荷、避免作业翘头、提升牵引附着力的核心配套部件，尤其在带载旋耕、犁地、挂载重型后悬挂农具时，前轴载荷不足会直接导致转向发飘、后轮抓地力下降，甚至出现作业过程中整机后仰的安全隐患，因此前置配重的结构设计、安装匹配度直接关系到拖拉机的作业稳定性与安全性。

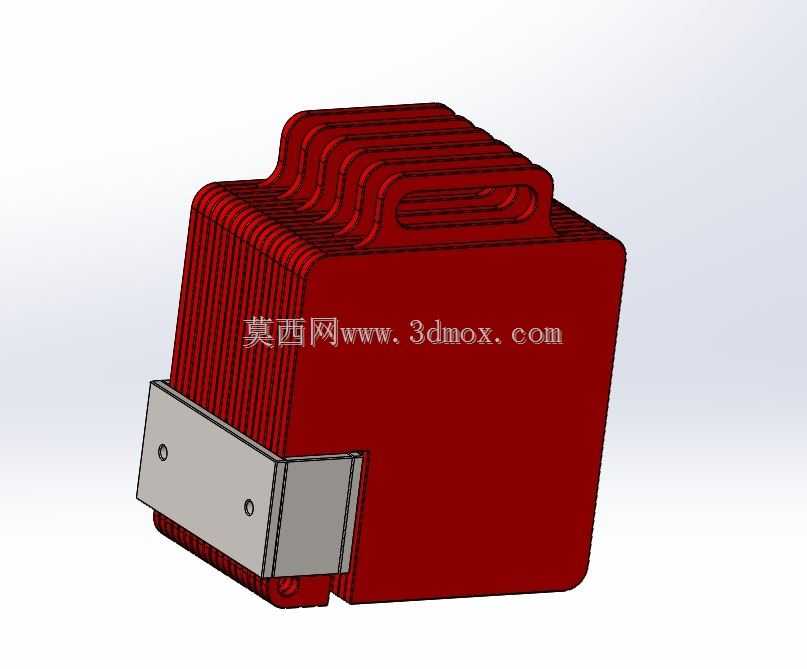

　　这款前置配重采用一体式铸铁质感的块状主体设计，主体外侧设置多道平行的散热式加强筋结构，既能够在铸造过程中平衡冷却速率，避免厚大铸件出现内部缩松缺陷，也能在实际使用中提升配重块整体的结构刚度，减少长期颠簸工况下的结构开裂风险。配重主体上部设置一体化的吊装握持结构，采用镂空式提手造型，无需额外焊接吊耳，既方便生产过程中的转运码放，也便于用户在拆装调整配重时的人工搬运与吊装对位，提手的圆角过渡设计充分考虑了铸造拔模角度与人工握持的受力合理性，避免尖锐棱角带来的磕碰损伤。

　　配重块前端设置独立的安装连接座，连接座采用平板式结构，上面预留两个对称的安装定位孔，孔位间距与拖拉机前保险杠的标准安装位完全匹配，安装时无需对原车结构进行打孔改装，直接通过螺栓即可完成紧固连接，连接座与配重主体采用嵌入式贴合设计，接触面积足够大，能够将配重的载荷均匀传递到前桥安装点，避免局部应力集中导致的安装座变形。从安装边界来看，这款配重的整体厚度控制在合理范围内，安装后不会超出拖拉机前轮的转向回转半径，不会对前轮的最大转向角度造成干涉，同时配重块底部预留足够的离地间隙，在田间起伏路面行驶时不会出现刮蹭田埂、土堆的情况，适配多数中小马力段的轮式拖拉机前装与后装改装需求。

　　从设计思路上，这款配重摒弃了传统多片叠装式小配重的零散结构，采用整体式单块配重方案，重量集中在前端最优受力位置，相同重量下的平衡效果优于分散布置的多块配重，同时减少了安装紧固件的数量，降低了长期颠簸后螺栓松动脱落的风险。配重主体的外轮廓采用大圆角过渡，没有突出的尖锐结构，在田间作业时不会刮扯作物、杂草，也能减少行驶过程中的风阻。表面的筋条结构除了加强刚度的作用，还能在雨天作业时引导水流快速流下，减少配重表面积水锈蚀的概率，延长部件的使用寿命。

　　在实际选型匹配时，需要根据拖拉机后悬挂的农具重量、作业时的轴荷分配比例来选择对应重量的前置配重，这款配重的重量密度符合铸铁配重的常规密度区间，安装后能够将前轴轴荷提升至合理范围，保证转向轮在任何作业工况下都有足够的抓地力，避免转向失灵的风险。安装时需要注意连接螺栓的预紧力矩，按照整车安装规范加装防松垫圈，定期检查螺栓紧固情况，避免长期颠簸导致配重移位。此外，这款配重的结构设计也预留了一定的拓展空间，用户如果需要进一步增加前轴载荷，可以在该配重基础上叠加适配的附加配重块，连接座的孔位具备通用兼容性，无需额外改装即可实现多块配重的叠装固定，适配不同作业场景下的配重需求。

　　不同于部分简易焊接式配重的粗糙结构，这款配重的所有棱边都做了倒角处理，安装后与拖拉机前部的造型协调性更好，同时不会在日常检修、擦拭车辆时造成人员划伤。上部的提手结构除了搬运功能，也可以作为临时的捆扎固定点，在需要前部挂载小型附属配件时，可以通过绑带穿过提手镂空位置进行固定，拓展了使用场景。整体结构没有多余的复杂造型，完全围绕实用功能展开，铸造工艺性好，适合批量生产，安装维护难度低，能够满足农用机械长期在恶劣工况下的使用要求，有效提升拖拉机带载作业时的稳定性与安全性，减少轮胎打滑带来的功率损耗，提升作业效率。
