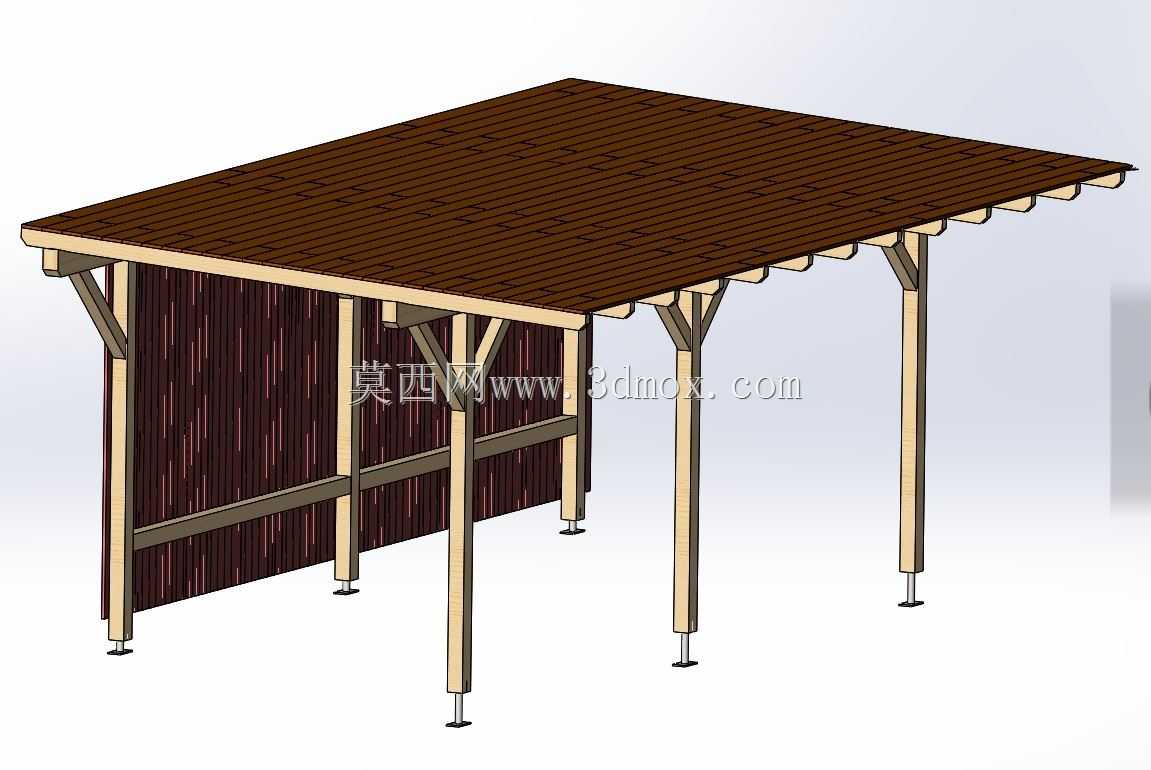

单侧支撑斜顶木质停车遮雨棚结构

　　日常做户外配套设施结构建模时，这类单侧斜顶木质车棚的需求占比不低，很多私家院落、园区边角停车区、民宿配套停车点都会用到这类结构，相比双侧对称支撑的车棚，它最大的优势是立柱全部靠单侧布置，停车时不会出现立柱遮挡车门开启的问题，驾驶员停靠、乘客上下车的动线完全不受立柱阻碍，尤其适合宽度有限的狭长停车区域，不会因为双侧立柱挤占停车净宽。从实际使用场景来看，这类车棚主要承担车辆遮阳、挡小雨、阻隔落叶与高空坠物的作用，靠后侧的竖向封板还能阻挡侧方斜向飘雨，减少车辆侧面被雨水打湿的概率，同时也能在一定程度上遮挡邻侧视线，提升停车区域的私密性。

　　做这个结构的三维建模时，首先要锚定安装边界的尺寸约束，常规适配家用乘用车的版本，棚体净宽度要留足2.4米以上，避免车辆停靠后后视镜超出棚体覆盖范围，纵向长度根据单车位或双车位需求调整，单车位版本做到5.5米即可覆盖常规三厢轿车的全长，棚顶前沿距离地面的净高度要控制在2.2米以上，满足SUV、小型皮卡等较高车型的通行需求，后侧封板的高度不需要做到棚顶全高，保留上部15公分左右的通风间隙，既能避免强风天气下棚体承受过大风阻，也能减少夏季棚内积热。

　　结构设计上，棚顶采用密排的木质椽条作为承载基层，上方铺设防腐木面板形成斜向排水坡面，坡度控制在5%到8%之间，既可以保证雨水快速顺着坡向流到棚外，不会在棚顶形成积水浸泡木质构件，也不会因为坡度过大导致整体造型突兀，和周边院落景观不协调。支撑体系全部采用方形实木立柱，每根立柱底部都配置了可调高度的金属地脚，安装时可以根据现场地面的平整度微调立柱高度，保证棚顶整体处于设计坡度上，不会出现局部凹陷积水的问题，地脚和地面通过膨胀螺栓固定，能抵抗常规地区的大风荷载，避免棚体移位。立柱和棚顶主梁的连接位置加设了斜向支撑木方，形成三角形稳定结构，抵消棚顶悬挑部分产生的下弯力矩，避免长期使用后棚顶前沿出现下垂变形。后侧的封板采用竖向密排的木方固定在横向龙骨上，龙骨和后侧两根立柱做刚性连接，既可以起到侧挡作用，也能进一步强化整体框架的抗扭刚度，减少棚体在侧向风力作用下的晃动量。

　　建模过程中要重点处理各个构件的连接节点，所有木构件的交接位置都要预留3到5毫米的安装间隙，考虑户外木质材料湿胀干缩的变形量，避免雨季木材膨胀后节点处出现挤压开裂的问题。金属地脚和木立柱的连接位置要做隐藏式设计，螺栓头不突出立柱外表面，既提升整体外观的整洁度，也能减少螺栓长期暴露在户外出现锈蚀的概率。棚顶的椽条排布要均匀，间距控制在40公分以内，保证上方铺设的木面板在人员偶尔上顶清理杂物时不会出现踩塌变形的问题，同时也能均匀承载冬季的积雪荷载，适配大部分非严寒地区的户外使用需求。这类结构因为全部采用模块化构件拆分设计，现场安装时不需要大型吊装设备，两名安装工人通过常规手动工具即可完成整体组装，后期如果出现局部构件损坏，也可以单独拆卸更换，维护成本远低于整体焊接的金属车棚，同时木质外观和庭院、园区的绿化景观适配性更强，不会像金属结构那样产生生硬的工业感。
