可弯折拼接式皮带输送结构设计

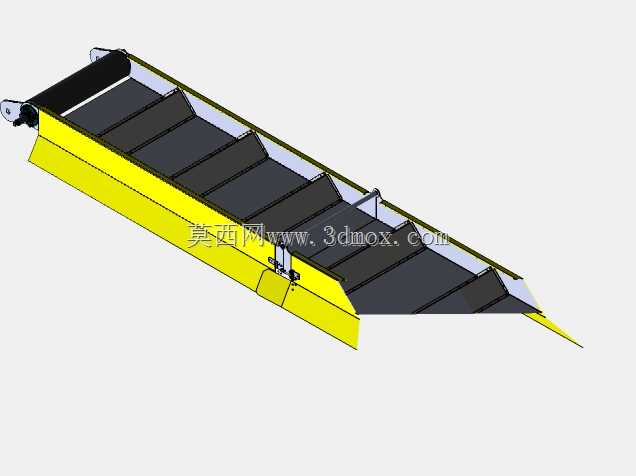

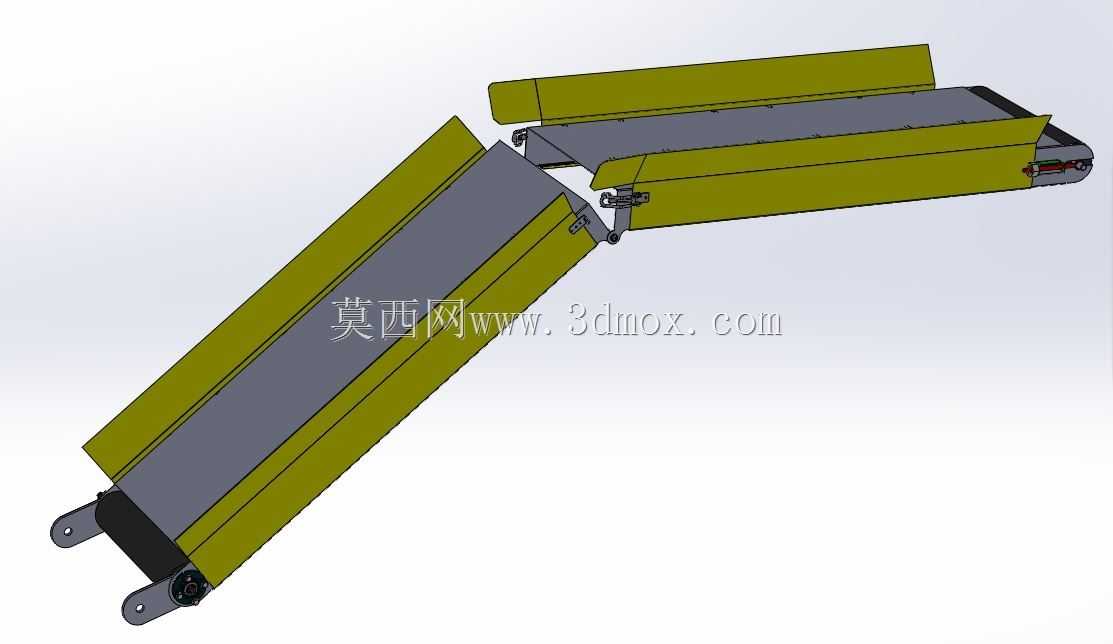

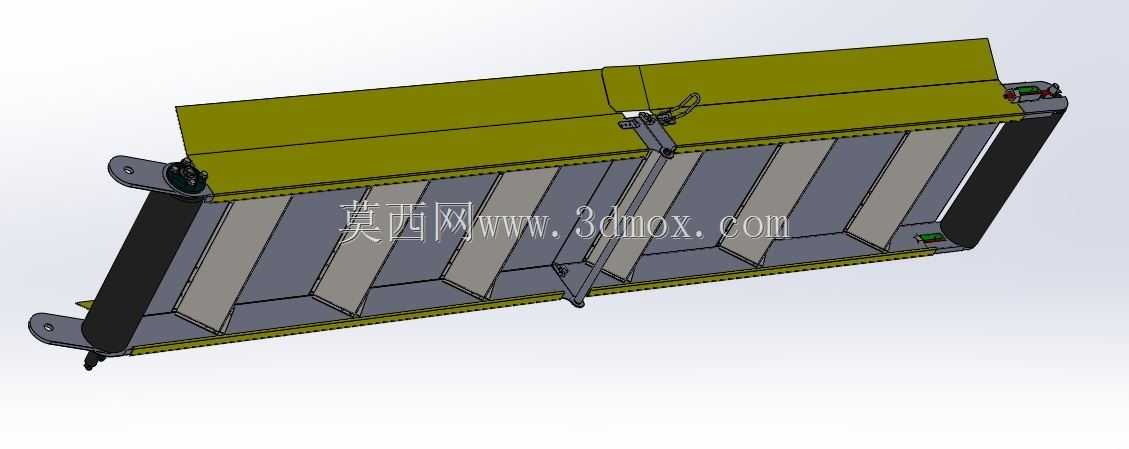

该可弯折拼接式皮带输送结构，主要面向车间内存在路径转折的物料转运场景设计，可适配厂房内立柱遮挡、设备排布紧凑无法布置直线输送线的工况，也可对接多台不同方向排布的加工设备出料端，完成工件在不同工位间的转向传递，相比多段独立直线输送线搭配转角机构的方案，能减少中间转接的落料卡顿、工件磕碰问题，尤其适合小型五金件、注塑件、包装件的连续转运。从结构设计逻辑来看，该输送单元采用模块化分段思路，每段独立输送段自带驱动辊与从动张紧辊，段与段之间通过铰接结构连接，可根据现场实际布局需求调整弯折角度，不需要额外定制转角机架，现场安装时仅需要将铰接销轴锁定，调整好各段支撑脚的高度即可完成布设，大幅缩短现场安装调试的周期。两侧的黄绿色护板采用折弯成型结构，通过螺栓固定在输送段侧边的铝型材机架上，护板高度略高于皮带承载面，可避免输送过程中工件从侧边滑落，同时护板与皮带边缘预留了3mm的间隙，不会对皮带运行造成摩擦干涉，护板的分段位置与输送段铰接位置对齐，弯折时不会出现护板卡滞的问题。从安装边界来看，单段直输送段的有效输送宽度为200mm，单段长度可根据需求选配400mm至1200mm的规格，铰接处的弯折角度调节范围为0至30度，可实现多段拼接后完成大角度的路径转向，设备整体安装高度可通过底部的支撑脚在600mm至900mm范围内调节，可适配不同高度的设备出料口对接需求。皮带采用防滑PVC材质，驱动辊表面做滚花处理，增大与皮带的摩擦力避免打滑，张紧机构设置在每段的从动辊端，通过调节螺栓即可调整皮带张紧度，日常维护时不需要拆解整体机架，仅需要松开张紧螺栓即可更换皮带。铰接位置的下方设置有辅助支撑轮，当输送段弯折布设时，辅助支撑轮可承接铰接处的载荷，避免长期运行后铰接位置出现下沉变形，保证皮带运行的平面度，减少皮带跑偏的概率。该结构在设计时充分考虑了车间布局的灵活性，不需要提前预埋安装基础，放置在平整的车间地面上锁定支撑脚即可投入使用，对于经常需要调整产线布局的中小批量加工车间来说，可重复利用的特性也能降低产线调整的设备投入成本。
