林区作业用三轮电动手推运载车结构设计

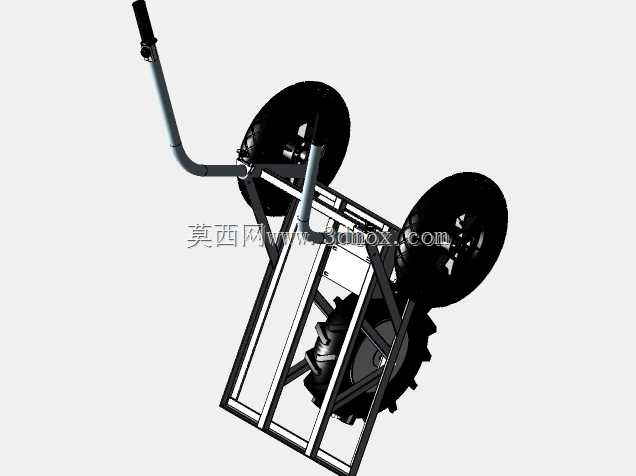

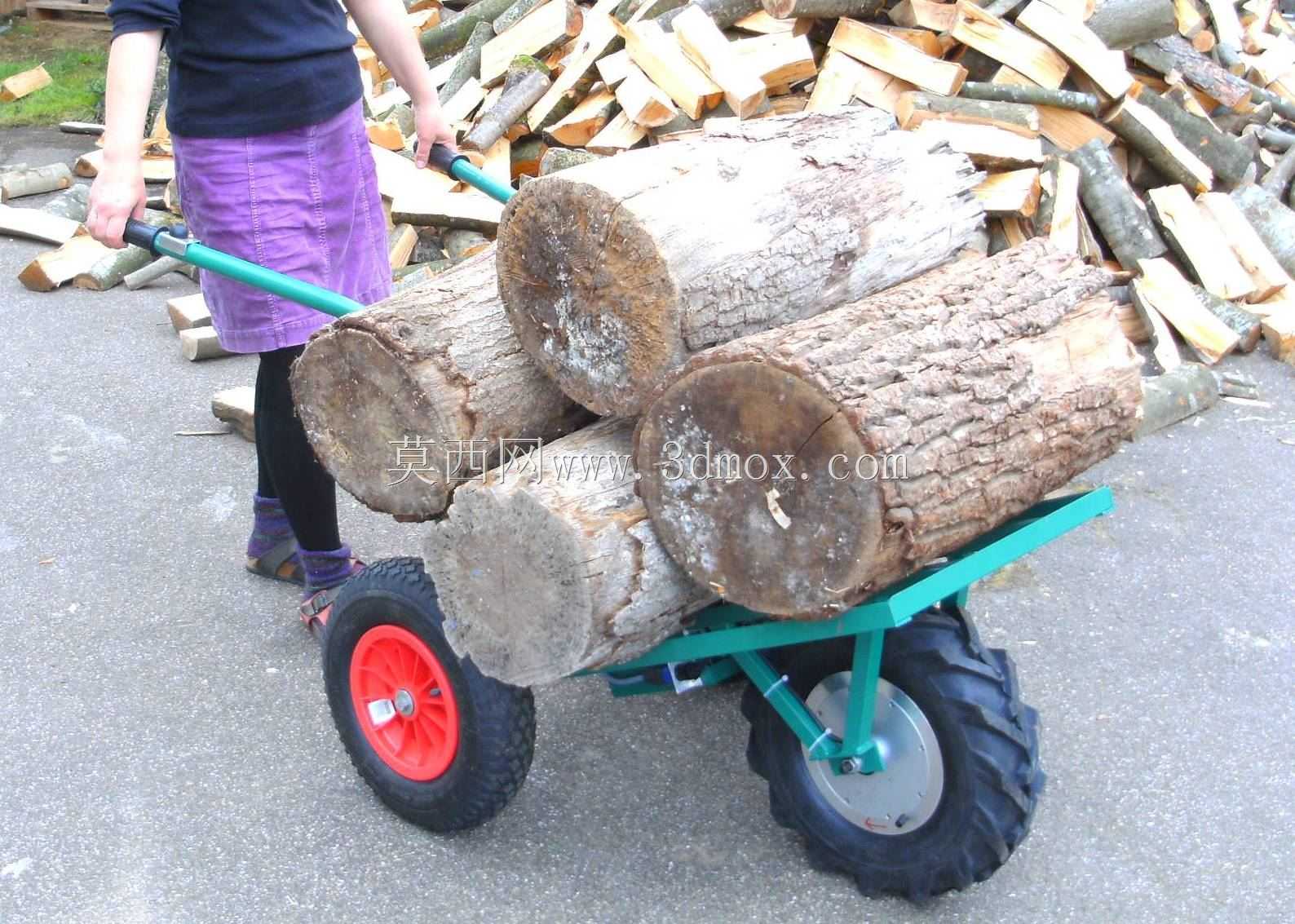

　　这款手推运载设备的设计初衷，是针对林区复杂非铺装路面的短距离物料转运需求，解决传统人力独轮车在山地、林间坡地作业时负载能力不足、转向费力、易侧翻的痛点。从结构布局来看，整车采用前单轮后双轮的三轮支撑构型，不同于常规两轮手推车的平衡逻辑，后轴布置的两个大花纹越野轮承担主要负载，前端单导向轮配合可大角度转动的推把，在狭窄的林间步道、伐区作业面能实现极小半径转向，推把的高度设置贴合成年作业人员自然站立的握持位置，握把处做了防滑纹理处理，长时间推行时能降低手臂疲劳度。车架主体采用矩形钢管焊接成型，管材壁厚选型兼顾了结构强度与整车自重控制，在林区携带转运时不会因为设备过重额外增加作业负担，车架中部预留了平整的载物安装面，

　　可根据不同作业需求加装载物货斗、薪柴捆扎架、小型作业工具挂载点，适配林间火柴原料收集、抚育作业工具转运、零散伐区木材短驳等多类场景。行走轮的选型上，后轮采用深齿越野橡胶轮，胎面的凸起花纹能在腐殖土、落叶覆盖的坡地、雨后湿滑泥面提供足够抓地力，避免推行时出现轮体打滑空转的情况，前轮采用同规格小直径越野轮，配合转向节的限位结构，防止大角度转向时轮体与车架纵梁发生运动干涉。动力部分的安装位预留于车架下部靠近后轴的位置，重心布置在前后轮支撑三角形的形心附近，满载状态下不会出现车头翘起或者后轮过载的情况，电池仓做了框架式防护结构，避免林间行进时树枝、石块磕碰造成电池损坏，动力输出通过链传动结构连接至后轴，传动结构外侧加装了防护盖板，防止枯枝、

　　杂草卷入传动部件造成卡滞。推把与车架的连接位置设置了减震缓冲结构，在颠簸路面推行时能过滤掉大部分轮体传递上来的振动，降低作业人员的握持冲击力，车架的焊接位置都做了圆角过渡处理，没有尖锐的外凸棱角，避免在林间穿行时勾挂衣物、划伤作业人员。从安装边界来看，整车最大宽度控制在800毫米以内，能顺利通过林间常规的集材道、树木间隙，整车长度在推行状态下不超过1400毫米，在狭小的作业面调头、挪位不需要额外的回转空间，载物平台的离地高度设置在450毫米，装卸物料时不需要过度弯腰，符合林区作业的人机工程要求。车架后部预留了驻车支撑的安装位，在坡地临时停靠时可以放下支撑脚，避免设备溜坡，载物平台的四周预留了捆扎绳挂点，转运零散物料时可以用绑带固定，

　　防止行进过程中物料掉落。不同于厂区用的平板手推车，这款设备的轮距做了针对性加宽，在横向坡度不超过15度的坡面上作业时能保持稳定不侧翻，推把的转动角度范围设置为左右各60度，配合前轮的转向行程，在狭窄的林间通道里不需要反复调整就能顺利通过。整个结构的零部件都采用通用化选型，轮体、轴承、紧固件都采用市面通用标准件，在林区作业出现部件损坏时可以快速更换，不需要定制特殊配件，降低了设备的后期维护成本。车架表面做了喷塑防锈处理，能适应林区高湿度、多腐殖质的使用环境，不会因为长期露天放置出现快速锈蚀的情况，动力控制模块集成在推把握持位置，作业人员在推行过程中不需要抬手就能完成动力通断、速度调节的操作，控制按键做了大尺寸防滑设计，佩戴劳保手套时也能准确操作。
