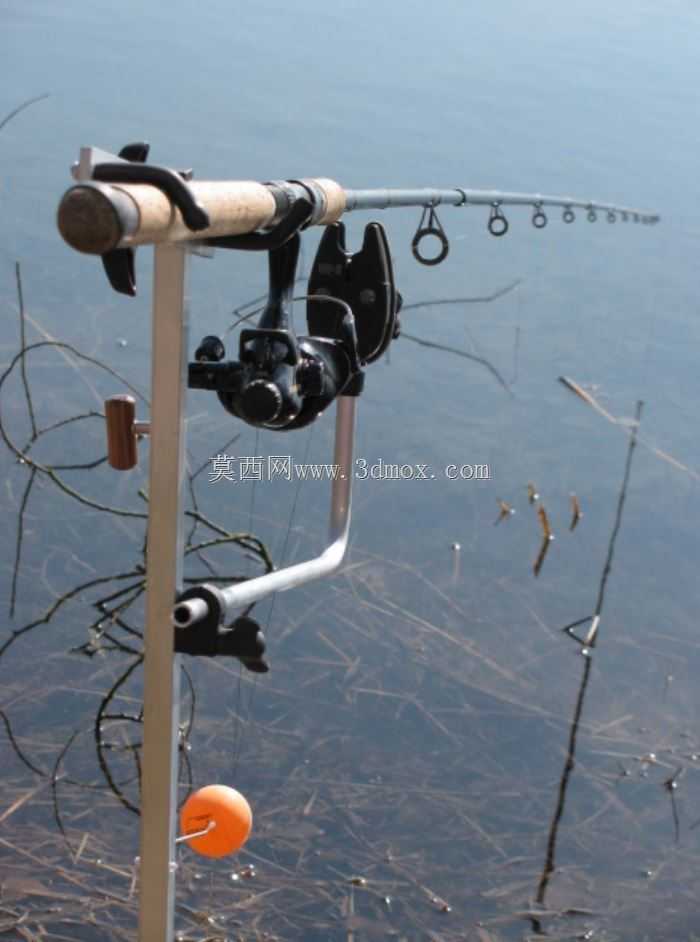

可折叠单腿吊杆式垂钓传感装置结构

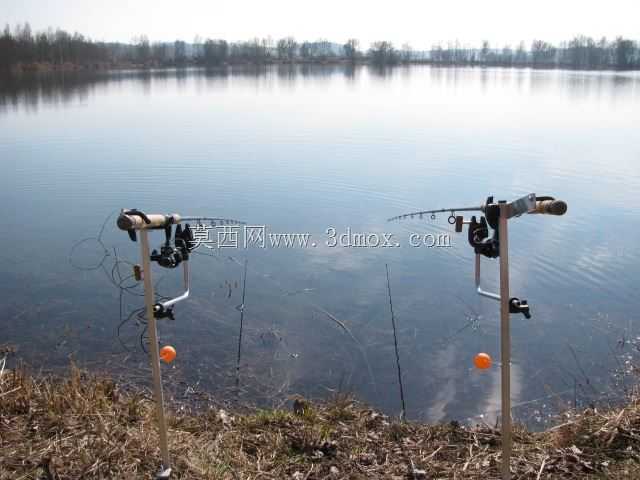

　　这款可折叠单腿吊杆结构，最初的设计切入点是解决传统垂钓过程中，钓手长时间紧盯浮漂产生的视觉疲劳问题，同时兼顾野钓场景下装备轻量化、快速部署的实际需求。从实际应用场景来看，它适配岸钓、桥钓、简易筏钓等多种户外垂钓环境，不需要复杂的钓台搭建，单根立柱即可完成整体固定，对作业空间的要求极低，哪怕是狭窄的河岸护坡、桥边护栏旁都能快速架设完成。

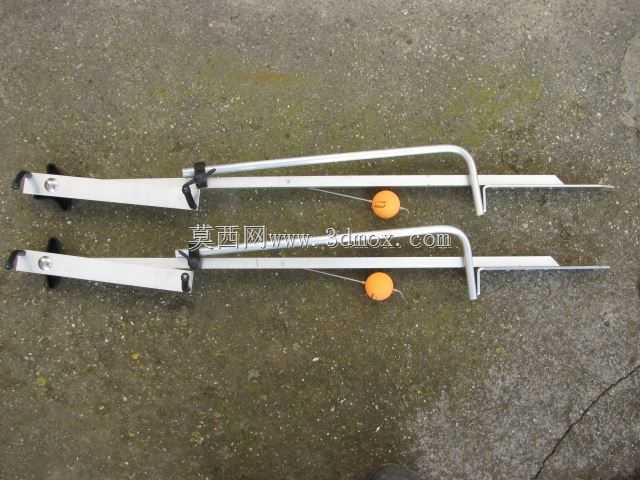

　　从功能特性上看，这套结构没有依赖复杂的电子咬合传感元件，而是通过纯机械结构的力传导实现咬钩信号反馈：当鱼类咬钩拖动钓线时，线组拉力会触发摆臂上的重力坠位移，坠体撞击立杆的声响可以直接传递给钓手，哪怕钓手视线暂时离开钓点，也能通过清晰的撞击声捕捉咬钩信号，完全规避了电子传感器电量不足、信号受环境干扰失灵的问题，在无供电的野外环境下可靠性更强。结构上的可折叠设计，让长条形的钓臂可以沿铰接点转动收合到立杆侧方，收合后整体轮廓尺寸大幅缩小，能够直接放入普通钓具包内，不需要额外配备长尺寸装备收纳容器，转场携带的便利性提升明显。

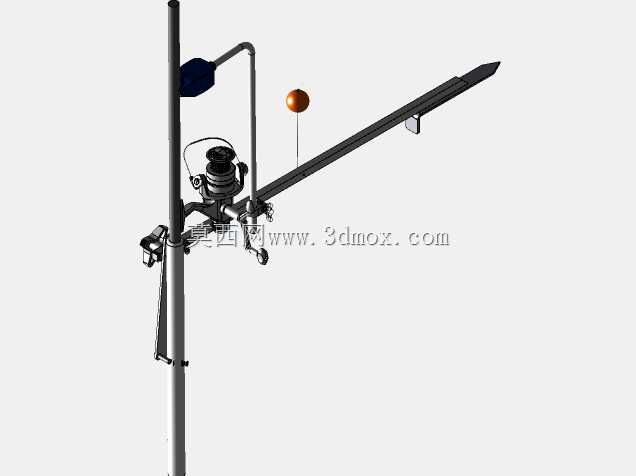

　　设计思路上，整体采用单立柱悬臂承载的结构形式，立杆作为主要承载部件，下部预留了通用的装夹接口，可以适配不同厚度的护栏、岸边硬质固定基面，装夹位置的调节行程覆盖了常规户外场景的固定厚度范围，不需要额外加工转接件即可完成安装。悬臂部分采用等强度的变截面设计，靠近铰接支点的位置截面尺寸更大，向竿稍方向逐步收窄，在保证整体抗弯强度的前提下尽可能降低结构自重，避免长时间架设后立杆出现倾斜变形。线轮的安装座设置在悬臂靠近支点的位置，一方面降低悬臂端部的承重负载，减少悬臂的下挠变形量，另一方面也方便钓手在站立姿态下完成收线、换饵操作，不需要过度俯身探身，操作姿态更符合人体工程学要求。

　　安装边界方面，立杆的有效装夹高度可以根据实际钓点的水位差进行调节，调节区间覆盖了常规岸钓的水位落差范围，悬臂伸出后，竿稍位置距离立杆的水平距离足够避开岸边的障碍物、杂草丛，让钓线可以垂直落入钓点水域，不会因为岸边杂物剐蹭钓线影响信号传递精度。摆臂上的触发坠位置可以根据钓组的配重、目标鱼种的咬钩力度进行滑动调节，针对小型鱼种可以将坠体调整到靠近触发点的位置，降低触发所需的拉力阈值，针对大体型鱼种则可以将坠体外移，避免小鱼蹭线产生误触发，适配不同垂钓场景的灵敏度需求。

　　结构的铰接位置都设置了阻尼锁紧结构，展开悬臂后可以直接锁死固定角度，不需要额外的插销固定，架设操作步骤被压缩到最低，一个人在一分钟内即可完成从收纳到架设的全部流程。所有受力铰接点都采用了耐磨的衬套结构，反复折叠展开也不会出现明显的间隙晃动，长期使用后悬臂的定位精度不会出现明显衰减。立杆表面做了防滑处理，装夹固定后不会因为风载、钓线拉力出现转动移位，哪怕是遇到大风天气，整体结构的稳定性也能满足垂钓作业的要求。整套结构没有多余的装饰性部件，所有结构特征都服务于功能实现，零件数量少，后期维护更换易损件也非常方便，不需要复杂的拆解工具即可完成日常保养。
