标准铝型材铆接螺纹结构自行车拖挂装置

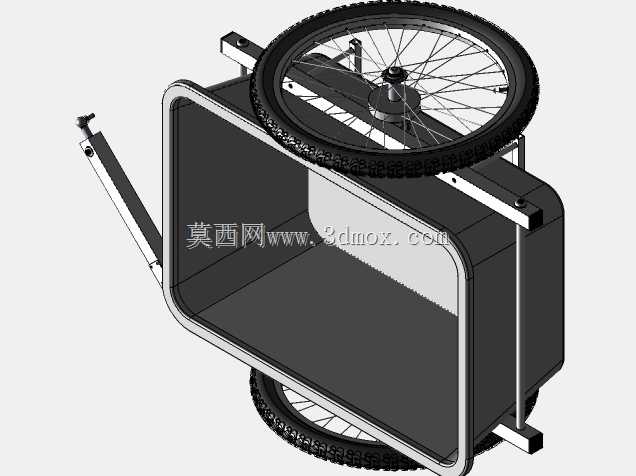

　　日常骑行载物场景中，单车载重上限往往难以满足短途物资转运、户外露营装备携行、小件物料配送的需求，这款自行车拖挂装置正是针对这类场景开发的配套载具，可直接挂载于常规自行车尾部，拓展骑行过程中的载物能力，无需对自行车本体做破坏性改装，适配多数城市车、山地车的后座安装点位。整体框架采用标准工业铝型材搭建，型材之间通过铆接配合螺纹紧固件完成连接，摒弃了传统焊接框架易变形、后期维护调整难度大的问题，所有连接点位均可在出现松动时单独紧固，若局部型材出现磕碰损伤，也可直接替换对应长度的标准型材，无需整体报废框架，大幅降低了后期使用维护的成本。拖斗部分采用敞口式箱体结构，内部预留了90砂浆桶的适配安装空间，可直接放置标准规格的储料桶，

　　也可根据载物需求搭配绑带、网兜固定不同形态的货物，箱体边缘做了圆弧过渡处理，避免骑行过程中尖锐边角剐蹭骑行者或周边路人。行走部分采用20英寸规格的车轮，轮组安装位设置了可微调的张紧结构，可适配不同公差的同规格轮组，两轮对称布置在箱体下方两侧，轮距经过反复校核，在常规骑行转向、低速过坎时不会出现侧翻风险，车轮上方预留了挡泥板安装孔位，用户可根据使用场景自行加装挡泥配件，避免雨天骑行时泥水甩入箱体内部。挂接装置采用行业通用的标准件结构，连接端设置了万向转动关节，可在自行车转向、上下坡时自适应调整角度，不会因为拖挂装置限制自行车的正常转向角度，也不会在路面起伏时出现硬连接掰断车架或挂架的问题，挂接处的锁紧结构采用快拆设计，

　　无需额外工具即可完成拖车与自行车的连接或分离，日常收纳时可快速拆分，减少存放占用的空间。整体结构自重控制在8kg，单人即可完成搬运、挂载、拆卸的全流程操作，不会因为自重过大额外增加骑行的负担。设计过程中优先考虑了标准件的复用率，除铝型材框架外，轮组紧固件、挂接关节、锁紧结构均采用市面通用的标准五金件，用户在使用过程中若出现零件损耗，可直接在常规五金渠道采购替换，无需定制特殊配件。框架的铝型材选型兼顾了结构强度与自重控制，型材壁厚经过载荷校核，在额定载重范围内不会出现型材弯曲、连接点位变形的问题，箱体内部无突出的连接结构，载物空间规整，空间利用率较高。安装边界方面，挂接装置的适配尺寸覆盖了常规自行车后座的安装孔位范围，

　　无需额外打孔或加装转接座即可完成固定，拖车轮距宽度小于常规自行车车把宽度，骑行时无需额外关注宽度差带来的通行问题，可顺利通过日常骑行的非机动车道、小区门禁等常规狭窄通行区域。转向过程中，拖车的行驶轨迹与自行车后轮轨迹偏差经过优化，低速转向时不会出现轮组蹭到箱体框架的问题，高速直线骑行时轮组的转动稳定性较好，不会出现左右摆振的情况，影响骑行安全。
