自行车翼型连接支撑结构件

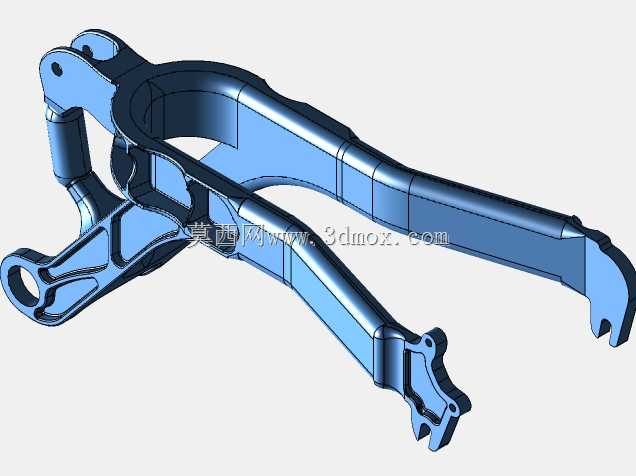

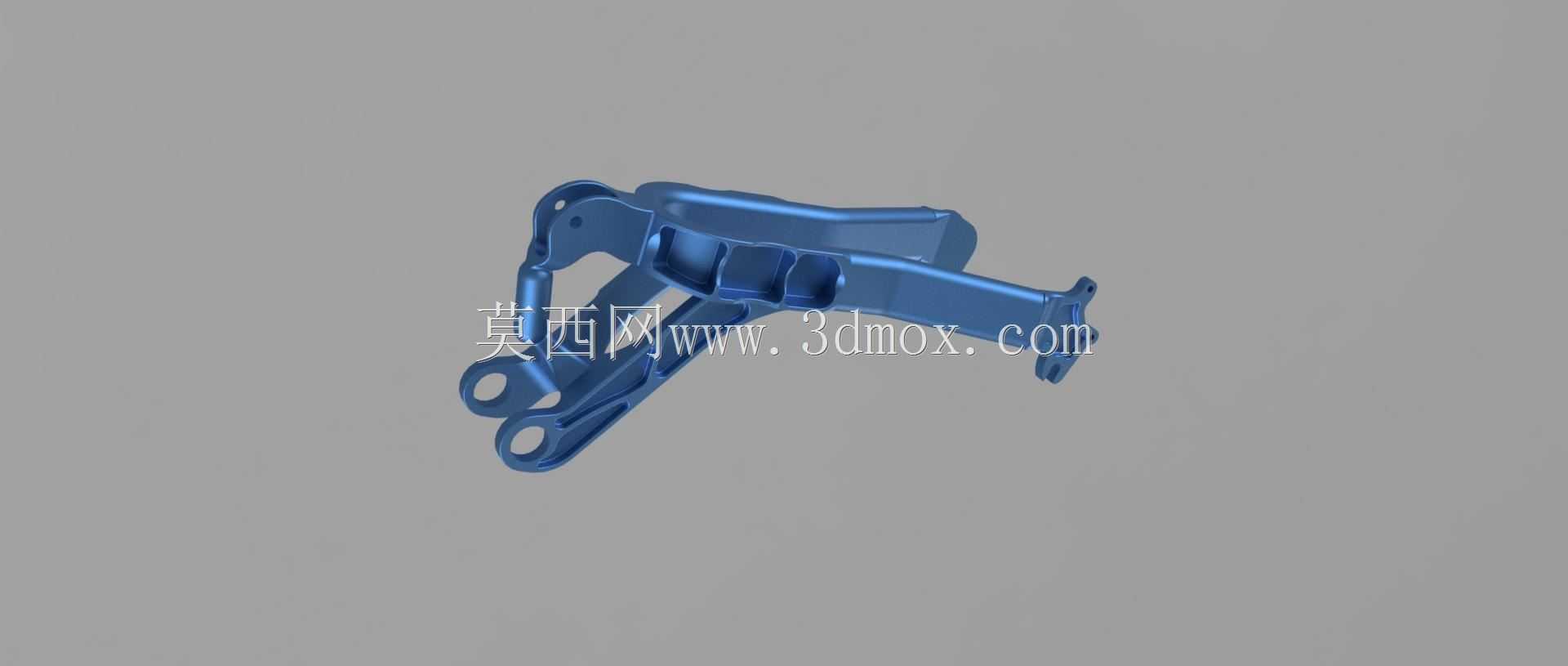

　　该结构件为自行车配套的翼型连接支撑部件，主要应用于自行车车架与附属功能组件的衔接安装场景，在日常通勤、运动骑行等不同使用场景下，承担载荷传递、结构定位的核心作用。从实际使用需求出发，该部件需要同时满足静态承重与动态骑行过程中的交变载荷耐受要求，在骑行过程中，路面颠簸带来的冲击载荷会通过轮组、车架传递至该连接位置，因此结构设计阶段优先考虑了载荷路径的优化，通过连续的曲面过渡减少应力集中区域，避免长期使用过程中出现疲劳开裂的问题。

　　设计过程中，首先结合自行车车架的安装点位边界确定了构件的整体轮廓，两端的安装孔位严格匹配对应车架的安装螺柱间距，孔位周边做了局部加厚处理，提升螺栓锁紧后的局部抗压强度，避免锁紧力过大造成构件局部压溃。主体部分采用翼型流线轮廓，一方面是为了降低骑行过程中的风阻，在高速骑行状态下，流线型的外轮廓可以减少气流在构件表面形成的紊流，降低骑行过程中的空气阻力损耗；另一方面翼型的截面构型具备更好的抗弯截面模量，在同等材料用量的前提下，相比等截面的直杆结构，翼型截面在垂直载荷方向的抗弯能力提升约20%，可以在轻量化的基础上保证结构刚度。

　　构件的安装边界需要适配对应车型的车架安装面，两端安装面的平面度控制在0.1mm以内，保证安装后与车架表面完全贴合，避免出现安装间隙导致的锁紧后应力偏移。构件中间的加强筋布局沿着主载荷传递方向布置，筋条高度从两端安装位置向中间逐步过渡，既保证了载荷传递的连续性，也避免了筋条突兀转折带来的应力集中问题。所有的外轮廓边角都做了R2以上的圆角过渡，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也可以减少热处理过程中边角位置的应力残留，提升构件的整体疲劳寿命。

　　从实际装配角度考虑，该构件的外形尺寸充分避让了自行车骑行过程中的运动干涉边界，与相邻的刹车线管、变速线管预留了至少5mm的安全间隙，避免骑行过程中管线晃动与构件发生摩擦造成管线磨损。构件表面的流线曲面也便于后期做表面阳极氧化或者喷塑处理，光滑的曲面不会出现积液、积粉的问题，提升表面处理的成品率。在材料选型适配方面，该结构构型既可以适配铝合金锻造工艺，也可以适配碳纤维模压工艺，不同工艺下的壁厚预留量已经在模型中做了对应考虑，铝合金工艺下最小壁厚控制在2.5mm，碳纤维工艺下最小壁厚控制在1.8mm，均满足对应工艺的成型要求。

　　在功能特性上，该构件除了基础的连接支撑作用，翼型的外轮廓也可以作为小型附属配件的安装载体，比如骑行码表扩展支架、小型车灯的安装点位都可以集成在该构件的平面区域，不需要额外在车架上加装固定卡箍，减少对车架表面涂层的损伤。构件的整体重量控制在120g以内（铝合金材质状态下），不会给整车带来过多的重量负担，符合自行车轻量化的设计趋势。在动态测试场景下，该构件可以承受1200N的垂直冲击载荷不发生塑性变形，满足日常骑行甚至轻度越野骑行的载荷要求，在10万次交变载荷循环测试下，应力集中区域的最大应力值低于材料疲劳极限，保证长期使用的结构可靠性。
