三角星形连接传动支架结构设计

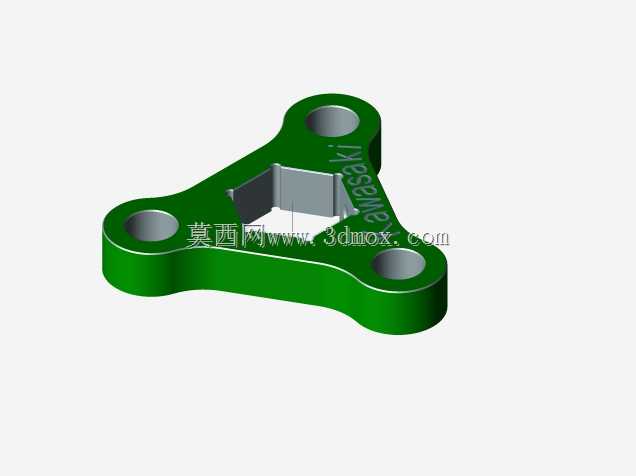

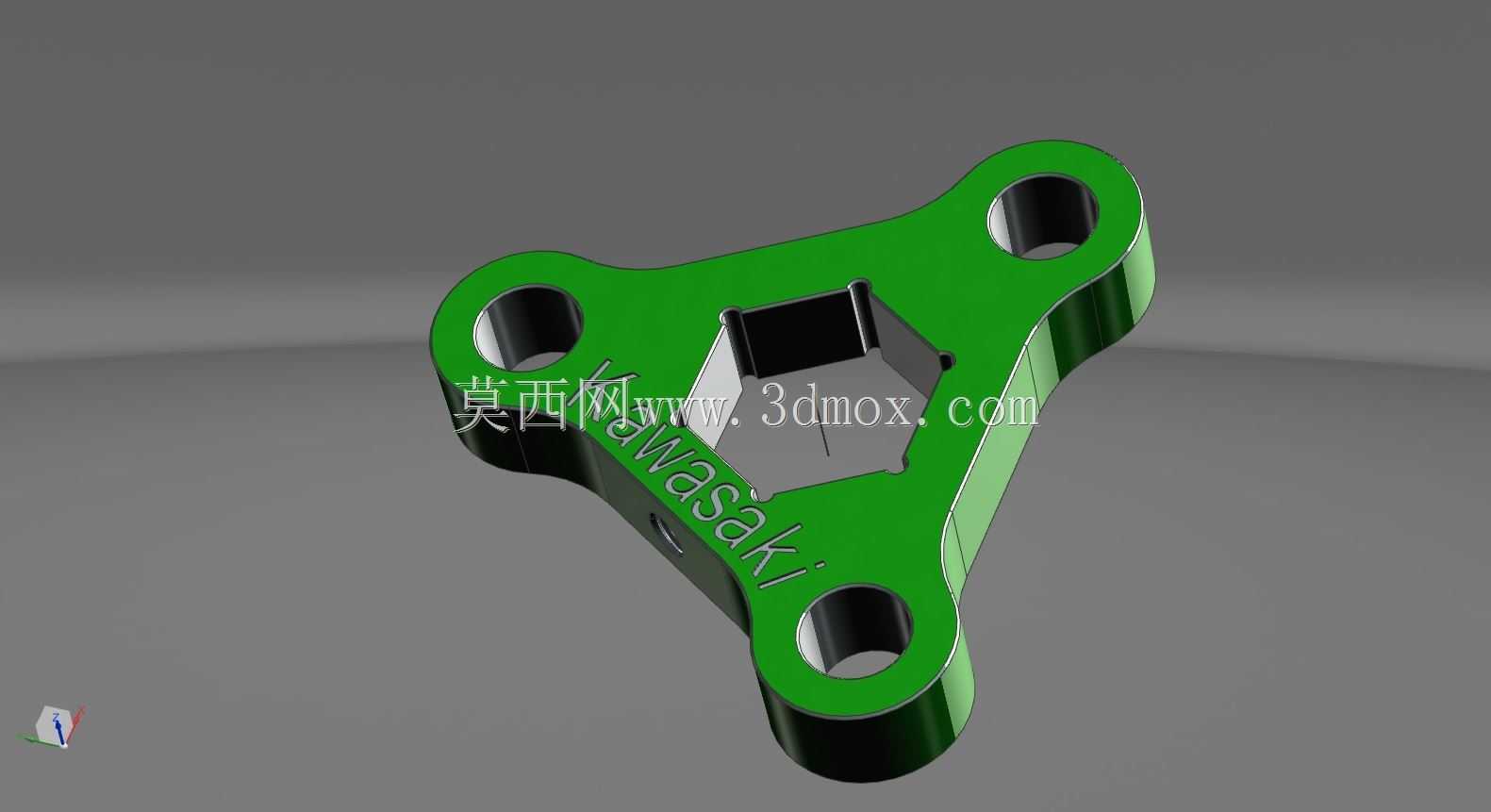

　　该三角星形传动支架属于机械传动系统中的中间连接构件，主要应用在需要多点同步固定、扭矩传递的装配场景中，常见于小型动力输出端与执行端之间的转接工位，也可作为轻量化设备的机架连接节点使用。从实际工况来看，这类构件往往需要承受多方向的交变载荷，三个端部的安装孔分别对应不同的装配点位，中心的异形方孔则用于与动力输出轴配合，将轴端的扭矩均匀分散到三个连接端，避免单点受力过载。

　　设计过程中首先要确定中心配合孔的形位公差，方孔的四个侧壁需要与轴端保持足够的接触面积，既要保证扭矩传递的可靠性，又要控制装配间隙，防止运行过程中出现冲击晃动。三个端部的圆孔为螺栓过孔，孔位的位置度直接决定装配时能否顺利对位，建模阶段需要以中心孔为基准建立三向均布的坐标系，保证三个孔的中心连线构成等边三角形，让受力路径完全对称。支架的板面厚度需要根据传递扭矩的大小核算，过薄会在载荷作用下发生翘曲变形，过厚则会增加不必要的重量，对于这类轻量化传动场景，板面厚度通常取安装孔直径的0.6到0.8倍，同时在孔位周边做局部加厚处理，提升螺栓压紧区域的结构强度。

　　外形上采用三角星形的轮廓并非单纯的造型选择，而是受力优化后的结果：三个臂部从中心向外逐渐延展，轮廓线顺着应力传递的方向延伸，去掉了三角形顶点外侧多余的材料，既减轻了整体重量，又不会破坏主受力路径的结构完整性。臂部与中心区域的过渡位置采用圆弧过渡，避免直角结构带来的应力集中问题，在交变载荷工况下，这种过渡设计能大幅降低疲劳断裂的风险。零件表面的品牌标识区域做了下沉雕刻处理，不会额外增加零件的外廓尺寸，也不会影响装配面的平面度。

　　安装边界方面，该支架的整体外廓由三个安装孔的中心距决定，装配时需要在三个孔位外侧预留至少螺栓直径1.5倍的操作空间，方便扳手伸入完成螺母锁紧。中心方孔的轴向深度需要与配合轴段的长度匹配，轴端插入后不能超出支架的外侧端面，避免与相邻装配部件发生干涉。三个安装孔的端面需要保证足够的平面度，螺栓锁紧后支架板面不能出现局部悬空，否则运行过程中会产生附加弯矩，加速连接螺栓的疲劳损坏。

　　从建模逻辑来看，这类零件适合采用参数化设计方式，将中心孔尺寸、安装孔中心距、板面厚度、臂部宽度等核心尺寸设置为可变参数，后续面对不同扭矩等级、不同安装点位的需求时，只需修改对应参数即可快速生成新的衍生模型，无需重新绘制整体轮廓。建模时优先绘制中心对称的草图，通过阵列命令生成三个臂部结构，保证三个方向的结构尺寸完全一致，后续的倒角、圆角等细节特征也采用同步阵列的方式添加，避免手动逐个绘制出现尺寸偏差。

　　在实际设备选型应用中，这类支架可以替代传统的一体式转接法兰，在安装空间受限、三个连接点位呈三角分布的场景下，其占用的空间远小于圆形法兰，重量也能降低百分之四十以上。由于三个连接点均匀分布，支架工作时的受力平衡性更好，动力传递过程中的振动也能得到一定程度的抑制，适合在中小型自动化设备、轻型动力传输机构、专用工装夹具的连接工位中使用。零件的加工适配性也较强，既可以采用板材数控切割后做孔位精加工，也可以通过压铸工艺批量成型，后续仅需对配合孔和安装面做少量机加工即可满足使用要求。
