脚踏传动式老式纺车结构设计

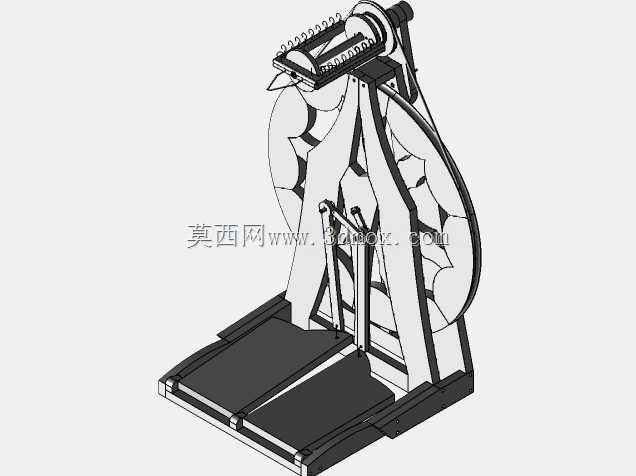

　　这套结构的核心是把双脚的往复踩踏动作转化为纺锭的连续回转，整体采用落地式木质框架承载，没有额外的电机或外接动力接口，适合在无供电的手工织造场景里完成纤维捻线与卷绕作业。从实际使用边界看，整机重心落在底部矩形基座上，两块踏板分别铰接在基座前端，操作者坐姿状态下双脚自然放置即可施力，不需要额外预埋地脚螺栓，放置在平整硬质地面就能稳定运行。

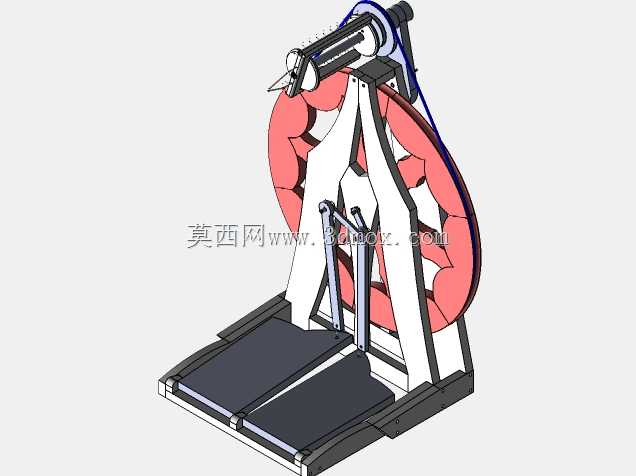

　　传动路径的设计很有传统机械的典型特征：踏板通过连杆带动大带轮的偏心曲柄，把直线往复运动转换成整周回转；大带轮再通过环形绳带将运动传递到上方的纺锭组件，绳带张紧度可以通过纺锭支座的小幅位移调整，避免长期使用后打滑丢转。大带轮采用辐条式结构，在保证转动惯量的同时削减了自重，轮缘开出嵌放绳带的槽位，运转时绳带不易脱出。

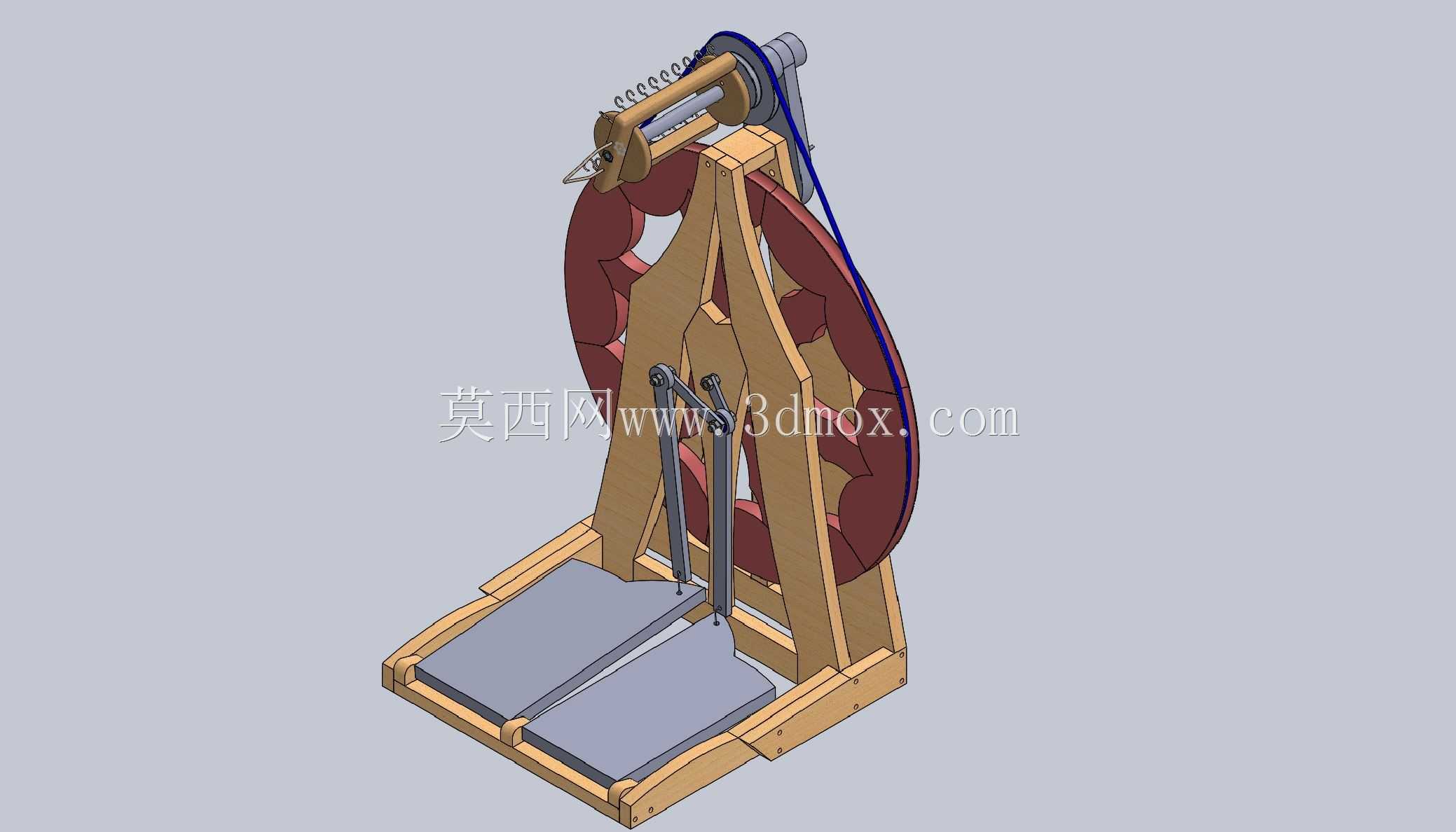

　　机架部分由多块立式木板拼接成A字形支撑，既承担上方纺锭和导纱构件的载荷，也为大带轮留出足够的回转空间，避免轮体与支架发生运动干涉。纺锭支座上集成了弹簧加压结构，用来控制纱线张力，前端的导纱钩位置对应纺锭中心，纤维经过牵伸后能均匀捻合并卷绕到纱管上。整机的横向尺寸主要由大带轮直径决定，纵向尺寸覆盖踏板行程与基座长度，高度方向以操作者坐姿肘部高度为参考，安装时只需保证前方留出踩踏空间、后方无障碍物阻挡带轮回转即可。

　　从结构设计角度拆解，这套方案优先保证了动力转换的可靠性与维护便捷性：所有铰接点都采用简易销轴连接，磨损后可以单独更换；木质构件的拼接位置预留了装配余量，能够适应温湿度变化带来的微小形变；大带轮的偏心距直接决定踏板行程，偏心距过小会导致踩踏频率过高，过大则增加施力幅度，模型里的取值在人力舒适区间内，兼顾了转速与发力效率。

　　这类结构不仅可用于传统手工纺纱场景，也能作为机械原理教学中曲柄连杆机构、带传动机构的直观演示载体，帮助理解往复运动与旋转运动的转换逻辑。建模时需要重点核对踏板极限位置对应的连杆角度，防止机构出现死点；同时要校验大带轮外缘与机架、踏板之间的安全间隙，保证全行程无碰撞。纺锭部分的同轴度会直接影响纱线卷绕成型效果，支座上的定位孔需要与带轮绳槽保持平行，否则绳带会在运转中持续跑偏。

　　基座的两块踏板表面做了加宽处理，增大脚部接触面积，长时间操作不易疲劳；弹簧组件的预紧力可以通过端部螺母调节，适配不同粗细纤维的捻线需求。整体没有复杂的铸造或钣金件，大部分构件以型材加工为主，制造成本低，修复难度小，非常适合个体化、小批量的手工生产场景。
