波拉德式离心飞轮叶轮结构设计

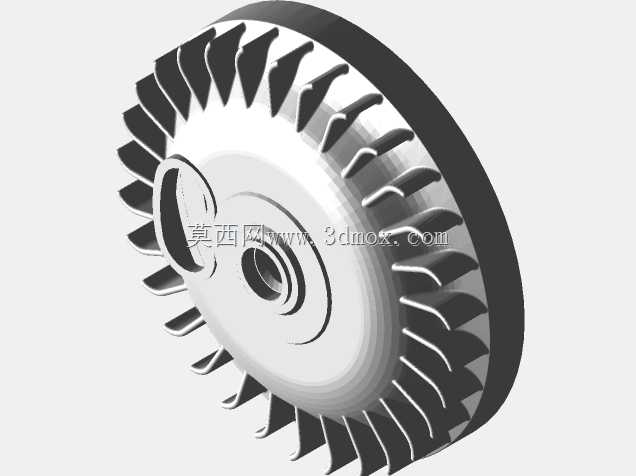

　　该轮盘类零件的结构设计，核心围绕转动惯量匹配与流体导向双重功能展开，从整机装配的边界约束倒推每一处曲面与壁厚的取值。在中小型动力传动、流体输送以及惯性储能场景中，这类带周向叶片的轮盘往往同时承担飞轮储能与叶轮导动的作用，设计阶段需要同时兼顾动平衡精度、结构刚性与流道效率，不能单一追求某一项性能指标。

　　从实际装配边界来看，轮盘中心的阶梯孔是核心安装基准，孔段的同轴度直接决定整轴转动的振动水平。中心孔分为两段不同直径的圆柱面，内侧小孔用于与传动轴形成过盈或过渡配合，传递旋转扭矩；外侧大孔为沉台结构，用于容纳轴端锁紧件、定位挡圈或者轴承端面，避免装配后连接件突出轮盘端面，干涉周边壳体或流道空间。轮盘中心向外延伸的平整盘面，是整个零件的刚性基础，盘面厚度从中心向外缘逐步递减，这种变厚度设计并非单纯为了减重，而是匹配转动时的应力分布——中心区域承受轴孔传递的扭矩与离心拉应力，需要更大的壁厚保证强度，外缘区域应力水平降低，减薄厚度可以控制整体转动惯量的分布，避免惯量过度集中在最外端导致启停响应滞后。

　　周向均匀排布的弧形叶片是该零件区别于普通平板飞轮的核心特征。叶片采用后弯式曲面造型，而非径向直叶片，这种设计在流体工况下可以有效降低流体进入叶片时的冲击损失，当轮盘在腔体内旋转时，叶片能够平顺带动介质沿径向向外流动，减少湍流与流动噪音。所有叶片沿圆周方向等角度分布，单支叶片的厚度从根部到叶顶保持均匀过渡，根部与轮盘盘面采用圆角衔接，避免直角连接处产生应力集中——在高速旋转工况下，叶片根部是疲劳失效的高发位置，圆角半径的取值需要结合叶片厚度与材料许用应力确定，既要保证应力分散效果，又不能让圆角过大挤占相邻叶片之间的流道宽度。叶片的曲面弧度经过连续曲率处理，不存在局部突变的折角，既保障流体导向的平顺性，也让三维建模过程中曲面缝合的质量更高，后续数控加工或者增材制造时不会出现几何错误。

　　轮盘外缘的实心轮缘结构，是转动惯量的主要贡献区域。相较于盘面与叶片，外缘轮缘的厚度更大，质量集中在旋转半径最大的位置，用最少的质量增量获得最大的转动惯量提升，这正是飞轮储能功能的核心设计思路。轮缘的外圆面为完整的圆柱面，表面粗糙度要求高于叶片曲面，它可以作为动平衡校正的装夹基准，也可以在部分结构中与制动部件、转速检测部件配合，实现转速监测或者驻车制动功能。轮缘与叶片顶端的衔接处同样做了顺滑处理，消除装配与运转过程中可能存在的锐边，也避免流体在轮缘内侧形成涡流死区。

　　在设备选型与结构适配阶段，该零件的轴向尺寸需要严格匹配腔体的安装间隙。轮盘整体的轴向宽度由叶片高度与两侧盘面的厚度共同决定，安装后叶片端面与腔体侧壁之间需要保留均匀的微小间隙，间隙过大会导致流体回流降低效率，间隙过小则会因为轴系窜动、热膨胀出现刮擦。设计时需要提前核算轴系的最大窜动量、零件工作时的热膨胀量以及腔体的形位公差，预留合理的安全间隙。同时，整个零件的质量分布必须满足动平衡等级要求，周向叶片的等分精度、轮缘的壁厚均匀度都需要在建模阶段进行对称约束，减少后续动平衡校正的去质量工作量。

　　从工程应用的实际反馈来看，这类复合功能的轮盘零件，常见于小型液力传动装置、惯性储能机构、离心式风机泵类以及专用传感器的转动组件中。在液力耦合场景中，它可以作为泵轮使用，带动工作油液传递扭矩，同时自身的转动惯量可以平缓动力输入的波动，降低传动系统的冲击；在小型流体设备中，它同时实现叶轮的流体输送功能与飞轮的稳速功能，减少整机的零件数量，让结构更加紧凑。三维建模过程中，需要优先建立中心轴线与安装基准面，先完成中心孔与基础轮盘的实体建模，再通过圆周阵列生成所有叶片，阵列过程中锁定叶片的曲面参数与位置角度，保证所有叶片的几何一致性；最后对所有衔接位置进行圆角处理，并核查整体的壁厚均匀性，避免出现局部厚大截面导致的成型缺陷。整个模型的几何特征完全贴合实际加工与装配逻辑，没有冗余的装饰结构，每一处曲面与台阶都对应明确的功能需求，可直接用于结构验证、工况模拟与后续的工艺编制。
