比亚乔CIAO轻便摩托发动机结构

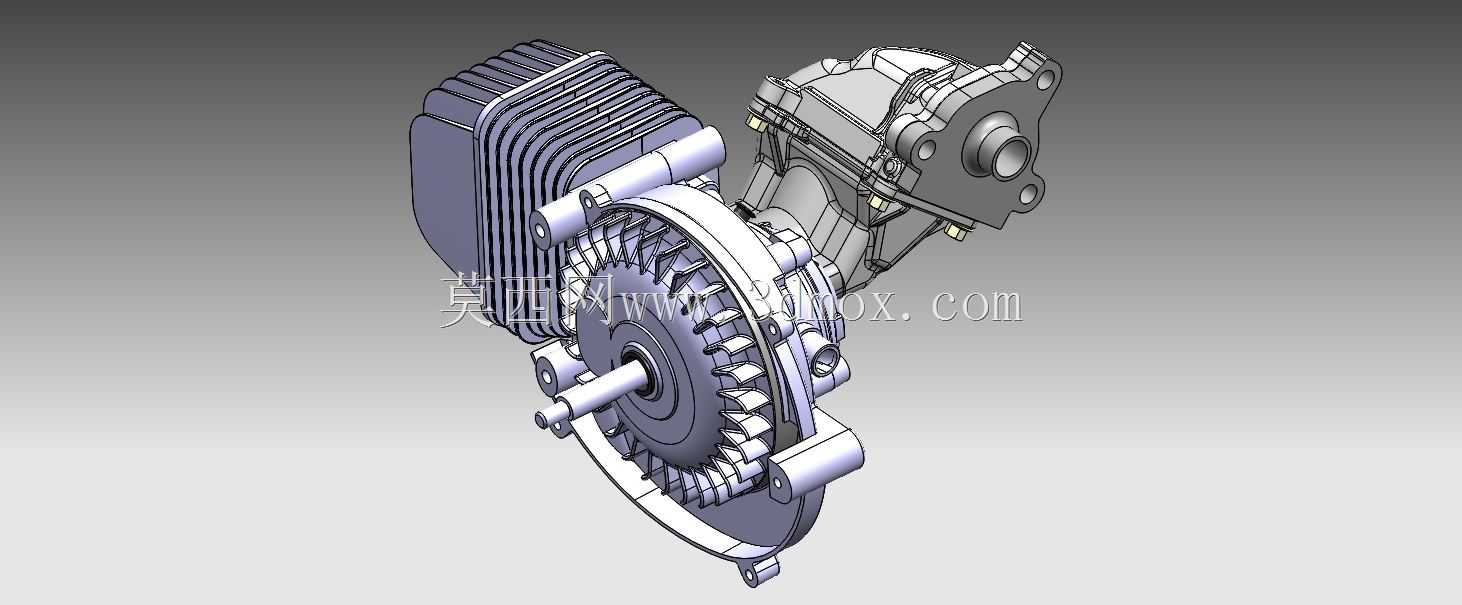

　　这套轻便摩托车动力总成的三维结构，完整还原了比亚乔CIAO车型配套动力单元的装配逻辑，所有零部件按照实机的配合关系完成装配，覆盖缸体、活塞、连杆、曲轴、点火组件、传动轮、壳体等核心组成部分，可直接用于动力结构拆解教学、改装方案验证、配件适配校核等场景。在民用轻便代步摩托的运维与改装领域，这类完整的动力总成数模能够帮助维修人员快速理清内部油路、气路与传动路径的排布，不用反复拆解实机就能确认不同部件的拆装顺序，尤其适合小众经典车型的配件复刻——这类车型的原厂配件存量少、测绘难度高，依托完整数模可以直接完成缸垫、密封件、易损传动件的逆向建模，大幅降低老车修复的测绘成本。

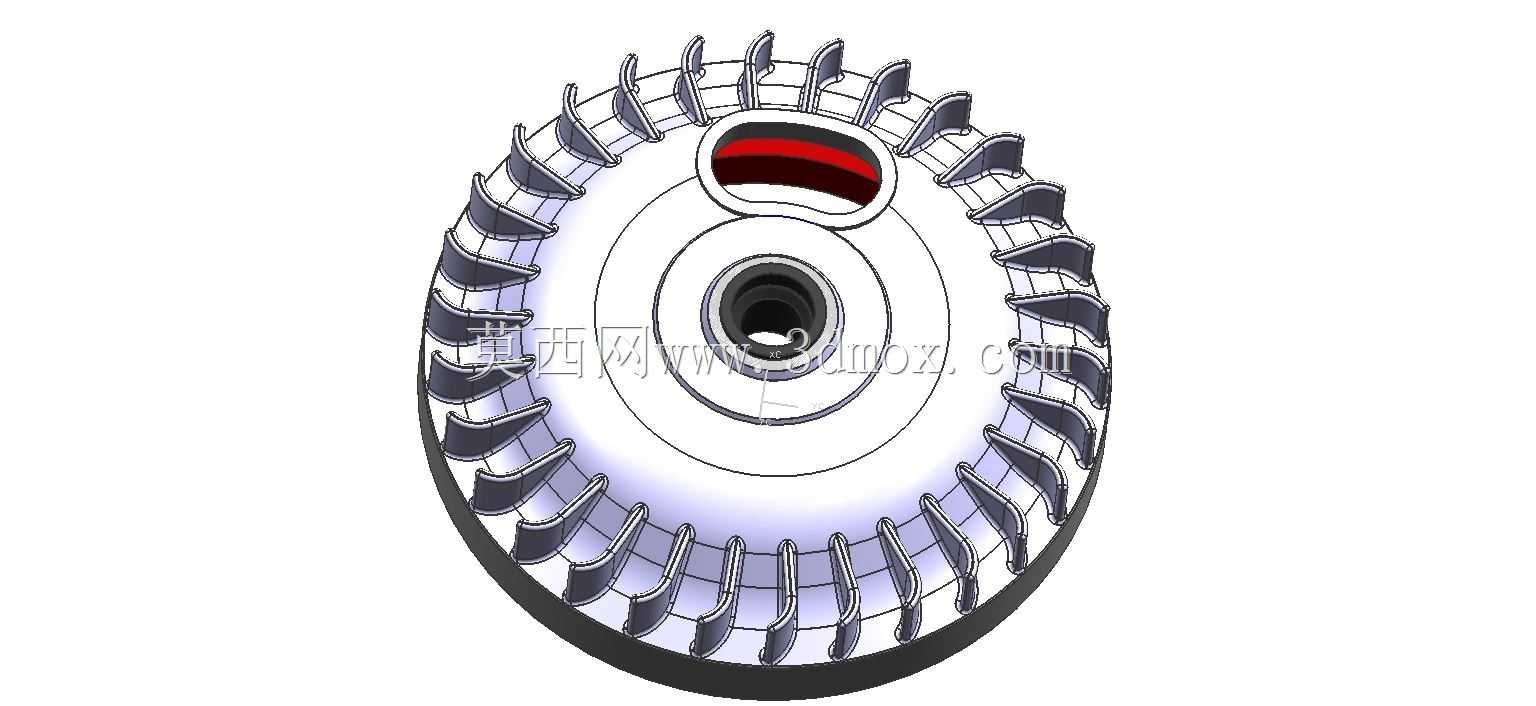

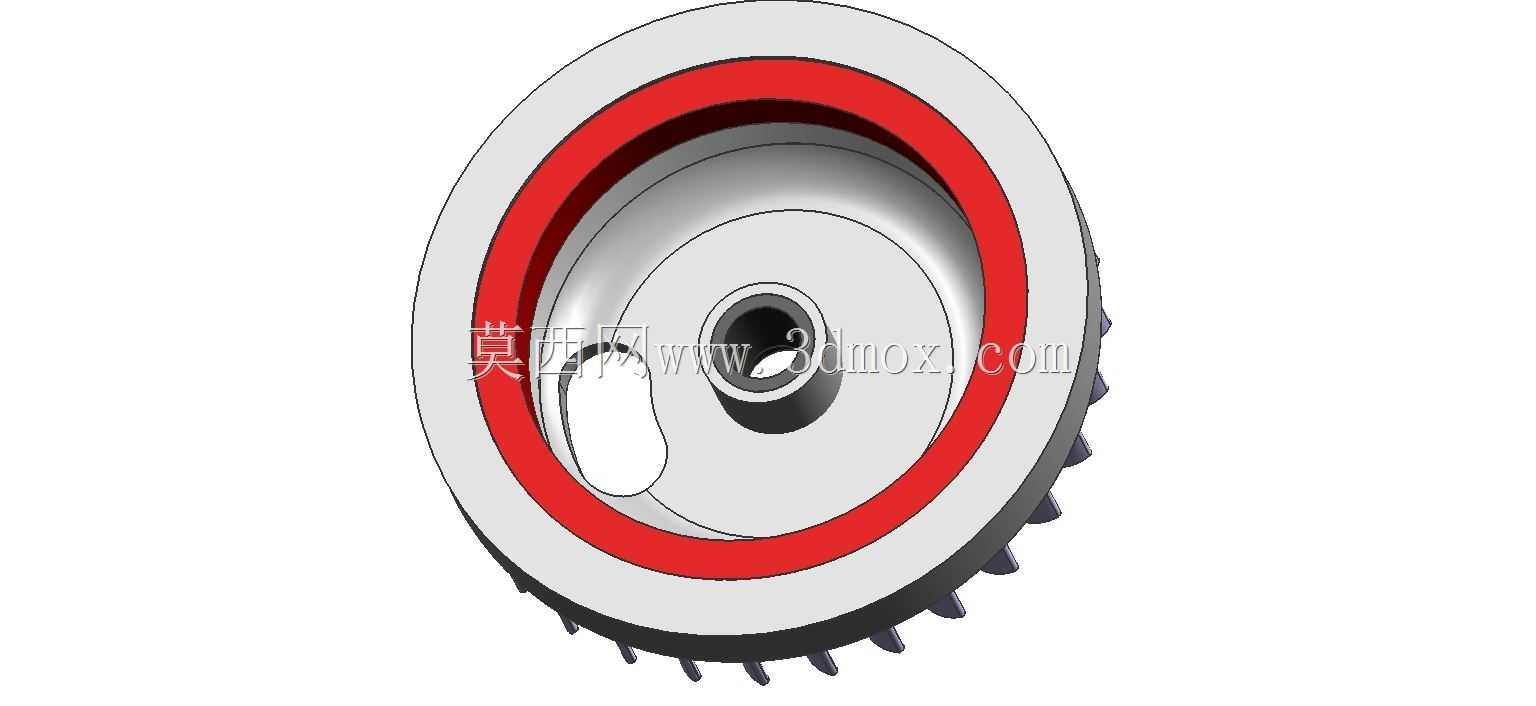

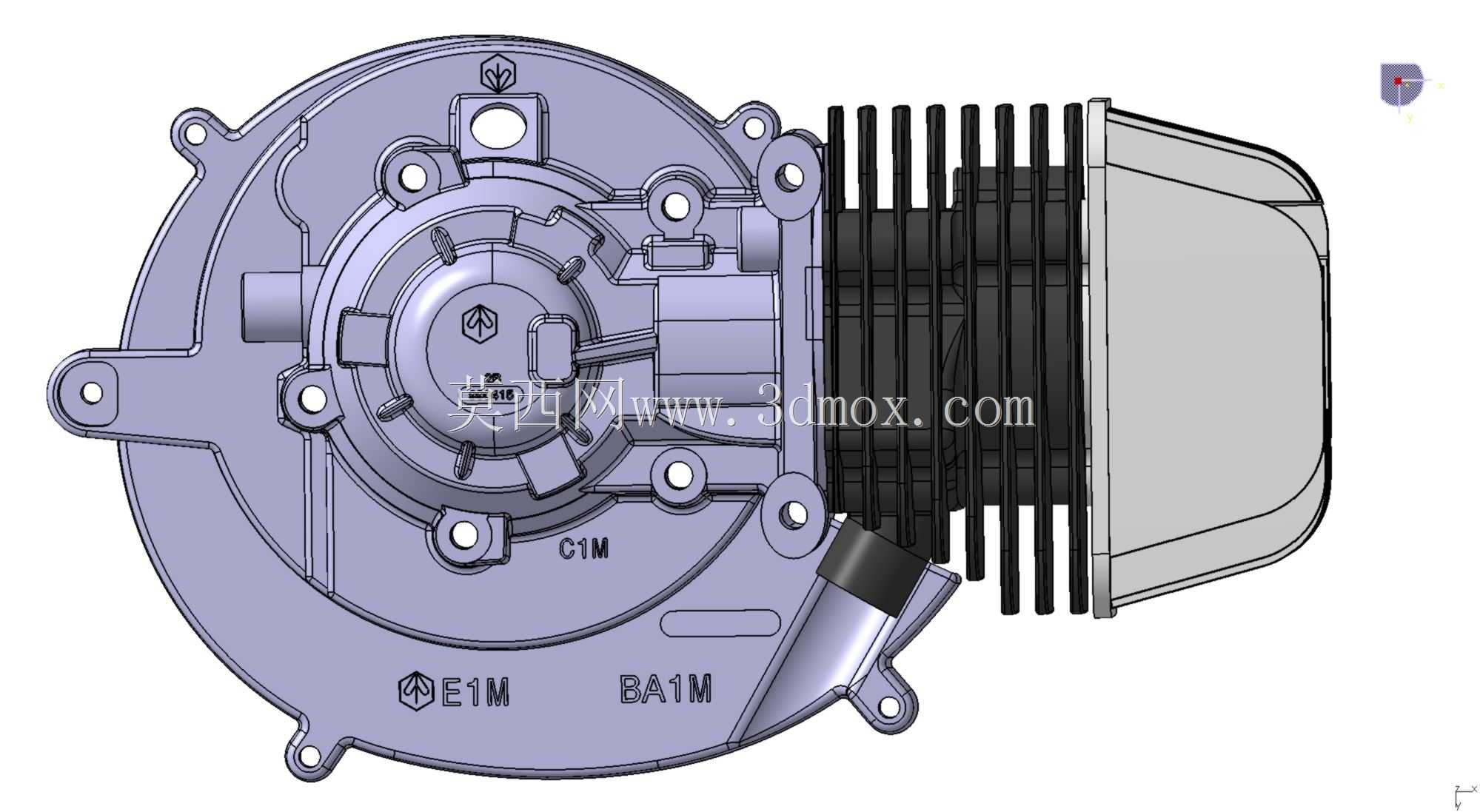

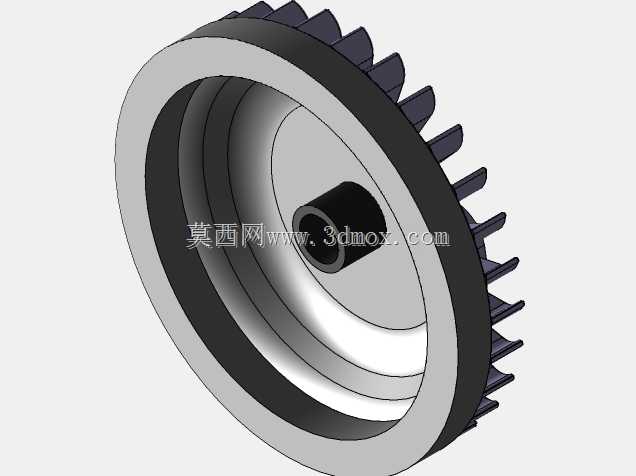

　　从实际功能逻辑来看，该动力单元采用小排量卧式布局，整体结构极度紧凑，缸体与曲轴箱采用一体化铸造的基础壳体，既减少了密封结合面的数量，也能在有限的车身空间内压缩动力总成的整体体积。活塞通过活塞销与连杆小头连接，连杆大头搭载轴瓦配合曲轴曲柄销，将活塞的往复直线运动转化为曲轴的旋转运动；曲轴输出端直接集成主动传动轮，通过皮带将动力传递至后轮侧的从动轮，省去了复杂的多级齿轮传动结构，既降低了整车自重，也减少了传动过程中的动力损耗，完全贴合轻便摩托短途代步、低维护成本的使用需求。点火组件与散热鳍片集成在缸体外侧，磁电机转子安装在曲轴另一端，随曲轴转动同步提供点火电能，整套动力单元不需要额外配备复杂的外接供电结构，结构简单可靠，能适配日常城市通勤中频繁启停、低速行驶的使用工况。

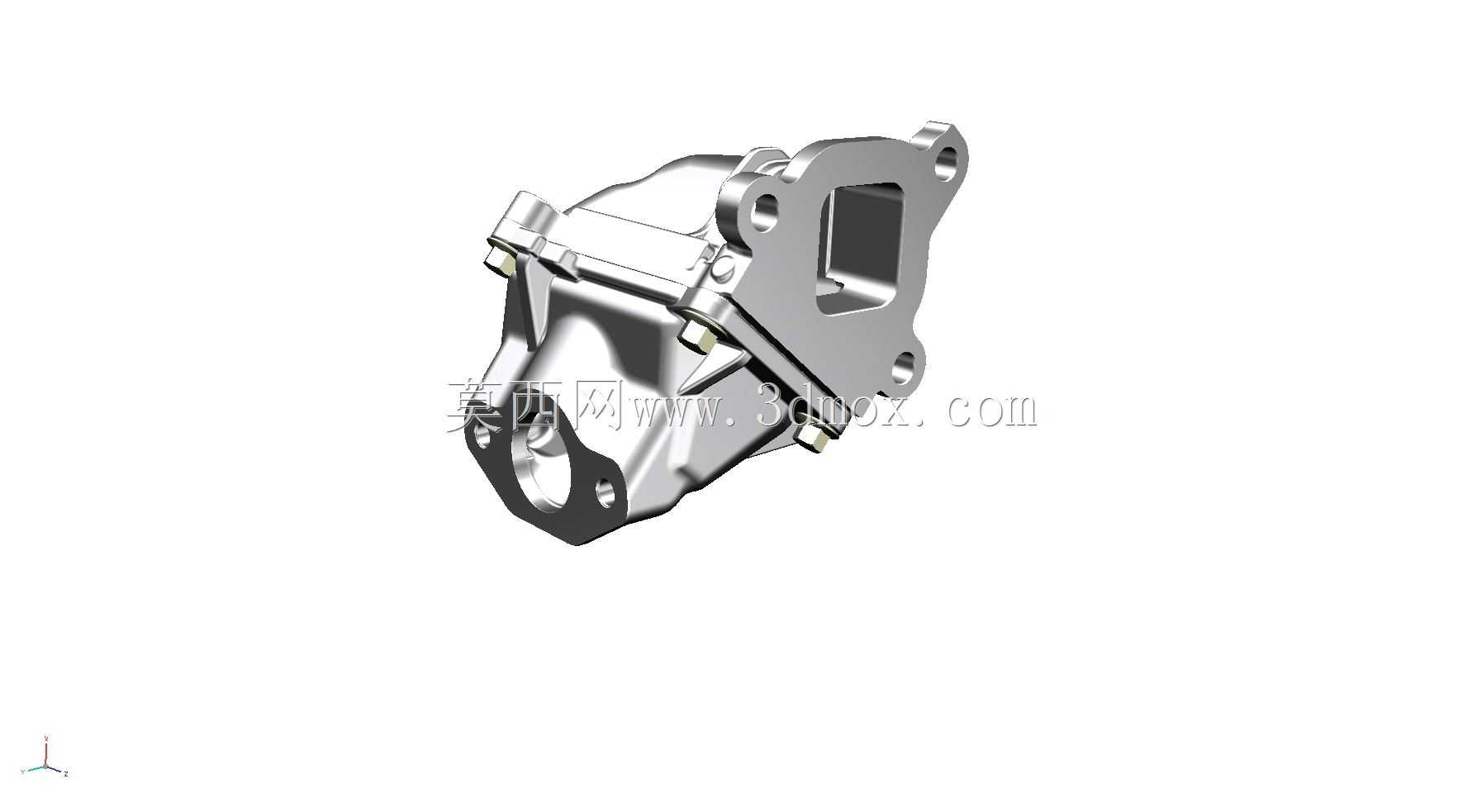

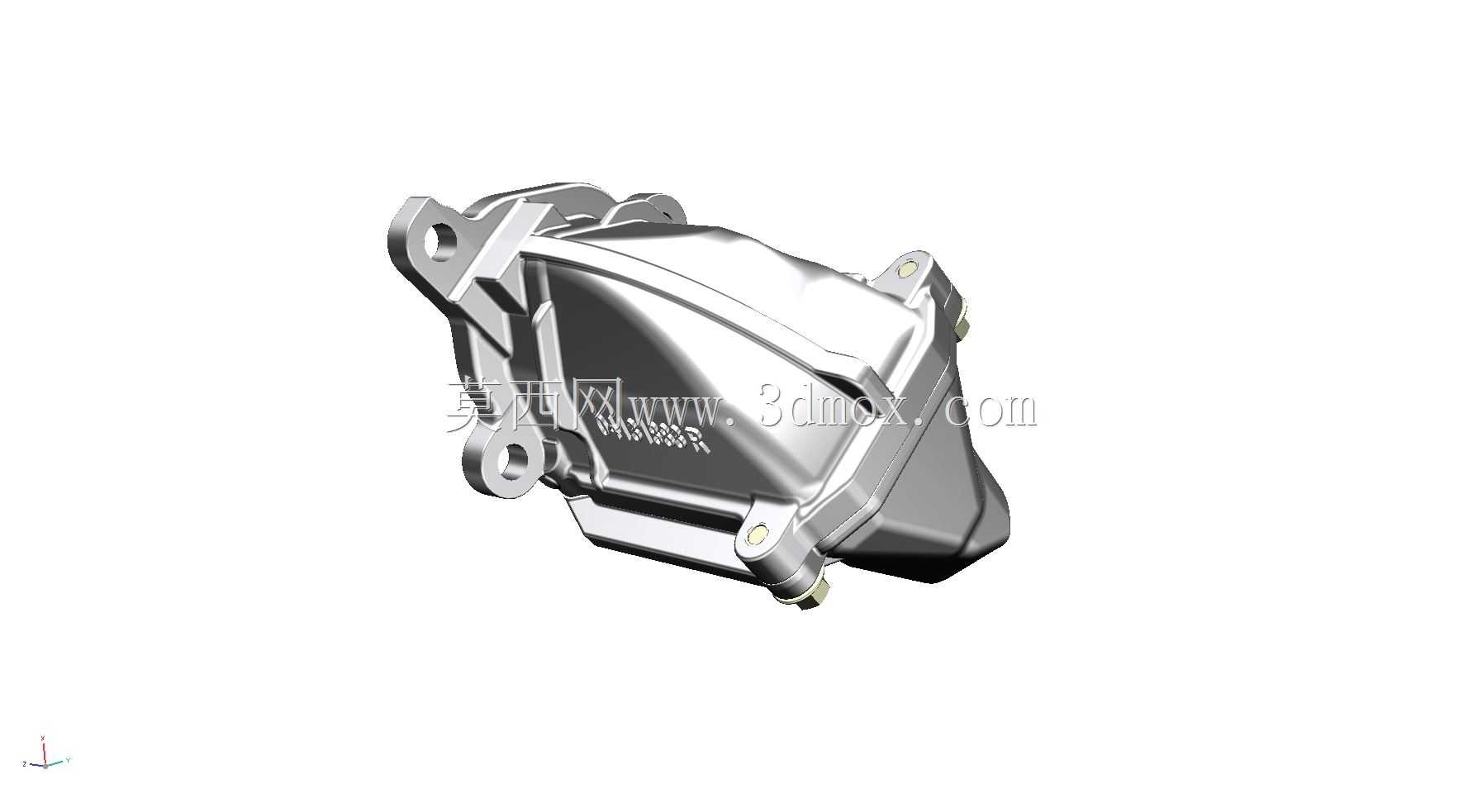

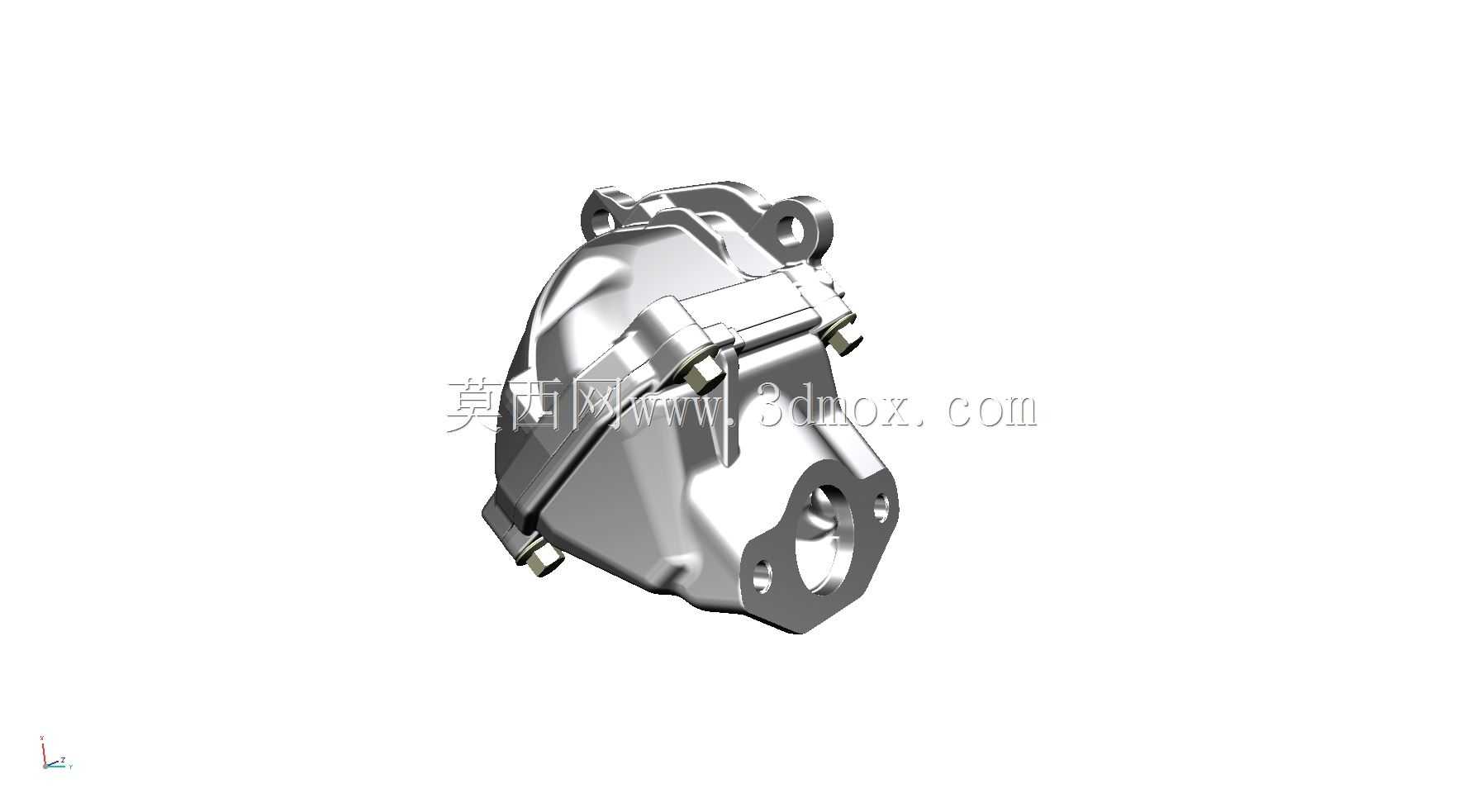

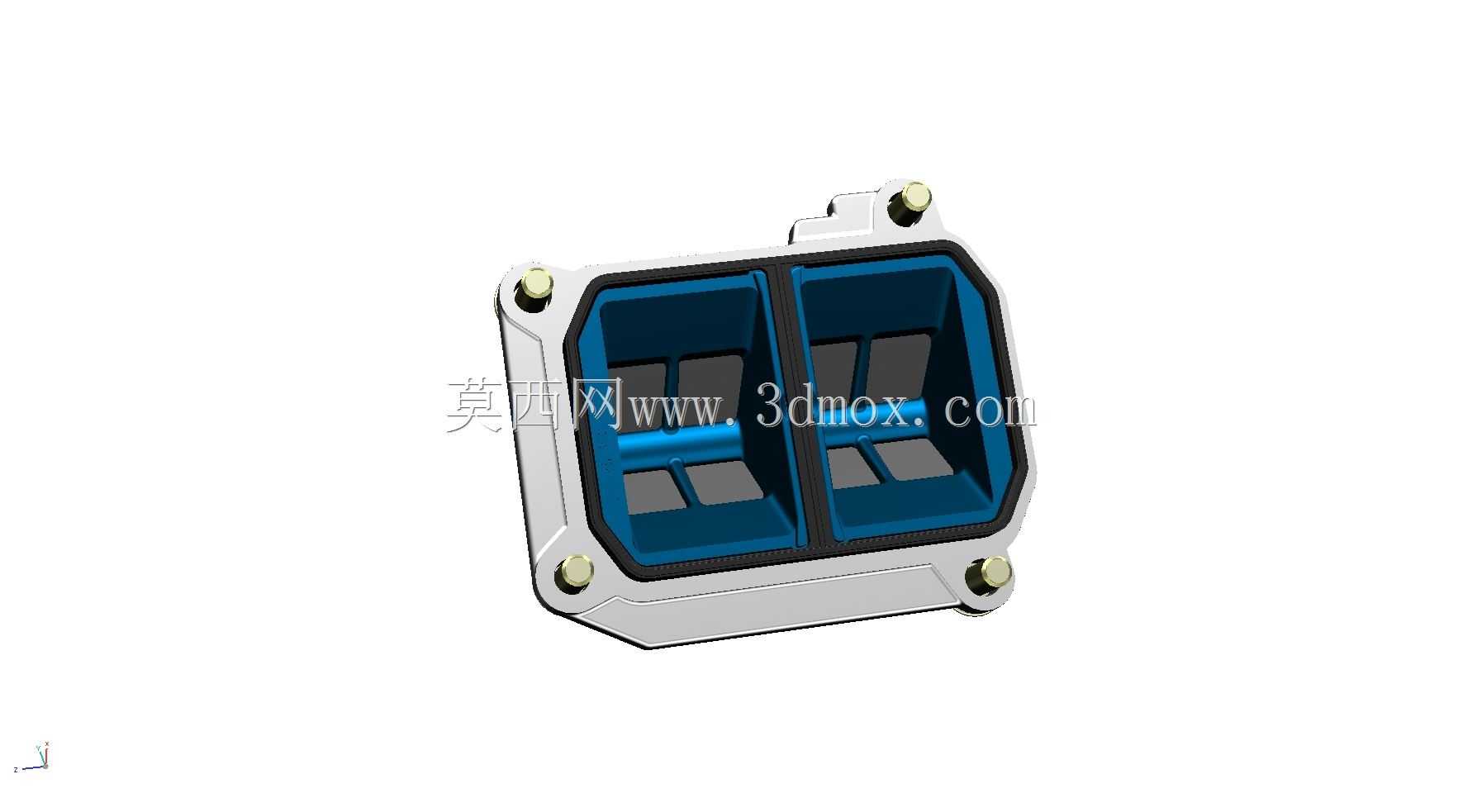

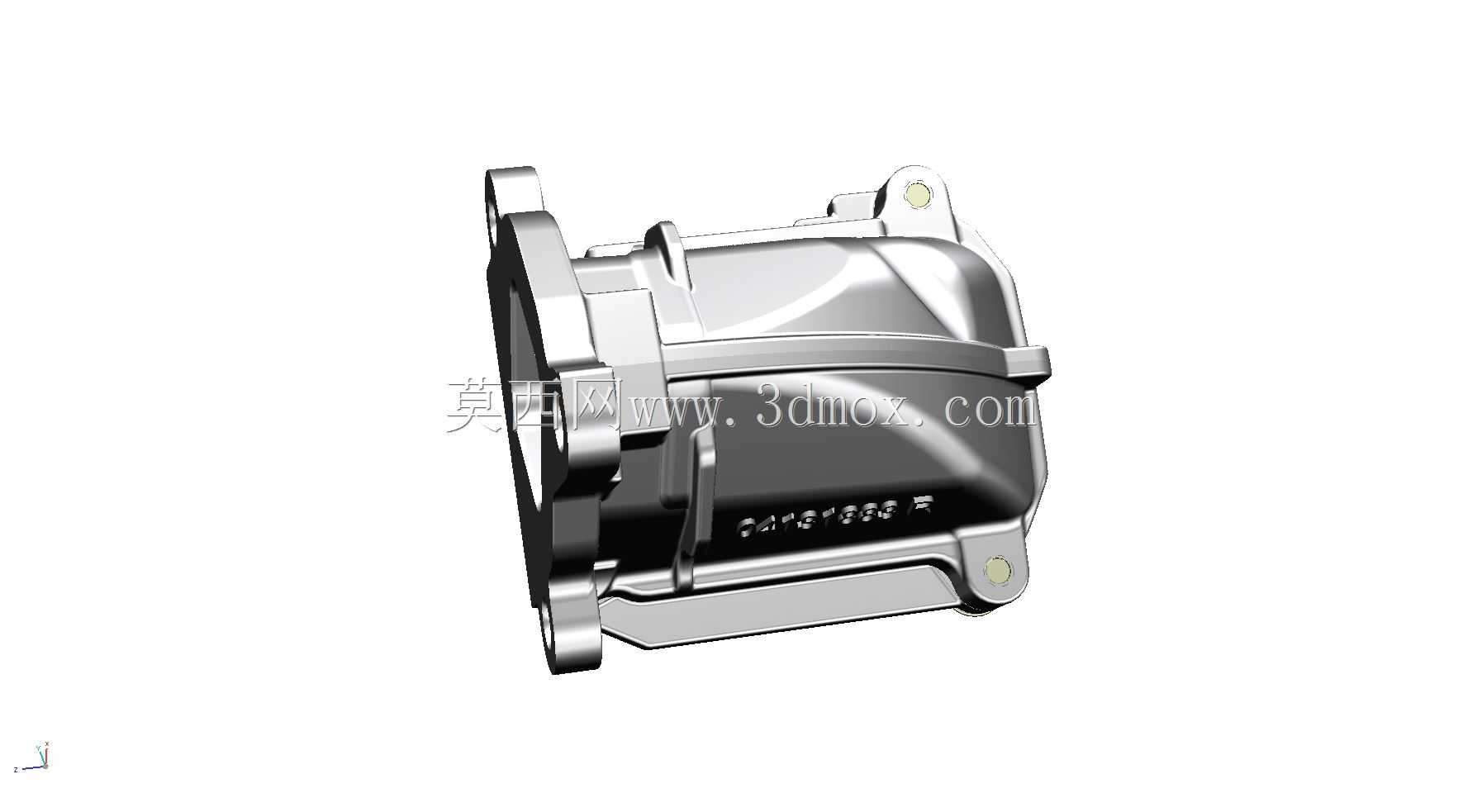

　　设计层面优先考虑了民用代步场景的耐用性与易维护性，所有外部连接螺栓的排布都预留了足够的扳手操作空间，日常更换火花塞、调整气门间隙、更换传动皮带时，不需要拆解整个动力总成就能完成操作。壳体外侧的加强筋顺着受力方向排布，在不额外增加壳体壁厚的前提下提升了曲轴箱的结构刚性，能够承受活塞往复运动与曲轴转动带来的持续振动，避免长期使用后壳体出现开裂变形。散热鳍片的面积与间距经过匹配，在自然风冷的条件下就能满足小排量动力单元的散热需求，不需要额外加装散热风扇或水冷管路，进一步简化了整体结构。进气口与排气口的位置贴合车身的走向预留，化油器安装位与排气法兰的接口尺寸完全匹配原车的安装边界，改装替换时不需要对车身支架进行额外切割焊接。

　　从安装边界来看，整套动力总成通过曲轴箱下方的两个吊装孔与车身车架连接，吊耳的孔位间距、衬套尺寸都与原车设计保持一致，安装时可以直接对位固定，不需要调整车架的安装点位。动力总成整体宽度控制在车身覆盖件的内部轮廓范围内，左右两侧不会超出车身护板的边界，避免转向或行驶过程中与腿部、车身覆盖件发生干涉。输出传动轮的中心高度与后轮从动轮的中心高度匹配，皮带的张紧行程预留了足够的调节余量，皮带磨损后可以通过后轮的位置调整完成张紧，不需要额外加装张紧轮。油门拉线、熄火线、燃油管的走线位置都在数模中预留了对应的固定卡扣位，装配时可以顺着预设的路径固定管线，避免行驶过程中管线与运动部件发生摩擦干涉。

　　针对结构设计从业者而言，这套数模完整呈现了小排量卧式摩托发动机从零部件设计到整机装配的全流程逻辑，能够直观理解密封面设计、公差配合、运动件间隙预留、振动抑制等工程要点在实际产品中的落地方式。数模中每个组件的配合关系都经过校验，活塞在缸体内的往复行程、曲轴的转动范围、传动轮的跳动边界都没有出现干涉问题，既可以作为经典车型动力结构的参考样本，也能用于小型通用动力单元的设计参考，将这类紧凑化、高可靠性的设计思路迁移到其他小型代步动力设备的开发中。
