带径向叶片的波尔拉德飞轮结构

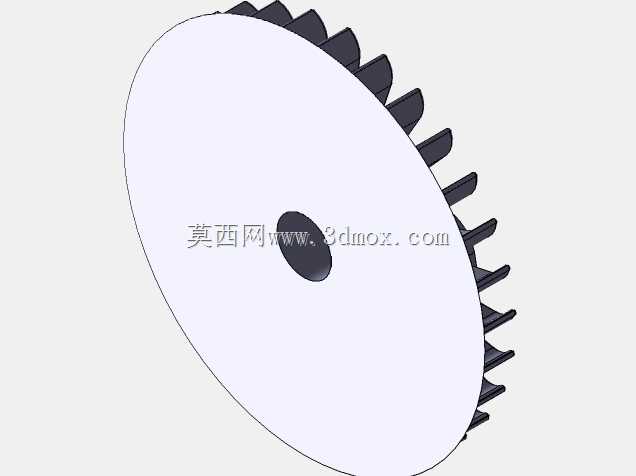

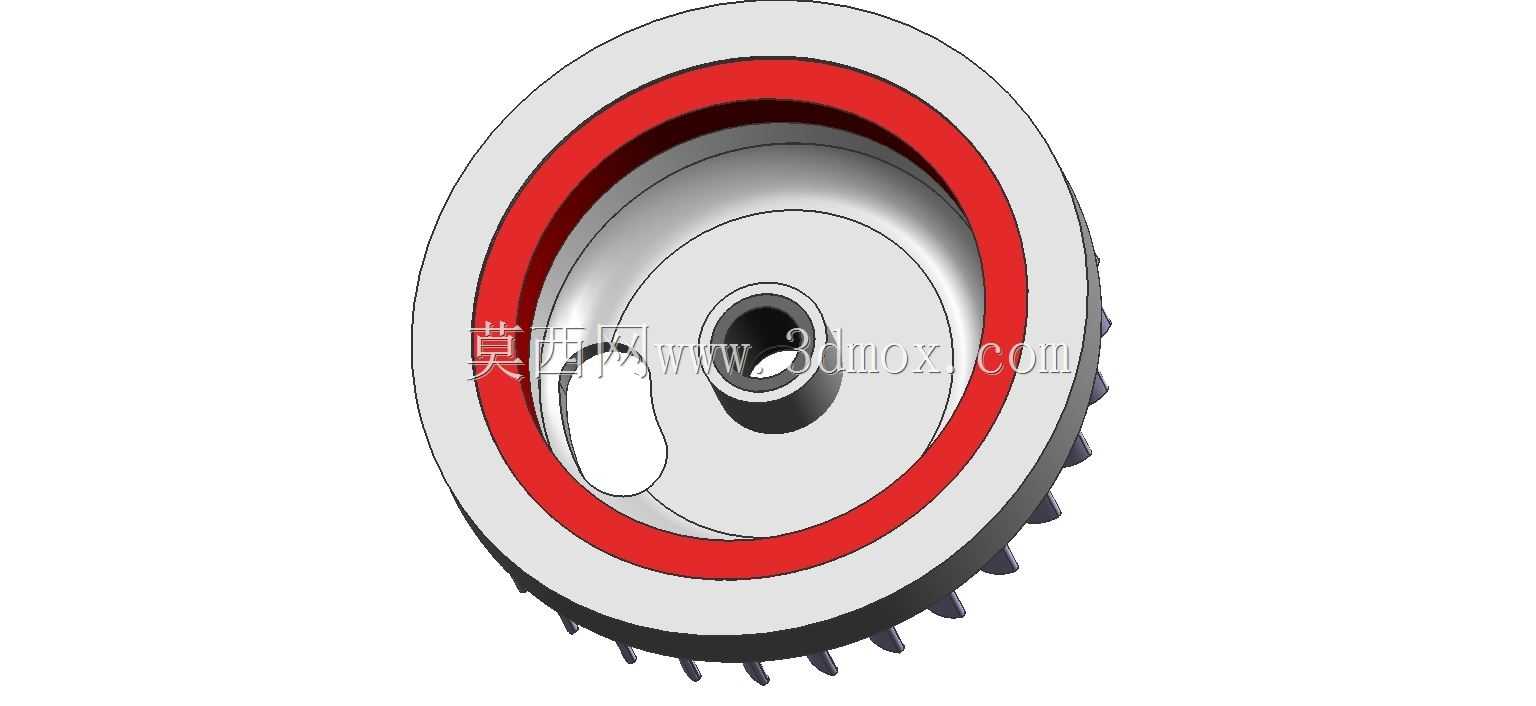

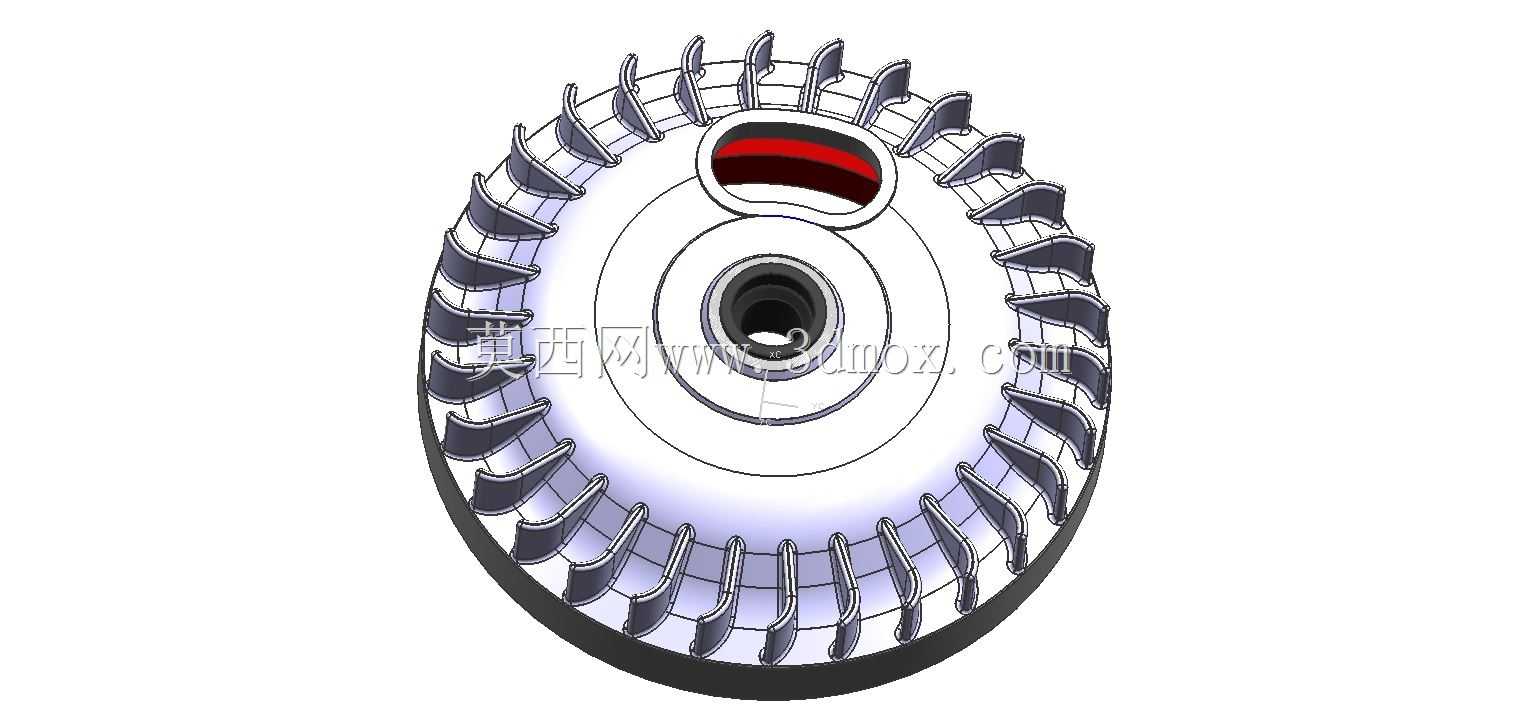

　　该零件属于盘类回转储能与导流复合构件，主体由圆形腹板、中心安装孔和外缘周向均布叶片组成。中心孔用于与转轴或轴承座配合，装配时需控制孔轴公差、端面跳动和同轴度，否则高速旋转会产生附加振动。腹板承担质量分布与叶片支撑作用，外缘叶片沿圆周连续排列，形成类似 Lüfterrad 的径向叶栅结构，既保留飞轮惯量特性，也可在旋转时扰动周边气流。

　　在实际设备中，这类构件常见于需要稳定转速并兼顾通风散热的传动部位。飞轮侧通过储存和释放转动能量，削弱输入扭矩波动，使轴系在负载短时变化时仍保持较平稳运行；叶片侧则随轴同步转动，对邻近壳体、离合器、制动片或小型动力单元形成定向扫风，降低局部热聚集。与单纯实心盘相比，这种结构把惯量调节、空间利用和散热功能集成在同一回转件上，减少了单独加装风扇轮的轴向尺寸。

　　设计时首先要确定的是安装边界。中心孔直径、腹板厚度、外圆直径和叶片高度共同决定零件能否进入既有腔室。外圆与壳体之间必须保留安全间隙，避免热膨胀、加工偏差或轴系挠曲导致擦碰；叶片顶端到相邻壁面的距离也不宜过小，否则会产生明显风噪和阻力。轴向方向上，轮毂端面与配合轴肩、锁紧螺母或挡圈之间要预留压紧位置，腹板背面若靠近箱体凸台，还需核对退刀与装配空间。

　　功能实现上，质量应尽量向外缘布置以提高转动惯量，但不能盲目增加外圆厚度。外缘质量越大，储能效果越好，同时对动平衡、轴承载荷和启动惯量的要求也越高。叶片数量、厚度和倾斜方向需要结合旋转方向判断：径向直叶加工简单、方向性弱，适合正反转不固定或结构优先的场合；若设备始终单向旋转，可通过叶片微倾提高送风效率，但会带来侧向力和模具复杂度。该模型呈现的是较规整的周向叶片，适合用于教学演示、原理验证和小型机构方案比对。

　　从建模角度看，腹板可先通过回转草图建立主体轮廓，再在中心孔位置处理安装凸台。叶片适合采用单片拉伸或加厚曲面后圆周阵列，阵列前必须确认节距均匀、根部过渡连续。叶片与腹板交接处不宜形成尖锐内角，实际加工或铸造时应设置圆角，以降低应力集中。若用于金属切削件，腹板可由板材或棒料加工，叶片则需考虑铣削可达性；若用于塑料或铸件，应增加拔模斜度并控制壁厚均匀，避免冷却收缩造成翘曲。

　　强度校核不能只看静态受力。飞轮启动、制动和突发卡滞时，孔边、叶片根部和外缘会承受较大离心应力与循环载荷。中心孔是关键配合面，边缘应避免缺口；叶片根部是薄弱区，圆角不足时容易在反复加减速中产生疲劳裂纹。对于转速较高的应用，完成结构设计后还应进行动平衡校正，必要时在腹板上预留去重区域，使质量中心尽量贴近回转轴线。

　　选型或改型时，应把它放在完整轴系中评估，而不是孤立比较外形。若相邻部件已经有独立风扇，这类带叶飞轮的叶片高度可以降低，重点保留惯量；若腔室散热不足且轴向空间紧张，则可利用其外缘叶片承担部分冷却功能。轴承选型需同步复核额外转动惯量和风阻负载，驱动端启动扭矩也要留有裕度。整体而言，该结构的价值在于用一个盘件同时解决转速平稳、空间紧凑和局部通风问题，适合用于小型动力装置、实验台架、传动演示机构以及需要轻量化集成设计的回转系统。
