波拉德径向叶轮式传动飞轮结构

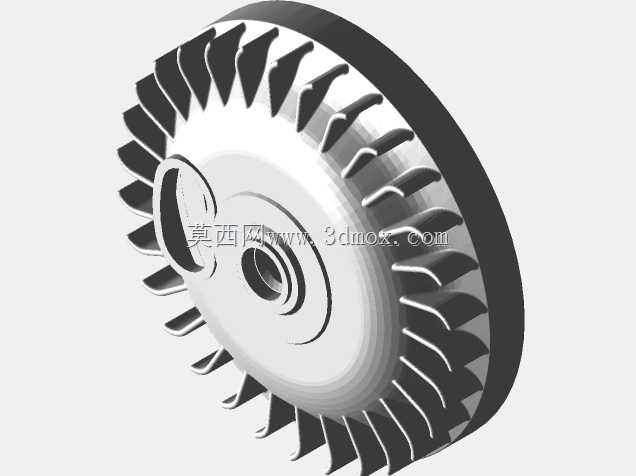

　　该零件呈现为带周向叶片的盘状回转结构，中心设置带台阶的轴孔与定位端面，外缘沿圆周均匀分布多片径向弯曲叶片，整体兼具飞轮储能与流体扰动的双重特征。从结构形态判断，其可用于液力耦合、泵轮组件、小型涡轮传动或需要转动惯量匹配的动力传递环节。盘体主体提供主要质量分布，使转动惯量集中在靠近外缘的区域，在相同质量下能够获得更高的储能效率；周向叶片则在随轴旋转时与周围流体介质产生动量交换，实现能量传递、介质推动或流场组织。

　　中心孔区域采用阶梯式轮廓，便于与转轴、轴承或配合套形成轴向定位。建模时需要重点控制孔与外圆的同轴度，否则高速旋转时会产生明显偏心振动。端面的环形凸台可作为装配贴合面，用于限制轴向窜动，并为紧固件或压紧件留出安装空间。外缘叶片与盘体之间采用平滑过渡，可降低局部应力集中，避免在频繁启停或交变载荷下出现根部裂纹。叶片沿圆周等距排列，数量与曲率直接影响流体作用面积、输出扭矩波动和动平衡水平，设计中通常需要结合转速、介质密度和预期传递功率进行校核。

　　在实际设备中，这类盘状轮件常安装于封闭壳体内，与相邻涡轮、导轮或定子形成工作腔。旋转时，叶片带动流体获得速度和压力，流体再作用于对面元件，从而在输入与输出之间实现柔性传动。相比刚性齿轮连接，这种方式能够吸收冲击、缓和启动扭矩，并在负载突变时提供一定滑差保护。若用于风机或泵类场景，外缘叶片则承担主要作功功能，盘体同时起到封闭流道、支撑叶片和维持旋转稳定性的作用。

　　建模过程应先建立回转基准轴线，再绘制盘体半剖面并通过旋转命令生成主体。中心孔、台阶端面和外缘轮廓需要统一参照同一轴线，以保证后续装配关系清晰。叶片可先绘制单片截面线，通过弯曲、加厚或曲面缝合形成实体，再按圆周阵列复制；阵列前必须确认叶片起始角、节距和方向一致，否则会破坏旋转对称性。对于需要数控加工或3D打印的版本，叶片根部圆角、拔模方向和最小壁厚应同步检查，避免出现薄壁翘曲或刀具无法进入的区域。

　　安装边界方面，该零件的轴向尺寸主要由盘体厚度、中心凸台高度和叶片轴向宽度共同决定；径向尺寸则由外圆直径和叶片顶端包络圆确定。装配时需预留壳体间隙，既要避免叶片顶端与内壁摩擦，也要控制间隙过大造成流体泄漏和效率下降。中心孔与轴的配合可根据载荷性质选择过渡配合或小间隙配合，并通过键、销或压紧螺母传递扭矩。若工作转速较高，还应在模型完成后进行质心位置检查，必要时在盘体上预留去重区域，用于动平衡修正。

　　从结构工程角度看，该模型的价值不只在于外形还原，更在于体现了轮盘类零件的典型设计逻辑：质量分布服务于惯量需求，叶片型线服务于流体作用，中心接口服务于可靠装夹。对三维建模人员而言，绘制此类零件时应避免只追求外观相似，而应同步表达配合面、回转轴线、阵列规律和根部过渡，使模型能够直接用于装配校验、运动分析或后续工程图输出。
