非标准拉伸测试试样三维结构

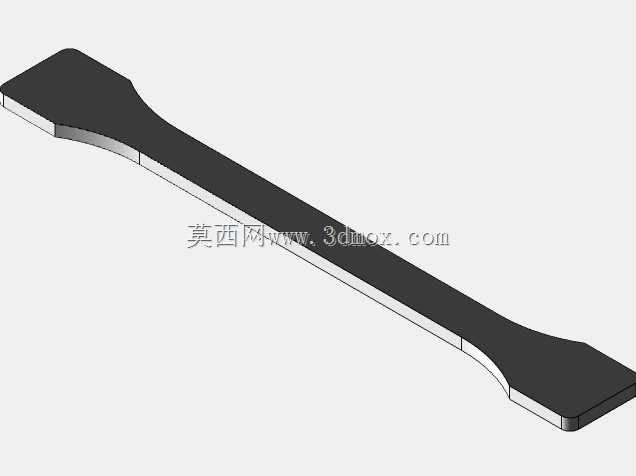

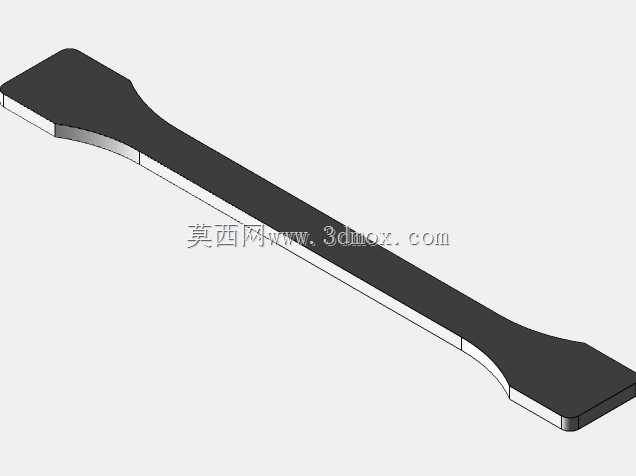

　　该样件用于材料拉伸性能测试环节，整体呈两端宽、中间窄的哑铃形长条结构。两端夹持区面积较大，便于试验机钳口稳定咬合；中间平行段为主要受力与变形观测区域，过渡区采用圆弧收敛，以降低截面突变造成的应力集中。与标准试样相比，该模型明确标注为非标准化标本，因此在使用时不能直接套用标准试样的尺寸换算关系，而应结合实际标距、宽度、厚度和过渡半径重新确定计算截面。从建模角度看，这类零件看似简单，却对轮廓连续性和厚度一致性要求较高。夹持段需要保留足够的平面接触面积，避免钳口夹持时产生局部压溃或滑移；平行段边线应保持平直，截面面积沿轴向尽量恒定，否则测得的屈服、断裂延伸率和抗拉强度会出现偏差。圆弧过渡处的曲率变化应光顺，模型中不宜出现尖角、

　　碎面或突然的曲率反转，因为这些位置在有限元分析中容易形成虚假应力峰值，在实际加工中也会削弱样件疲劳性能。实际应用中，这类试样常见于金属薄板、塑料片材、复合材料层板及胶粘连接片的力学验证。设备选型时，拉伸试验机钳口行程、夹紧力和传感器量程要与样件预期载荷匹配；若材料延伸率较大，还需预留足够的变形空间，并考虑引伸计的安装位置。夹持端可根据需要增加防滑纹、垫片或加宽区域，但任何改动都会影响应力分布，设计时应把这些边界条件一并纳入三维模型。外形尺寸方面，重点控制总长度、端部宽度、平行段宽度、平行段长度、过渡圆弧半径和厚度。总长度决定试验机的最小装夹空间；端部宽度影响夹持稳定性；平行段宽度与厚度共同决定名义截面积；

　　平行段长度关系到标距设定和断裂位置是否落在有效区域；过渡半径则直接影响端部与平行段之间的应力传递。安装边界上，样件放入钳口后应保证轴线与加载方向重合，两端夹持深度尽量一致，防止偏心受载。若用于仿真，模型可在夹持端设置固定约束，在另一端施加位移载荷，并在平行段提取应力-应变曲线；若用于机加工或激光切割，轮廓应闭合，厚度方向可通过实体拉伸或钣金特征表达，后续还能根据不同材料快速派生系列尺寸。
