山地车前轮花鼓110x20结构设计

　　这款前花鼓对应山地车轮组的前端承载与转动连接需求，主要用于越野、林道、耐力骑行等路况较为复杂的自行车装配场景。它位于前轮中心，外侧通过法兰孔与辐条连接形成轮组支撑骨架，内部通过轴承与轴系配合，使轮圈能够围绕前轴稳定旋转，同时把地面冲击、制动反力和骑行载荷传递到前叉。

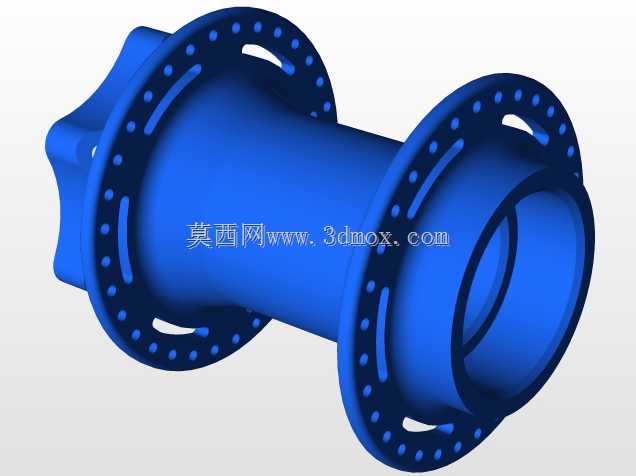

　　从结构上看，模型采用两端法兰、中部筒身的典型花鼓布局。两侧法兰盘分布辐条孔，孔位按编圈角度布置，用于穿入辐条并建立轮圈与花鼓之间的张力连接。法兰直径、孔距和孔位数量直接影响辐条出线角度，进而影响轮组的侧向刚性、驱动响应以及长期使用中的应力分布。中部筒体承担主要连接和承载作用，将两侧法兰连成整体，并为内部轴承、轴套和垫片提供安装空间。

　　该结构标注为MTB轮毂200G级别，带618042RS轴承及铝垫片，轴径涉及15mm和9mm两种规格边界。这样的参数组合说明它在设计时兼顾了不同前叉安装标准：较大的筒轴直径能够提高前叉与轮组连接刚度，减少激烈转向或落地时的轴部形变；较小轴径则可对应传统快拆或不同轴系配置。实际选型时，需要重点核对前叉开档、轴杆直径、轴承位尺寸以及法兰孔位，不能只看外观是否接近。

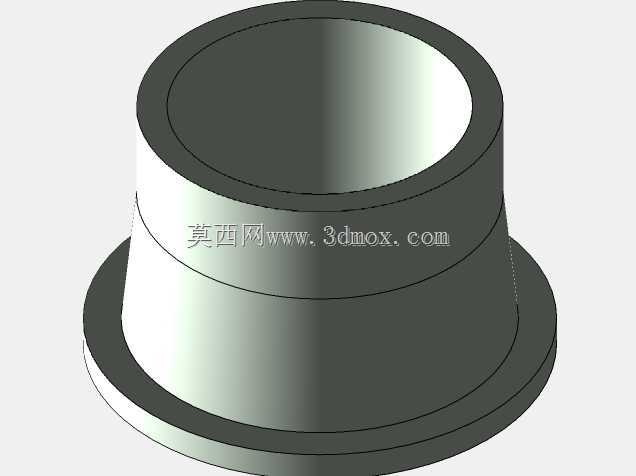

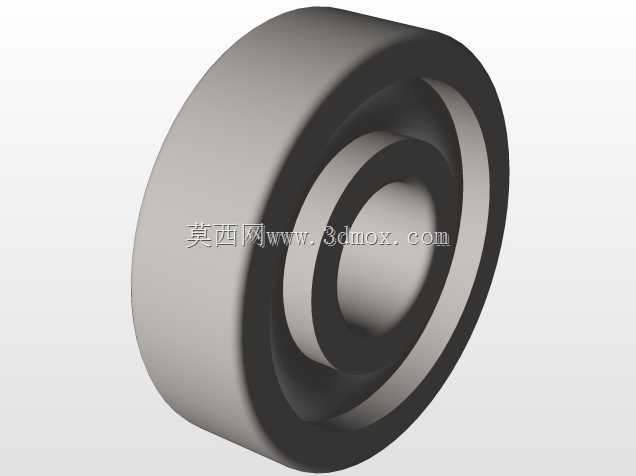

　　轴承选用密封型深沟球结构，适合山地车多尘、多水、多泥沙的使用环境。密封结构可以降低外部污染物进入滚道的概率，维持较低的转动阻力并延长维护周期。铝垫片用于调整轴承轴向位置、压紧间隙和装配公差，在批量装配中能够补偿零件累积误差，避免轴承因过压或窜动而提前失效。对于三维建模而言，轴承位、垫片槽、轴肩和筒身内孔之间的同轴度需要重点控制，否则装配后容易出现转动卡滞、异响或偏摆。

　　外形尺寸方面，110x20指向前花鼓的开档与轴杆配合边界，决定了它能否装入对应前叉。法兰外缘到中心轴线的高度、两侧法兰间距、辐条孔中心圆直径以及孔的倾斜方向，都是编圈计算中的关键几何条件。若这些尺寸建立不准确，后续生成的轮组装配会出现辐条长度错误、辐条与孔壁干涉、轮圈偏摆难以校正等问题。

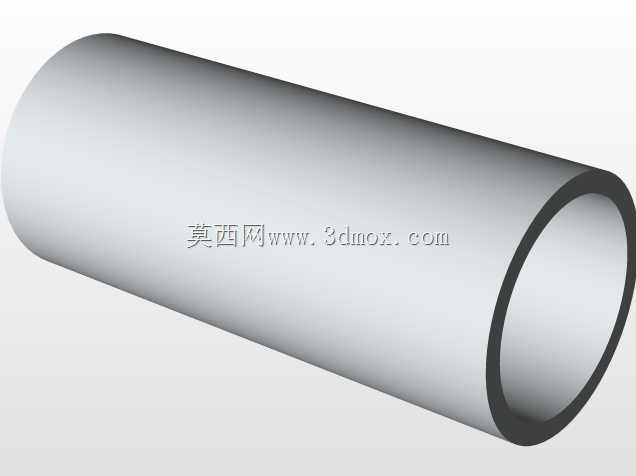

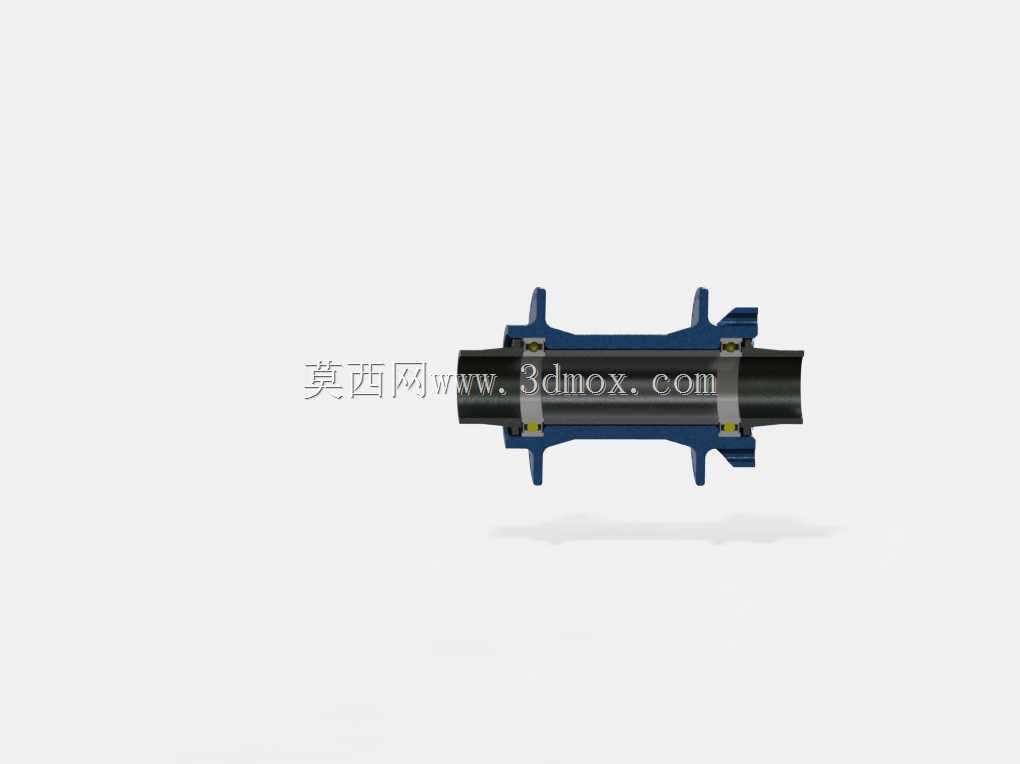

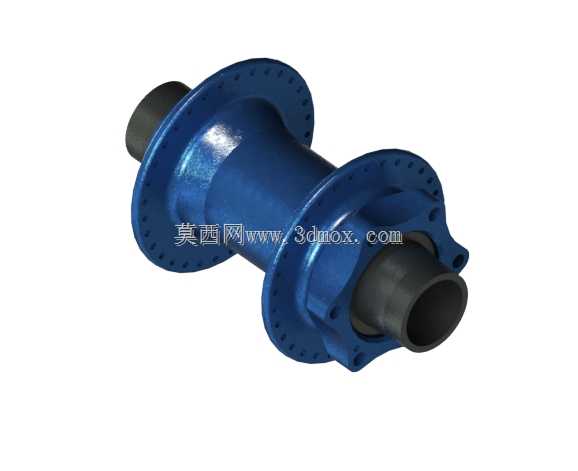

　　设计思路上，这类花鼓并不追求复杂外观，而是围绕轻量化、刚性、密封和可维护性进行平衡。筒体壁厚需要在减重和抗冲击之间取舍，法兰根部应避免尖角造成应力集中，轴承座区域则要保证足够的支撑面积。模型中蓝色主体与黑色轴套形成清晰的零件区分，便于在装配环境中检查内部配合关系，也方便后续工程图中剖视表达轴承、垫片和轴系的堆叠顺序。

　　在实际维修或改装中，该类零件常用于升级前轮刚性、替换磨损花鼓或重建轮组。工程师需要根据骑行强度选择合适的轴承型号和润滑方式，并确认辐条孔数与车圈匹配。三维模型的价值在于可以提前测量法兰几何、模拟辐条走向、检查轴系装配，而不是仅作为外观参考。通过对安装边界、轴承布置和载荷传递路径的准确还原，能够为轮组设计、前叉匹配以及样机装配提供可靠的结构依据。
