越野摩托后减震轮毂减速衬套结构

　　轮边缓冲与减速连接部件在非道路车辆上经常处于泥水冲击、交变载荷和频繁颠簸叠加的工况中，尤其在小排量越野摩托、电动两轮车和轻型试验车辆上，轮毂与后减震支点之间的连接件不能只按静态装配关系处理。这个环形件的建模重点不在复杂曲面，而在于把中心孔、外圈壁厚、侧向小孔和端面限位关系表达清楚，使后续打印验证或机加工改制时能够直接检查装配边界。

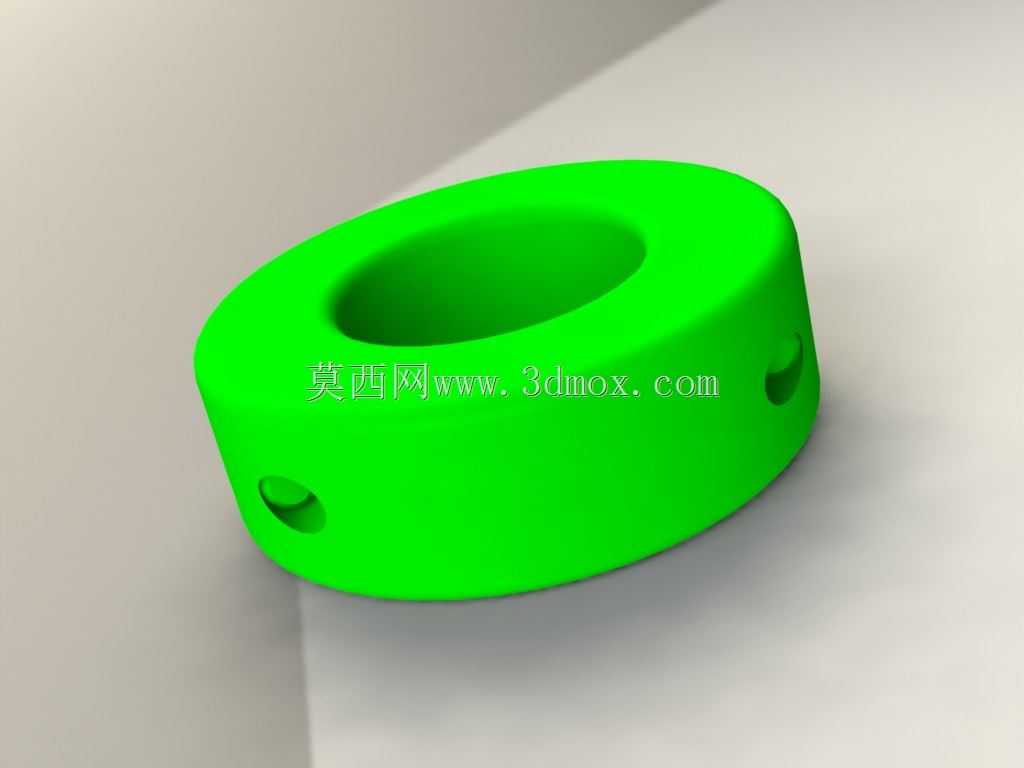

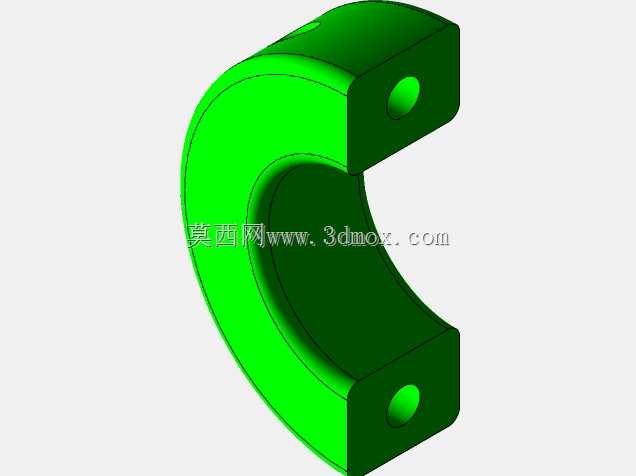

　　从实际装车位置看，该件套设在轮毂轴侧或轮边减速支承区域，中心大孔用于穿过轴套、衬管或轮毂定位柱，外圈形成较宽的承载环面。较厚的环形壁可以分散轮边传来的径向力，避免局部应力集中在孔口；外圆侧面保留的小孔可作为销钉孔、锁紧孔或润滑、排气通道使用。若用于减震连接，这些小孔还能与侧向固定件配合，限制零件相对转动；若用于减速机构外围，则可作为定位孔，保证外圈与相邻支架的相位关系。

　　设计这类零件时，首先要确认中心孔与轴件的配合性质。轮边部位存在振动，间隙过大会引起敲击和偏磨，过紧又会造成装配困难并在温度变化后抱死，因此孔壁需要预留均匀的加工或打印后处理余量。外圈直径不宜无限制放大，它受到轮毂内腔、刹车组件、链轮座和平叉空间的共同约束；端面高度也要控制，过高会干涉相邻垫片和锁紧螺母，过低则会减小承压面积，使橡胶缓冲或金属接触面压比升高。

　　该模型采用简洁的矮环外形，正是为了适应狭窄的轮边安装空间。侧壁上的小孔没有做成贯通槽，而是保留局部实体，这样既满足定位或穿钉需求，又不至于大幅削弱截面刚度。孔的位置应避开主要传力路径，若布置在受拉侧，长期冲击下容易在孔边产生裂纹；布置在中性区或靠近加强实体的位置，则能兼顾功能与强度。外圆与端面之间的过渡应保持连续，打印件层间方向若与受力方向垂直，需要在切片时增加壁厚和填充密度，否则侧向冲击会先从层间剥离。

　　在越野场景中，后轮受到的冲击并不只沿竖直方向传递。车辆侧倾、落地偏移和链条张紧变化都会带来斜向载荷，因此环形件的端面不能只看作简单接触面。较宽的端面能够提高与垫片或橡胶件的贴合稳定性，减少偏载；外圆侧面若与支架形成径向定位，则需要控制圆度，避免装配后出现偏心。偏心会使轮边转动阻力周期性变化，严重时还会造成刹车拖滞、链条松紧波动和减震动作不顺。

　　从减速连接角度理解，该件可作为轮边减速组件中的间隔支承或输入、输出端限位环。它本身不承担复杂齿形传动，却决定相邻零件的轴向位置。轴向位置一旦偏差，齿轮啮合区会偏移，噪声和磨损都会增加；因此建模时端面平行度、中心孔同轴度和小孔相位都应作为关键尺寸检查。若用于3D打印样件，可先验证装配干涉、手工修配孔位和减震动作，再决定是否转为金属或增强材料件。

　　安装边界方面，中心孔尺寸必须与轴套外径匹配，外圈最大直径需小于轮毂内腔可用半径，总高度应落在两侧垫片或轴承端面之间的可用间隙内。侧向小孔的孔径要满足销钉或紧固件通过，同时孔边到外圆、端面的实体厚度不能过小，否则在锁紧时容易开裂。对于需要橡胶缓冲的方案，可在该环与轮毂之间加入弹性套，此时金属或硬质打印件主要提供定位和传力骨架，橡胶层负责吸收高频振动。

　　建模过程中，环形主体可先由草图旋转成型，再在侧面对小孔进行阵列或单独切除。若小孔承担定位功能，不应单纯依赖圆周阵列均分，而应根据相邻支架的装配方向确定相位；若只是减重或工艺孔，则应保证孔口倒角，减少应力集中。打印摆放时建议让中心孔轴线垂直于平台，以获得更稳定的环形轮廓和较高的尺寸一致性；侧孔若需要较高精度，可预留铰孔或钻孔余量。

　　这类结构看似简单，却直接影响轮边系统的可靠性。设计时不能只关注外观圆环，而要把轴孔配合、端面承压、侧向定位、冲击载荷和安装空间一起纳入判断。通过三维模型提前检查这些边界，能够在实物制作前发现干涉、薄弱截面和装配方向错误，减少装车调试阶段的反复拆装。
