复古翻盖煤油打火机结构造型设计

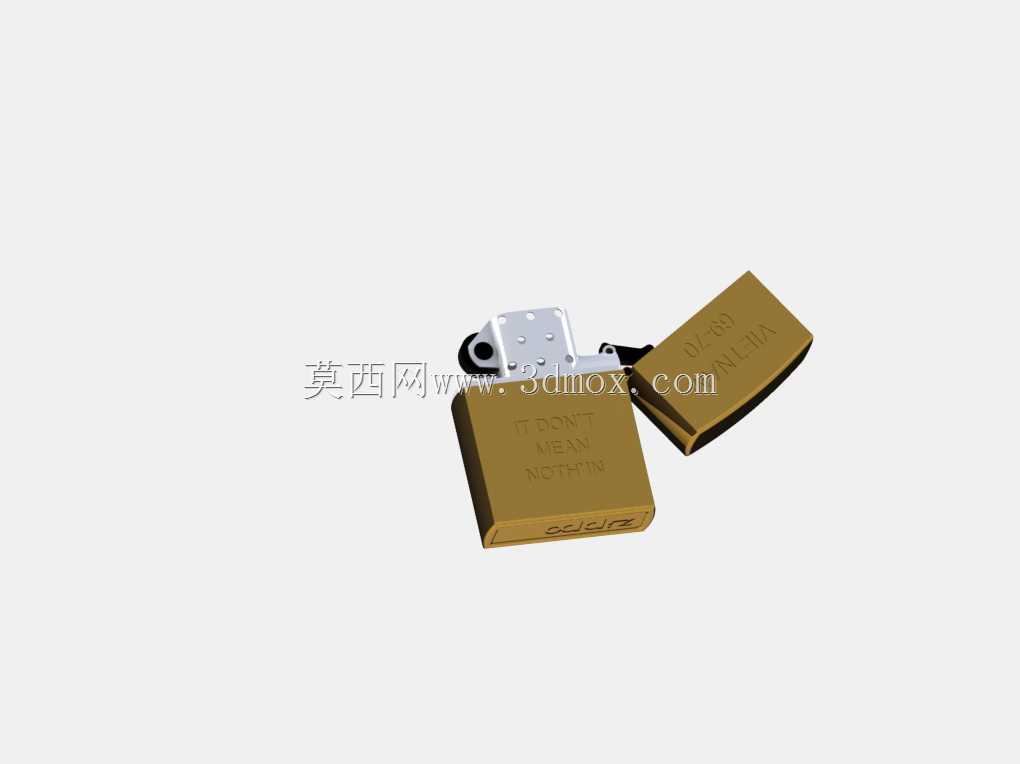

　　日常接触的便携取火器具里，翻盖煤油打火机的结构成熟度很高，这套三维数模完整还原了经典机型的壳体配合、铰链连接、内胆限位的核心结构，做结构设计参考时能直接拆解观察各部件的装配逻辑。从实际使用场景来看，这类火机多用于户外随身取火、日常烟具配套，金属壳体的抗摔性能优于一次性塑料火机，翻盖结构能在非使用状态下封闭火口，减少煤油挥发同时避免异物进入火芯区域。

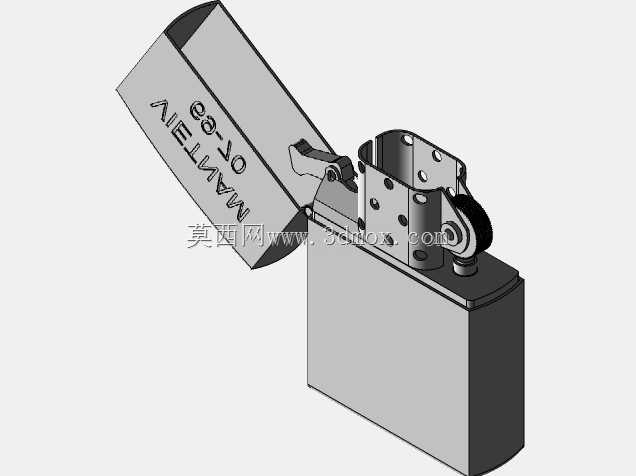

　　建模过程中首先要处理的是上下壳的配合间隙，壳体采用薄金属冲压成型的思路，壁厚控制在0.6-0.8mm区间，既保证外壳的结构刚性，又能控制整体重量，单手握持时不会有坠手感。铰链部分是整个结构的设计重点，五段式铰链轴的同轴度需要严格控制，转轴与铰链孔的配合间隙留0.05-0.1mm，保证翻盖开合时阻尼均匀，长期使用不会出现松垮晃动的问题。上盖内侧的耐火棉限位槽需要和内胆上沿精准匹配，合盖时能完全封堵火口，阻断煤油挥发路径。

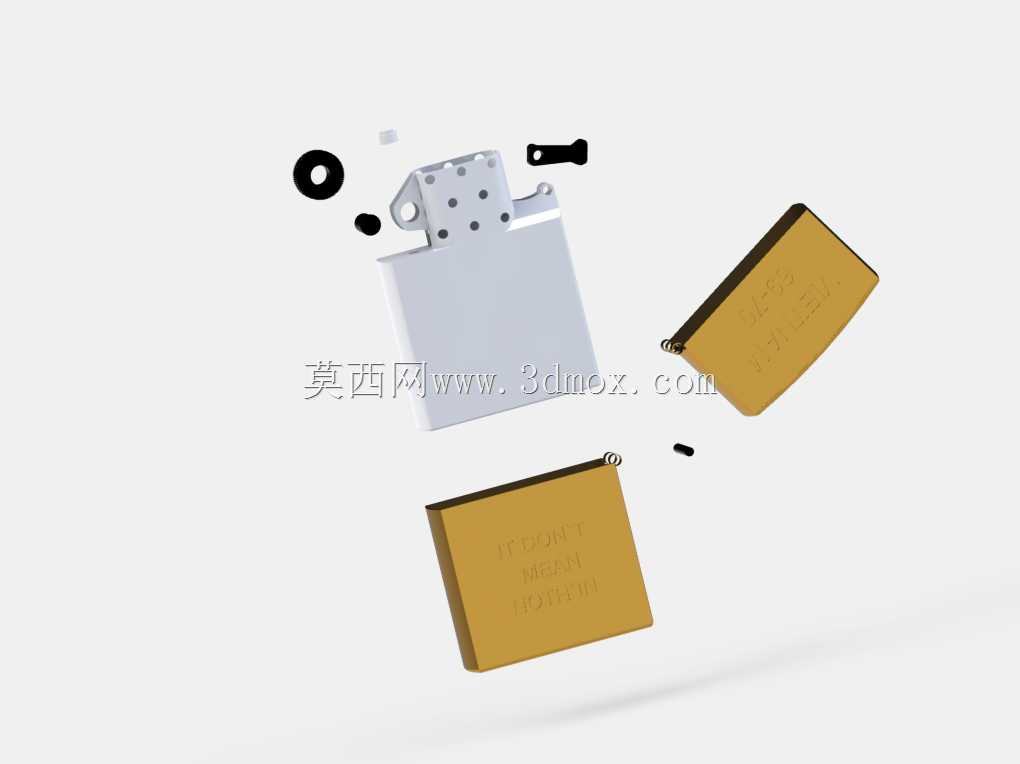

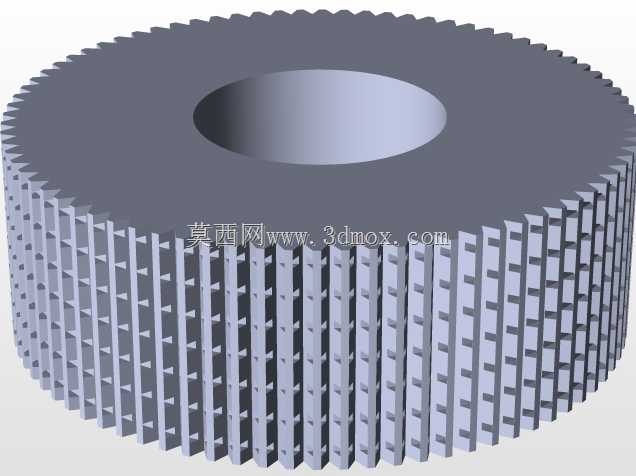

　　内胆部分的结构拆分也很有讲究，火石管、棉芯孔、储油棉仓的布局要紧凑，同时预留火石更换的操作空间。底部的加油螺丝和火石顶针位置要避开壳体的折弯区域，保证装配后底部平整，放置在平面上不会出现歪斜。火轮的齿形做了防滑纹理建模，滚花的深度和齿距参考实际握持摩擦力设计，拇指拨动时能提供足够的摩擦力带动火轮转动，同时不会刮伤皮肤。

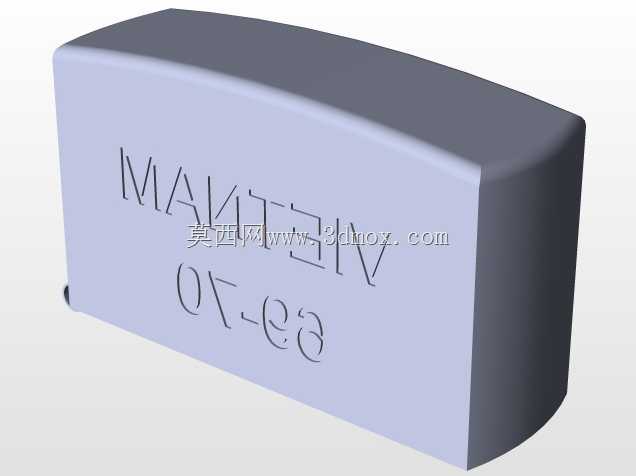

　　外壳表面的刻字区域做了下沉0.2mm的凹槽设计，后续做激光雕刻或者填漆工艺时，标识边界清晰不会溢色。整机的外形尺寸控制在长55mm、宽35mm、厚12mm的常规便携尺寸，边角全部做R2-R3的圆角过渡，没有尖锐棱角，放入裤兜或者随身包内不会勾刮织物。从安装边界来看，内胆和外壳的单边间隙留0.2mm，既方便内胆抽取更换火石、补充煤油，又不会在晃动时出现异响。

　　做这类民用五金产品的三维建模，不能只追求外观相似度，更要还原实际生产中的工艺约束。比如壳体的折弯内角不能小于材料厚度，否则冲压时会出现开裂；铰链的焊接位置要预留焊接余量，避免装配后转轴突出外壳表面。这套数模把这些工艺细节都做了还原，不管是做同类产品的结构改良，还是做五金冲压模具的设计参考，都能直接提取相关特征进行二次调整，省去从零开始测绘的步骤。

　　另外在结构验证阶段，可以通过数模模拟翻盖的开合行程，检查上盖翻转过程中会不会和外壳边缘发生干涉，火轮转动时和火石的接触位置是否在设计区间内。储油棉仓的容积也经过比例核算，正常加注煤油后能维持一周左右的日常使用，符合这类产品的常规使用周期。防风罩的开孔数量和排布也参考了经典机型的空气动力学设计，侧面的进气孔能在气流环境下维持火焰稳定，不会轻易被风吹灭。
